EPIC/SCARLET BENUTZERHANDBUCH
MOTION CONTROL (MOCO) EINRICHTEN
HINWEIS: Stellen Sie die Bildrate mindestens doppelt (2x) so hoch ein wie die schnellste verwendete Triggerfrequenz,
wenn Sie MoCo nutzen. Bei der Verwendung von MoCo wird REDCODE basierend auf fps/2 berechnet. Im MoCo-
Modus wird daher also bei einer Bildrate von 100,83 fps der maximale REDCODE basierend auf einer Bildrate von
50,415 fps berechnet.
HINWEIS: HDRX® ist nicht verfügbar, wenn MoCo aktiviert ist.
HINWEIS: Genlock und Timecode können auch mit MoCo verwendet werden.
Motion Control (MoCo), ist eine Art Sensorsynchronisierung, die zur Automatisierung
Kamerabewegungen verwendet wird, die für Spezialeffekte und schwierige Kameraaufnahmen erforderlich sind. Motion
Control verwendet GPIO-Signale, die über die Anschlüsse SYNC (GPI) und CTRL (GPO) auf der Kamera oder ein
angeschlossenes Pro I/O Module, einen REDCAST Module übertragen werden.
Nähere Informationen zu GPIO-Anschlüssen finden Sie unter
Seite
241.
Zum Einstellen der MoCo führen Sie die folgenden Anweisungen aus:
1. Verbinden Sie das Motion Control-Gerät mit der Kamera. Verwenden Sie hierzu ein 3BNC auf 00 Sync-Kabel von
LEMO.
Sync In: Verbinden Sie den weißen BNC-Anschluss mit dem Motion Control-Gerät und den 00B LEMO-
Anschluss mit dem SYNC-Port auf dem Kamera-.
Sync Out: Verbinden Sie den gelben BNC-Anschluss mit dem Motion Control-Gerät und den LEMO 00B-
Stecker mit dem CTRL-Port auf dem Kamera-.
2. Gehen Sie zu Menu > Settings > Setup > GPIO/Sync > Sync.
3. Wählen Sie MoCo im Dropdown-Menü von Sensor Sync Mode.

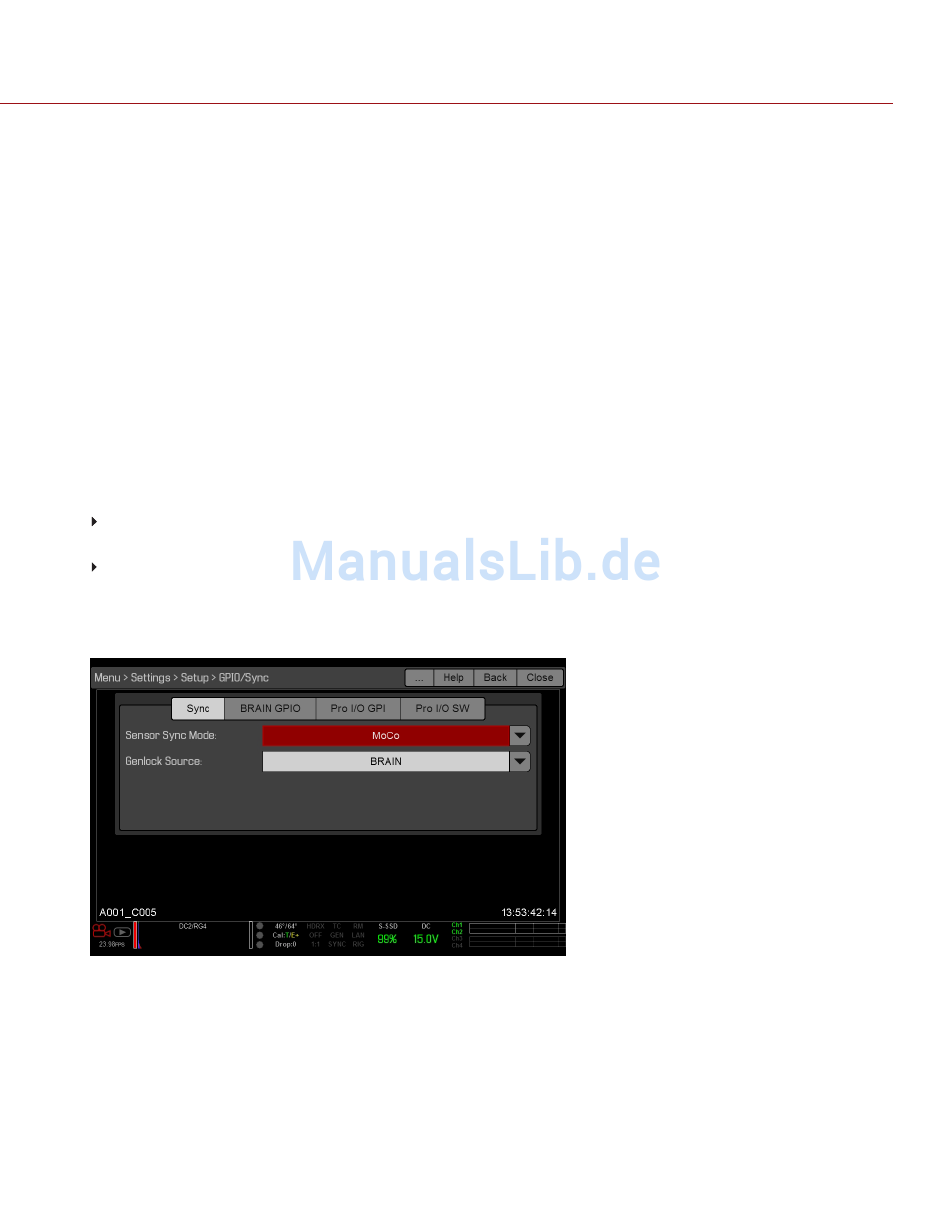

Abbildung: Einstellungen MoCo Sync
4. Wählen Sie die Registerkarte BRAIN GPIO.
C O PYR I G HT © 2 0 1 7 R ED.C O M , LLC
"Input/Output (Eingangs-/Ausgangs)-Anschlüsse" auf
9 5 5 - 0 0 2 0 _V 6 .3 _DE, R EV - A | 2 0 1
