Motorola PMAE4030 Einleitung
Verfügbare Sprachen
Verfügbare Sprachen
m

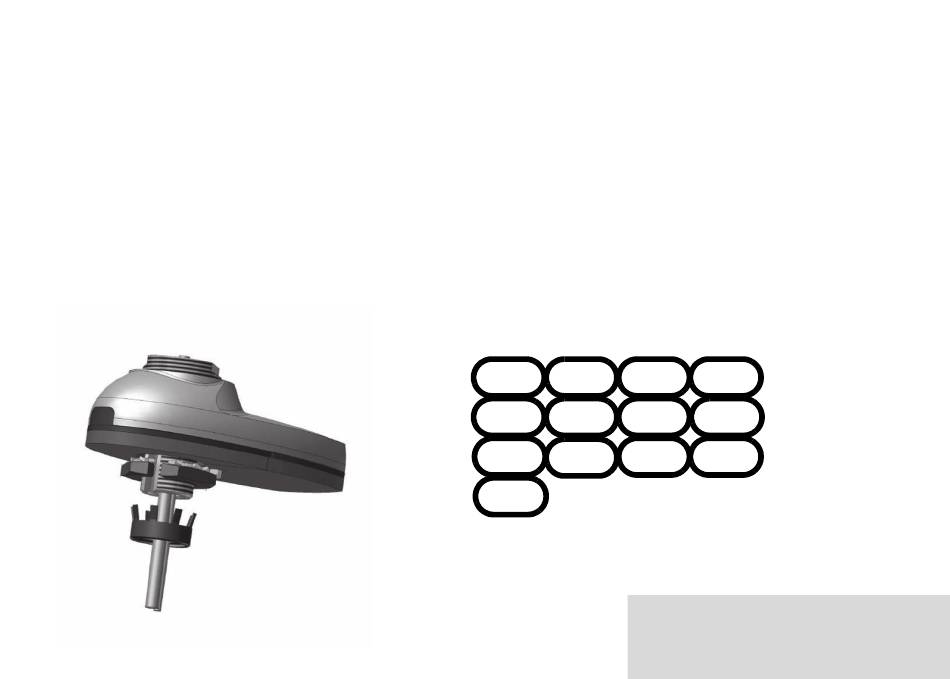

Combination GPS Antenna/Mount
PMAE4030, PMAE4031, PMAE4032, PMAE4033, PMAE4034, PMAE4035,
PMAE4036, PMAE4037, PMAE4038, RAD4214, RAD4215, RAD4216,
RAD4218, RAD4219, RAD4220, RAD4221, RAD4222, HAE6017,
HAE6018, HAE6019, HAE6020, HAE6023, HAE6024, HAE6025, HAE6026
EN
LAS
BP
简
DE
ID
ES
NL
IT
RU
Installation Manual
FRC
FR
PR
Inhaltsverzeichnis
Verwandte Anleitungen für Motorola PMAE4030
Inhaltszusammenfassung für Motorola PMAE4030
- Seite 45 EINLEITUNG EMPFOHLENE EINBAUANLEITUNG FÜR GPS-ANTENNE-KOMBIHALTERUNG Die GPS-Antenne-Kombihalterung setzt sich aus einer kombinierten Halterung für eine aktive GPS-Antenne und eine Mobilfunkantenne zusammen. Die Schnittstelle der Mobilfunkantenne ist eine M-Typ-Standardschnittstelle (1,125-18 UNEF-2BThread), die für niedrige und hohe Frequenzen geeignet ist. Die Einbaurichtlinien für die jeweilige mit dieser Halterung verwendete Mobilfunkantenne sind dieselben wie die für eine standardgemäße permanente Antennenhalterung (d.h.
- Seite 46 5. Setzen Sie die GPS-Antenne-Kombihalterung auf der Einbaufläche auf. Der Einbaubolzen ist für das große Loch und der Passansatz für das kleine Loch bestimmt. 6. Schieben Sie die gekerbte Sicherungsscheibe und die Sechskantmutter an der Unterseite der Einbaustelle um die Kabel auf und bringen Sie sie am Einbaubolzen an (die mitgelieferte Kronenmutter kann entsorgt werden).
- Seite 47 SCHRITT 3 IST VON HÖCHSTER BEDEUTUNG. DIE KRONENMUTTER MUSS AM EINBAUBOLZEN AUF DIE JEWEILIGE DICKE DER EINBAUFLÄCHE ABGESTIMMT WERDEN. DIE ANTENNE KANN NACH ERFOLGTEM EINBAU NICHT MEHR ENTFERNT WERDEN, ES SEI DENN, ES KANN AUF DIE KRONENMUTTER ZUGEGRIFFEN WERDEN. ZUM ENTFERNEN DIE GPS-EINHEIT IN RICHTUNG Achtung! C a u t i o n EINBAUFLÄCHE DRÜCKEN, UM DIE DICHTUNG ZUSAMMENZUDRüCKEN, DANN DIE...
- Seite 48 "SPALT" "GAP" SIEHE TABELLE SEE TABLE BELOW UNTEN 21,59 mm 0.85 [27/32] 22,23 mm 0.875 [7/8] 21,59 mm 5,58 mm 0.218 [7/32] 0.85 [27/32] 19,05 mm 5,58 mm 0.75 [3/4] VORN 0.218 [7/32] FRONT ERFORDERLICHE LÖCHER REQUIRED HOLE PATTERN VORN VORN FRONT Abb.
- Seite 49 Abb. 3. Anbringen der Peitschenantenne an der Basis...
-
Seite 50: Service/Wartung Und Ersatzteile
SERVICE/WARTUNG UND ERSATZTEILE Die GPS-Antenne/Halterungskombination kann nicht repariert werden. Bei Bedarf ist eine Ersatzkombination zu bestellen. Die folgenden Ersatzteile können bei Ihrem Vertriebspartner vor Ort bestellt werden: ERSATZTEILSÄTZE Top Level- GPS-Basis- Antennen- Beschreibung Ersatzteilsätze Ersatzteilsätze Ersatzteilsatz Combo GPS/UHF 403-430 MHz, 1/4 Wellenantenne PMAE4030_ PMAN4004_ PMAE4039_... - Seite 51 ERSATZTEILSÄTZE Top Level- GPS-Basis- Antennen- Beschreibung Ersatzteilsätze Ersatzteilsätze Ersatzteilsatz Combo GPS/UHF 470-527 MHz, 1/4 Wellenantenne, BNC HAE6018_ PMAN4003_ HAE6030_ Combo GPS/UHF 403-527 MHz, 2,0 dB MU HAE6019_ PMAN4004_ HAE6029_ Combo GPS/UHF 470-527 MHz, 1/4 Wellenantenne, MU HAE6020_ PMAN4004_ HAE6030_ Combo GPS/UHF 494-512 MHz, 3,0 dB BNC HAE6023_ PMAN4003_ HAE6027_...
