Siemens SITRANS RD200 Betriebsanleitung Seite 19

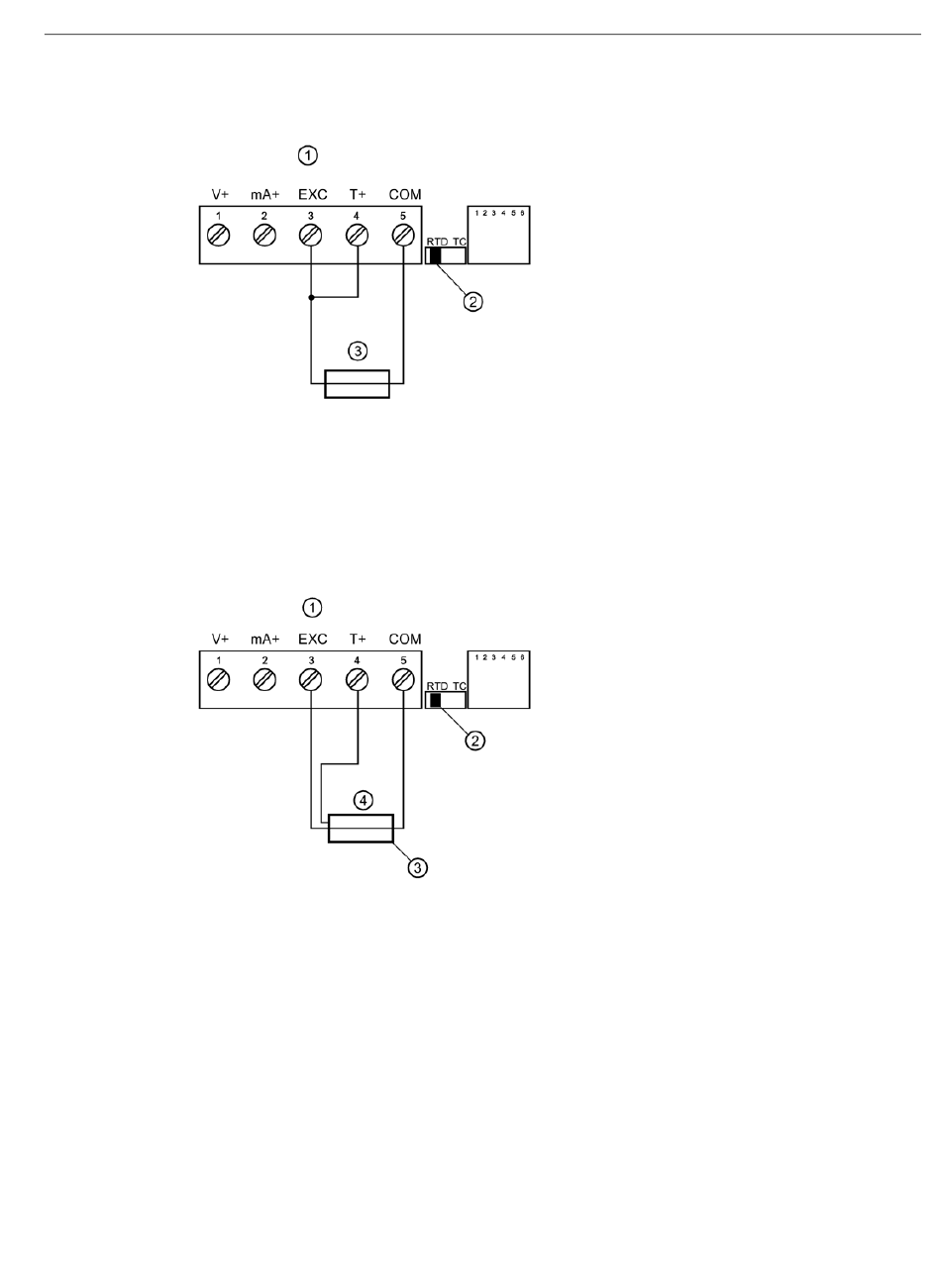

Anschlüsse 2-Leiter-RTD-Eingang
①
②
③
Die Kompensation der Leitung für 2-Leiter-RTDs kann über das Korrekturmenü (
erfolgen. Siehe Offset-Korrektur (Seite 47).
Anschlüsse 4-Leiter-RTD-Eingang
①
②
③
④
Der 4-Leiter-RTD-Anschluss ist dem 3-Leiteranschluss ähnlich. Einer der Leiter eines 4-
Leiter-RTDs ist nicht angeschlossen und kann abgeklemmt werden.
Der 3-Leiteranschluss bietet eine ausreichende Kompensation der Leitung, um auch bei
langen Leitern präzise Messwerte zu liefern.
SITRANS RD200
Betriebsanleitung, 05/2019, A5E48849879-AA
Signalstecker
Schalterstellung
RTD-Sensor
Signalstecker
Schalterstellung
NC
RTD-Sensor
5.5 Thermoelement- und RTD-Anschlüsse
Anschließen
Adj
)
19
