2.3 - Installation du chronothermostat
•Désactiver la tension du réseau du dispositif à piloter.
•Fixer la base du chronothermostat au boîtier à encastrer (ou au mur),
en utilisant les paires de trous adéquates (fig. 5) :
A-A
pour boîtier rond (diamètre 60 mm) avec crochets
B-B
pour boîtier rond ou carré avec vis
C-C
pour boîtier rectangulaire (3 modules) avec vis
Remarque
: fig.5, " " = parties amovibles pour l'entrée des fils
D
(seulement flexibles)
•Effectuer les branchements électriques suivant les indications reportées
au paragraphe spécifique en faisant particulièrement attention en cas de
montage en saillie sans boîtier à encastrement, afin que le câblage soit
F
bien disposé et qu'il ne gêne pas la fermeture correcte du corps.
•Appliquer le corps du chronothermostat à la base comme l'indique la fig. 6.
•Exercer une légère pression jusqu'à entendre le déclic des crochets
de fixation.
•Pour enlever le chronothermostat de la base, utiliser un petit tournevis
en faisant levier sur chaque crochet de fixation (fig. 7).
48
D
D
A
B
D

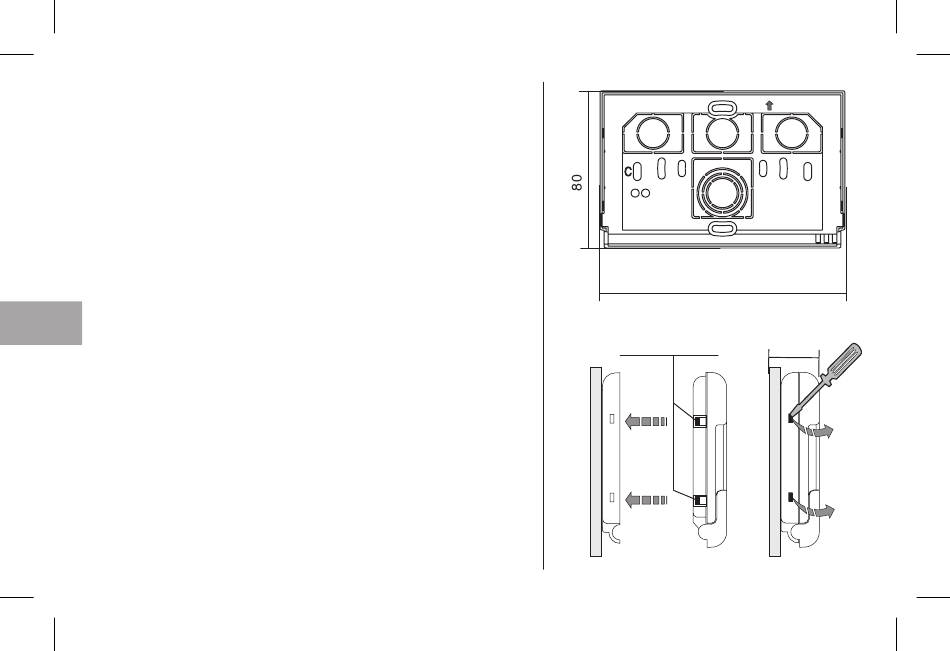

Fig. 5
120
Crochets de fixation
Fig. 6
B
D
A B
C
B
18
Fig. 7
