Niko 10-576 Produktinformation
Video-innenstation
Verwandte Anleitungen für Niko 10-576
Inhaltszusammenfassung für Niko 10-576
- Seite 2 10-576 Nederlands Français Deutsch English Slovenčina...
-
Seite 43: Sicherheitshinweise
10-576 1. LIEFERUMFANG Innenstation 10-576 Maßzeichnung Produktinformation ”Video-Innenstation 10-576” 2. EINLEITUNG 2.1. Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zu bestimmungsgemäßem Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie zu Zwecken der Wartung und Reparatur zugänglich ist. -
Seite 44: Produktbeschreibung

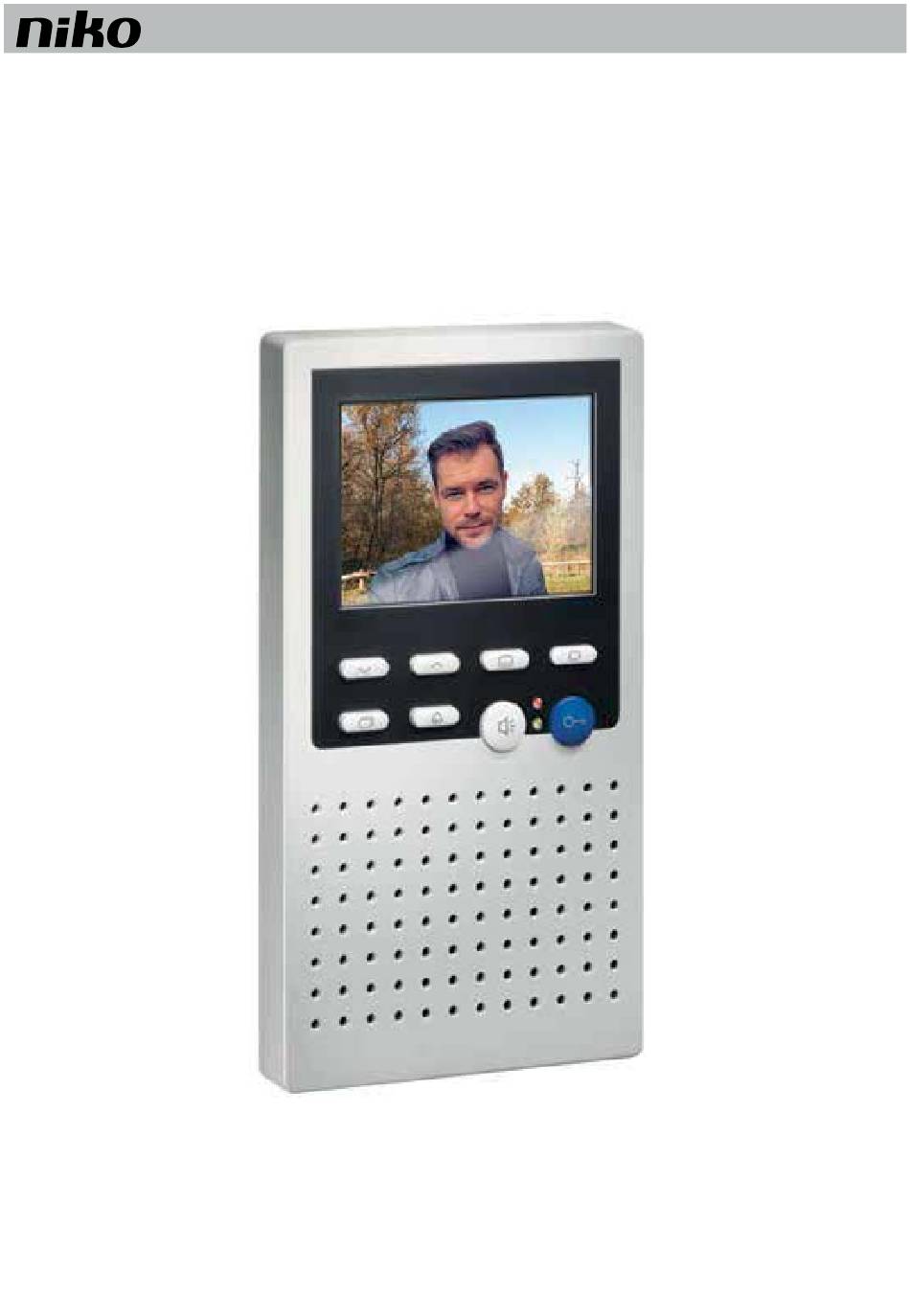

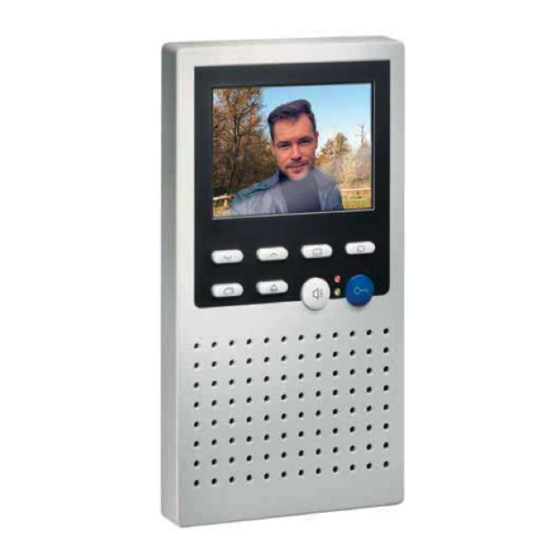

4. PRODUKTBESCHREIBUNG 4.1. Bestimmungsgemäßer Gebrauch Innenstationen 10-576 sind Video-Innenstationen mit Farbdisplay zum Frei- und Wechselsprechen. Sie sind für den Betrieb in Gebäudekommunikationsanlagen in kombinierten Audio-Video-Anlagen geeignet. Die Bedienung erfolgt über Tasten und das On-Screen-Display. Innenstationen 10-576 sind für die Aufputzmontage geeignet. - Seite 45 Anzeige von Ruftonparametern und Bildparametern über OSD Tür öffnen (werksseitig voreingestellt) Türöffnertaste Sprechen beenden Lichtschaltfunktion auslösen* Gesprächsannahme, Sprechen aktivieren, Wechselsprechrichtung umschalten Sprechentaste Sprechen beenden Ruftonabsteller Ruf-AUS Taste Sprechen beenden, wenn 10-576 als Wechselsprechgerät konfiguriert wurde Einschalten des Bildes Bildtaste Umschalten zwischen verschiedenen Kameras...
- Seite 46 10-576 Ruftonabsteller Funktionstaste Sprechen beenden, wenn 10-576 als Wechselsprechgerät konfiguriert wurde Kurz drücken Ruhemodus: Startmenü Bildspeicher bzw. Hauptmenü aufrufen Parametermenü Bild, Rufton oder Zeitenstellung aktiv: Parameter zum Ändern auswählen Menü Hauptmenü, Internruf, Steuerfunktion oder Anzeige Kurzmitteilung aktiv: Auswahl Menütaste bestätigen Lange Drücken** (länger als 4 s)
-
Seite 47: Montage Und Installation
10-576 5.5. Max. Anzahl 10-576 bei Verwendung von Versorgungs- und Steuergerät 6-Drahtbetrieb 10-806 10-801 + 10-805-01 6. MONTAGE UND INSTALLATION 6.1. Montage 6.1.1. Montagehöhe Für einen optimalen Betrachtungswinkel empfehlen wir eine Montagehöhe von 1,60 m (Geräte-Oberkante über dem Fußboden). Abb. 1: Unterschale montieren 6.1.2. - Seite 48 10-576 6.1.4. Leitungen anschließen • Minimieren Sie die Länge der Leitungen oberhalb der Unterschale, um die Leitungen problemlos zu verlegen. Achten Sie beim Aufrasten der Oberschale darauf, die Leitungen nicht einzuklemmen. • Schließen Sie die Leitungen gemäß Beschriftung in der Unterschale an der Steckklemme an.
- Seite 49 Verwenden Sie für einen sicheren Kontakt nur Anschlussleitungen mit gleichem Durchmesser in einem Klemmenkontakt. 6.3. 5-Draht-Sonderbetrieb Stehen für den Anschluss des 10-576 nur 5 Adern zur Verfügung stehen, so dass die M-Ader nicht angeschlossen werden kann, besteht die Möglichkeit für den 5-Draht-Sonderbetrieb.
- Seite 50 6-Drahttechnik wenn das Gerät am Ende eines BUS Videostranges installiert ist. Etagen- taster Video- Innenstation a b E P M C V1 V2 post 10-576 Etagen- taster Video- Innenstation a b E P M C V1 V2 post 10-576 Licht...
- Seite 51 Bildaufschaltung in Abhängigkeit von der AS-Adresse In Anlagen mit 10-576, in der sich neben Video-Außenstationen auch Außenstationen ohne Kamera befinden, wird das Bild nicht aufgeschaltet, wenn ein Ruf von solcher Außenstation eintrifft. Zur Gewährleistung dieser Funktion werden deshalb die möglichen AS-Adressen in zwei Bereiche geteilt: AS-Adresse 0 –...
- Seite 52 Funktionen konfiguriert. Symbole im OSD-Menü werden nur angezeigt, wenn die jeweilige Funktion konfiguriert ist (Bildspeichereinstellungen und Kurzmitteilungen). Sie benötigen die Konfigurationssoftware Von Niko, um die Funktionen Bildspeicher und Kurzmitteilungen zu aktivieren. Sie können das Livebild durch Drücken der Bildtaste oder der Sprechentaste einschalten. Bei Empfang eines Türrufes wird das Livebild automatisch aufgeschaltet.
- Seite 53 10-576 9.5. Menü im Ruhestand Symbol Menü Ruftonparameter und Hilfesymbole eingestellter Wert für ausgewählten Parameter Piktogrammleiste für Parameterauswahl Symbol Bedeutung Ruftonauswahl für Türrufe ≥ Türruf-AS-Grenze, Türrufe > Türruf-AS-Grenze Ruftonauswahl für Etagenrufe Ruftonauswahl für Internrufe Ruftonauswahl für Sub-Türrufe 1, 2, 3, 4 Ruftonlautstärke...
- Seite 54 10-576 9.8. Ruftonauswahl • Drücken Sie die Navigationstaste AUF oder AB, um zum Symbol Ruftonauswahl (z. B. für Tür 2) zu gelangen. • Drücken Sie die Navigationstaste AUF oder AB, um den Rufton zu auszuwählen. Die Nummer des Ruftones (z.B. 11) wird im Display angezeigt. Der ausgewählte Rufton wird wiedergegeben und gespeichert.
-
Seite 55: Symbole Und Bedeutung
10-576 9.11. Kontrast, Helligkeit und Farbsättigung einstellen • Drücken Sie die Sprechentaste oder die Bildtaste. • Das Bild von der Video-Außenstation wird angezeigt. • Drücken Sie die Menütaste. Das Menü für die Einstellung wird eingeblendet. • Drücken Sie erneut die Menütaste, um zum nächsten Bildparameter zu wechseln. - Seite 56 Die Anzahl der Bilder pro Gerät ist auf 64 (im Simplecomfort-Modus: 256) begrenzt. Das jeweils älteste Bild wird überschrieben. Aktivieren Sie den Bildspeicher mit der Konfigurationssoftware von Niko. Wählen Sie dazu den Komfortmodus oder Simplecomfort-Modus im Konfigurationssoftware von Niko aus.
- Seite 57 10-576 10.4. Gespeicherte Bilder ansehen Blinkt die grüne LED, wurden neue Bilder aufgezeichnet: • Drücken Sie die Menütaste, um das Bild direkt anzuzeigen. Blinkt die grüne LED nicht: • Drücken Sie die Menütaste. Das Hauptmenü wird angezeigt. • Wählen Sie das Symbol Bildspeicher, um das Bild anzuzeigen.
- Seite 58 Die Einstellung ist abgeschlossen. 10.8. Kurzmitteilungen Die Video-Innenstation 10-576 kann über den Bus Kurzmitteilungen empfangen, speichern und anzeigen. • Wählen Sie die Option Kurzmitteilungen empfangen in der Konfigurationssoftware von Niko. Es können maximal 10 Kurzmitteilungen gespeichert werden. Die Kurzmitteilung darf maximal 95 Zeichen beinhalten.
- Seite 59 10-576 10.10. Kurzmitteilungen löschen Sie können gelesene Kurzmitteilungen löschen. Wurden mehr als 10 Kurzmitteilungen empfangen, wird die älteste Nachricht automatisch überschrieben. • Wählen Sie das Symbol Mülltonne, um eine Nachricht zu löschen. Nutzen Sie dazu die Navigationstasten AUF und AB.
- Seite 60 10-576 In einer Gebäudeeinheit mit Störungen durch Übergangswiderstände. Die P-Ader ist nicht korrekt angeschlossen. mehreren Innenstationen gibt Die Anschlusskontakte sind nicht es nur bei einer Innenstation richtig fest verbunden. schwarze Streifen auf dem Störungen durch benachbarte Störquellen wie Der Standort des Videoverteilers oder anderer passiver Videobild.
-
Seite 61: Warnhinweise Für Die Installation
Bei Zweifel oder falls Sie bei einem eventuellen Defekt des Produkts noch Fragen bezüglich des Umtausches haben, dann nehmen Sie bitte Kontakt auf mit dem Kundendienst von Niko (Belgien: +32 3 778 90 80) oder wenden Sie sich an Ihren Großhändler. Kontaktdaten und weitere Informationen erhalten Sie im Internet unter www.niko.eu in der Rubrik “Unterstützung und Beratung”. - Seite 102 10-576 Notes...
