BMR SFU 0102 A Bedienungsanleitung Seite 2

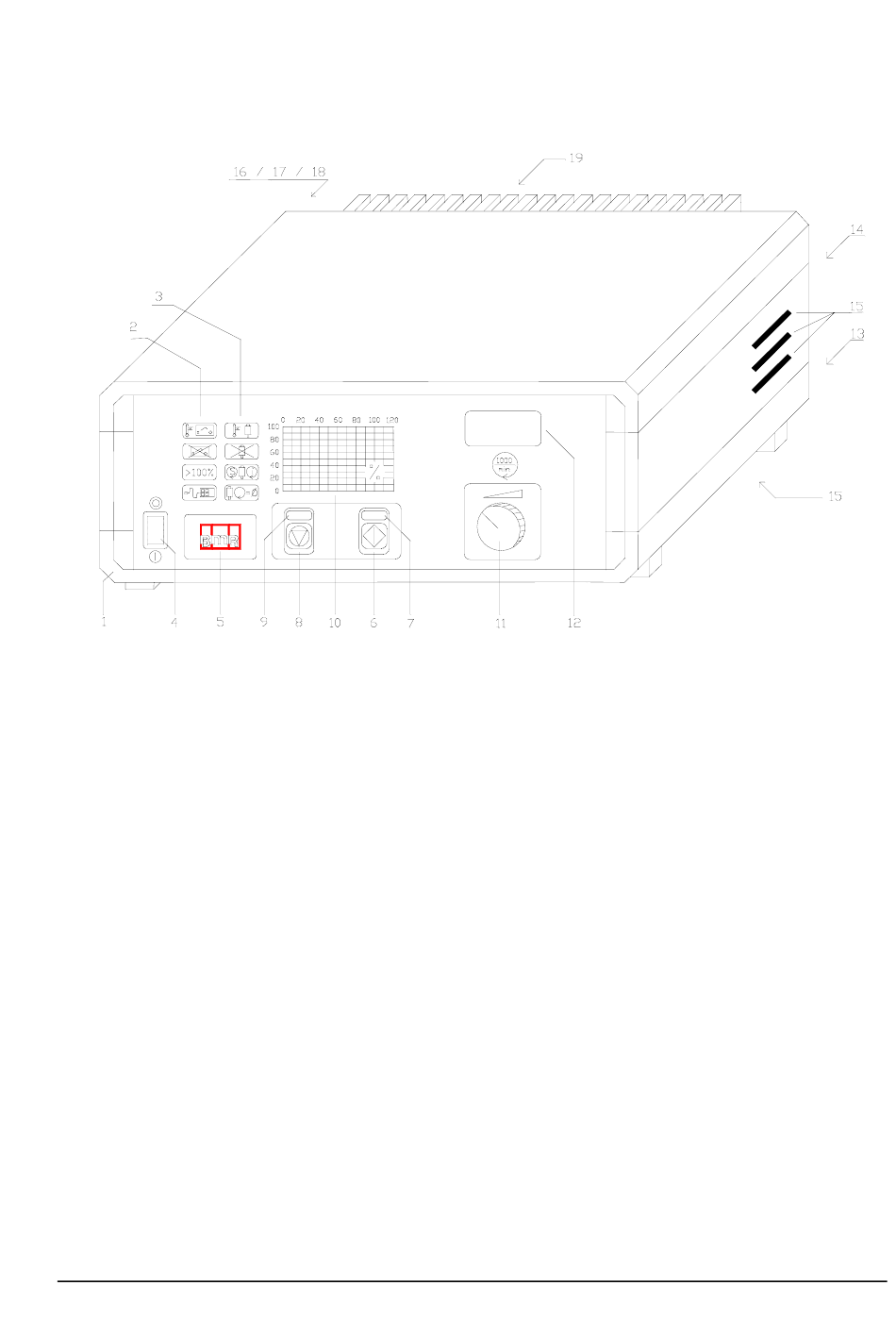

Bedienungs- und Anschlußelemente
1. Gehäuse
2. Leuchtanzeigen für Umformer
3. Leuchtanzeigen für Spindel ( optional )
4. Netzschalter
5. Firmenlogo
6. Taste Spindel "EIN"
7. Anzeige Spindel EIN
8. Taste Spindel "AUS"
9. Anzeige Spindel AUS
10. Lastanzeige (Belastung der Spindel in %)
11. Drehzahleinstellung
12. Digitale Drehzahlanzeige
13. Steueranschluß 8 pol. Buchse (Rückseite)
14. Spindelanschluß 3 pol. Buchse (Rückseite)
15. Lüftungsschlitze
16. Netzanschluß (Rückseite)
17. Sicherung (Rückseite)
18. - - - -
19. Kühlkörper
20. - - - -
21. - - - -
SFU 0102 19.04.2004 Seite 2 / 12
