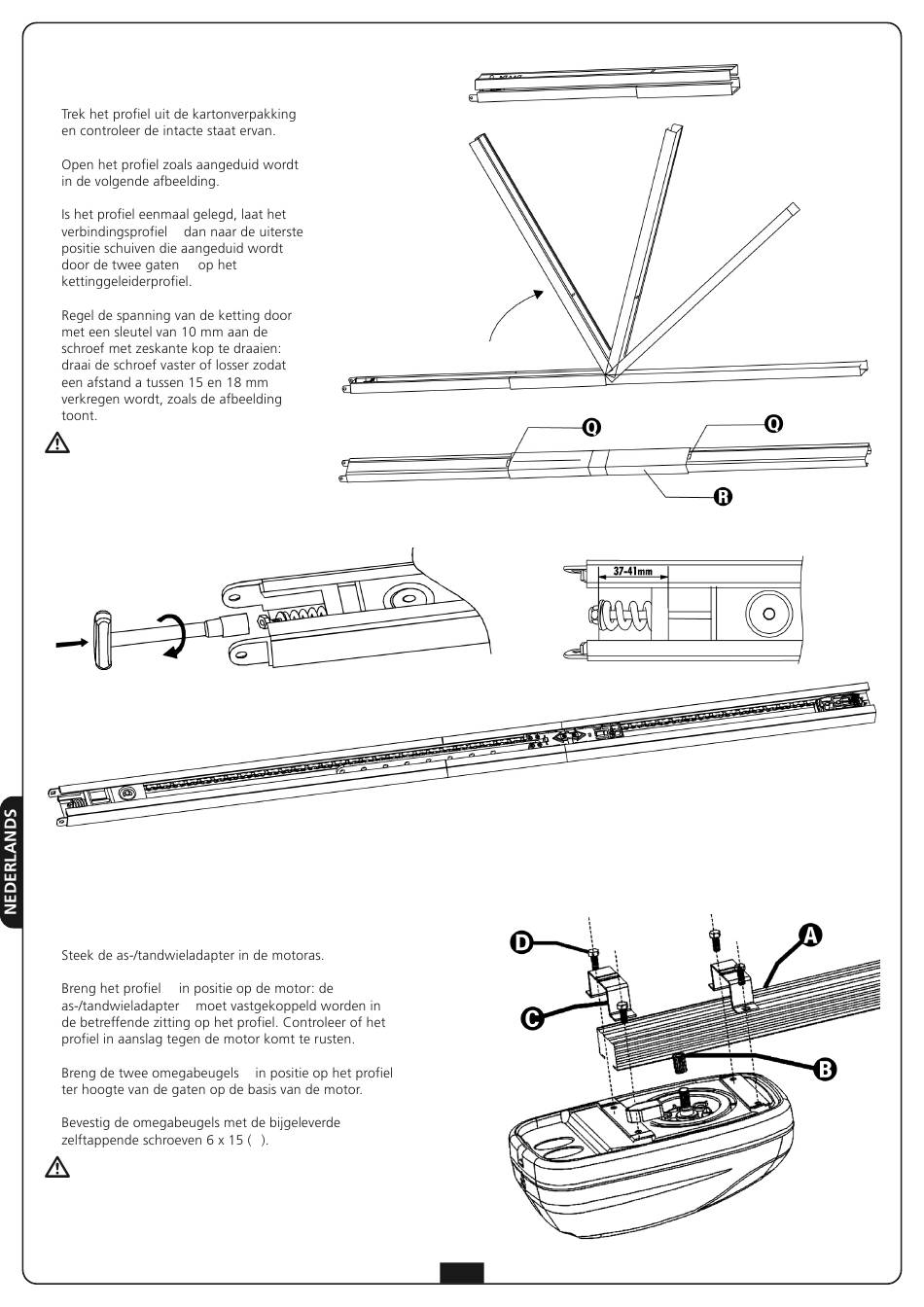

MONTAGE VAN HET
GELEIDERPROFIEL
1.
2.
3.
R
Q
4.
LET OP: Deblokkeer de
trekwagen en controleer of hij vrij over
de gehele lengte van de geleider loopt.
Neem de eventuele wrijving weg,
voordat u verder gaat met de
volgende montagefasen.
MONTAGE VAN DE MOTOR O HET PROFIEL
1.
2. A
B
3.
4.
Indien zich ruimteproblemen voordoen, kan de
motor 90° gedraaid gemonteerd worden.
C
D
