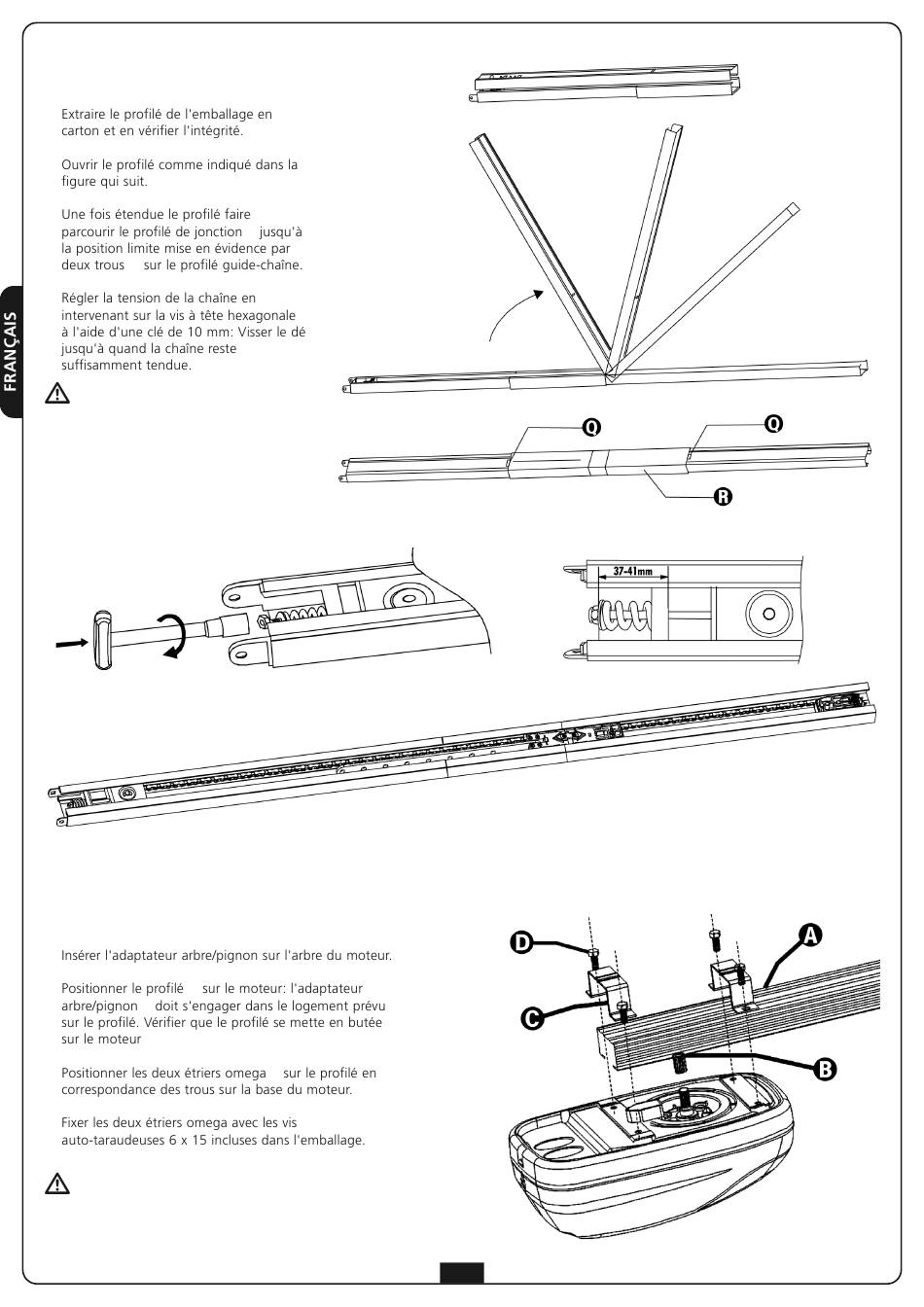

MONTAGE DU PROFILÉ DE
GUIDAGE
1.
2.
3.
R
Q
4.
ATTENTION: s'assurer que le
chariot d'entraînement glisse librement
en toute la longueur de la glissière.
Éliminer les frottements éventuels
avant de procéder avec les phases de
montage suivantes.
MONTAGE DU MOTEUR SUR LE PROFILÉ
1.
2. A
B
3. C
4. D
En cas de manque d'espace, le moteur peut
être monté tourné de 90°
