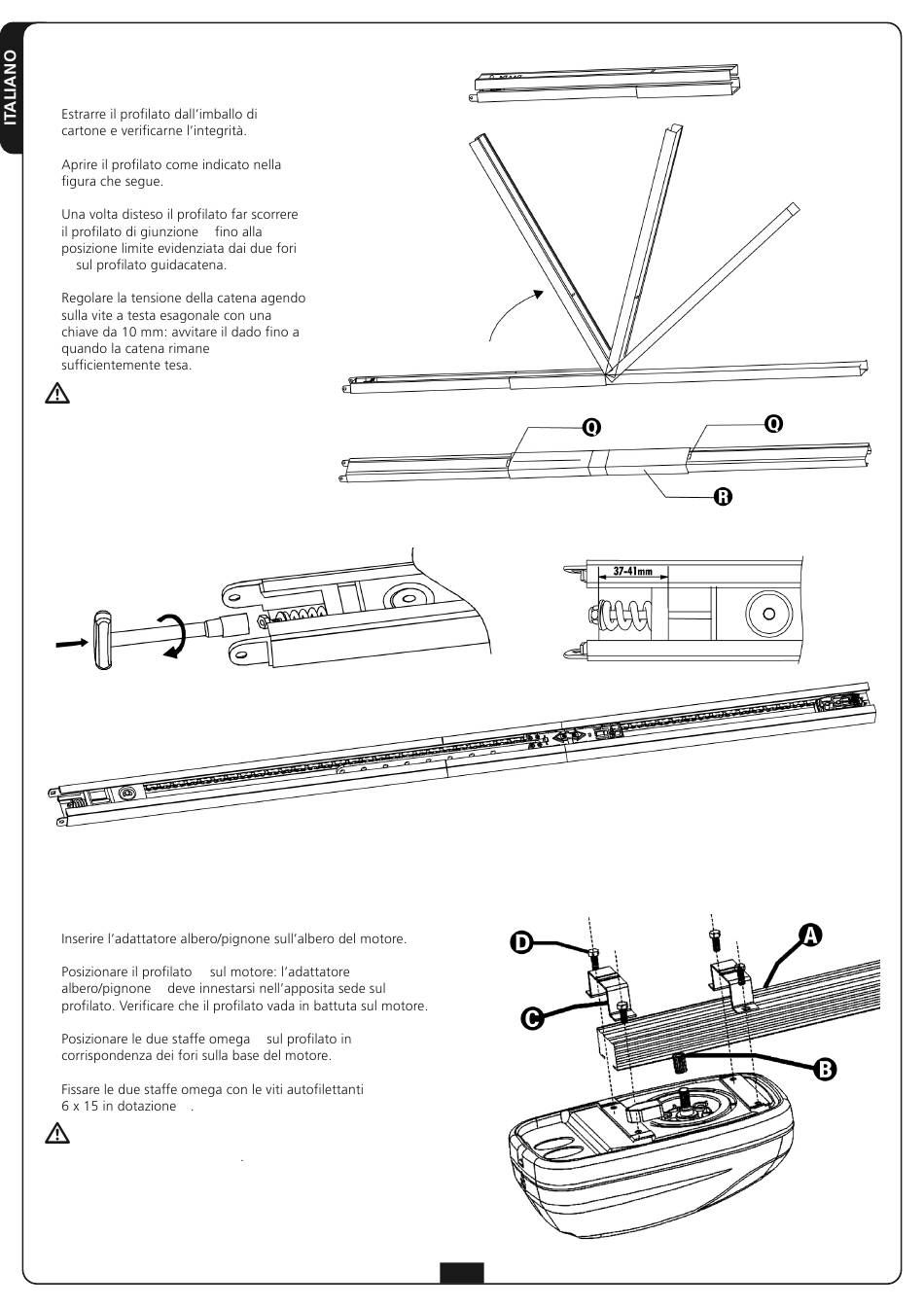

MONTAGGIO DEL PROFILATO
GUIDA
1.
2.
3.
R
Q
4.
ATTENZIONE: assicurarsi che il
carrello di traino scorra liberamente in
tutta la lunghezza della guida.
Eliminare eventuali attriti prima di
procedere con le seguenti fasi di
montaggio.
MONTAGGIO DEL MOTORE SUL PROFILATO
1.
2. A
B
3.
4.
D
In caso di problemi di spazio, il motore può
essere montato ruotato di 90°
C
