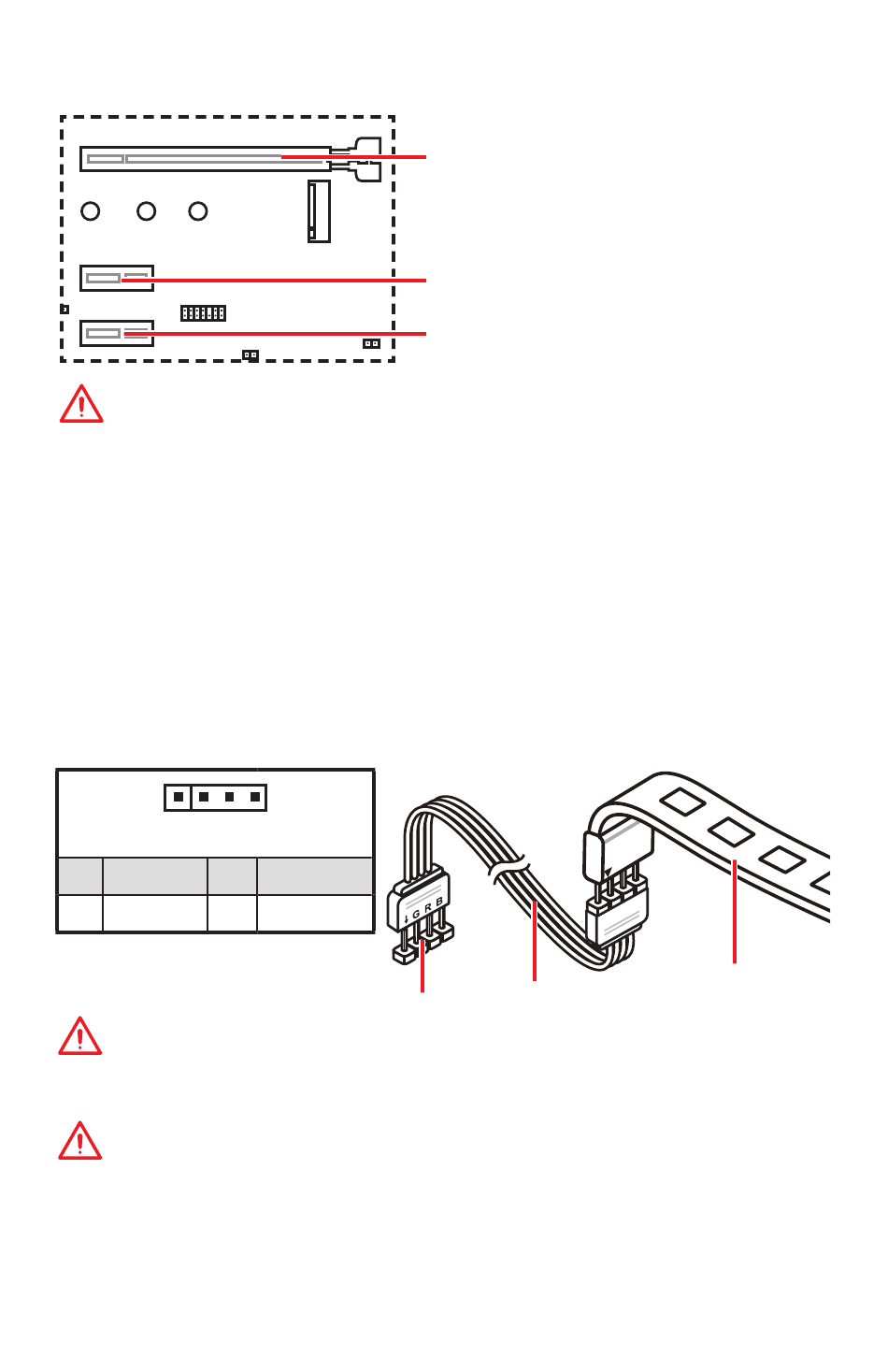

PCI_E1~3 : Slots d' extension PCIe

Important
Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme
y
la barre de support MSI Gaming Series pour supporter son poids et pour éviter la
déformation du slot.
Si vous choisissez d' installer une seule carte d' extension PCIe x 16, nous vous
y
recommandons d' utiliser le slot PCI_E1 pour profiter de performances optimales.
Veillez à toujours mettre l' ordinateur hors tension et à débrancher le cordon
y
d' alimentation avant d' installer les cartes d' extension. Référez-vous à la
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.

JRGB1 : Connecteur LED RGB

Ce connecteur vous permet de connecter un ruban LED RGB de type 5050 12V.
1
1 +12V
3 R
Attention
Faites attention à bien connecter le bon type de ruban LED. La connexion d' un ruban
LED 5V au connecteur JRGB peut endommager le ruban.
Important
Le connecteur JRGB supporte des rubans LED RGB (12V/G/R/B) de type 5050
y
d' une longueur de 2 mètres maximum avec une puissance nominale maximale de
3A (12V).
Avant d' installer ou de retirer le ruban LED RGB, veillez à toujours éteindre
y
l' alimentation et à débrancher le câble d' alimentation de la prise électrique.
Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d' extension LED.
y
10
Vue d' ensemble des composants
2 G
4 B
PCI_E1 : PCIe 3.0 x 16 (CPU lignes)
PCI_E2 : PCIe 3.0 x 1 (PCH lignes)
PCI_E3 : PCIe 3.0 x 1 (PCH lignes)
Câble d' extension
JRGB1
Ruban LED
