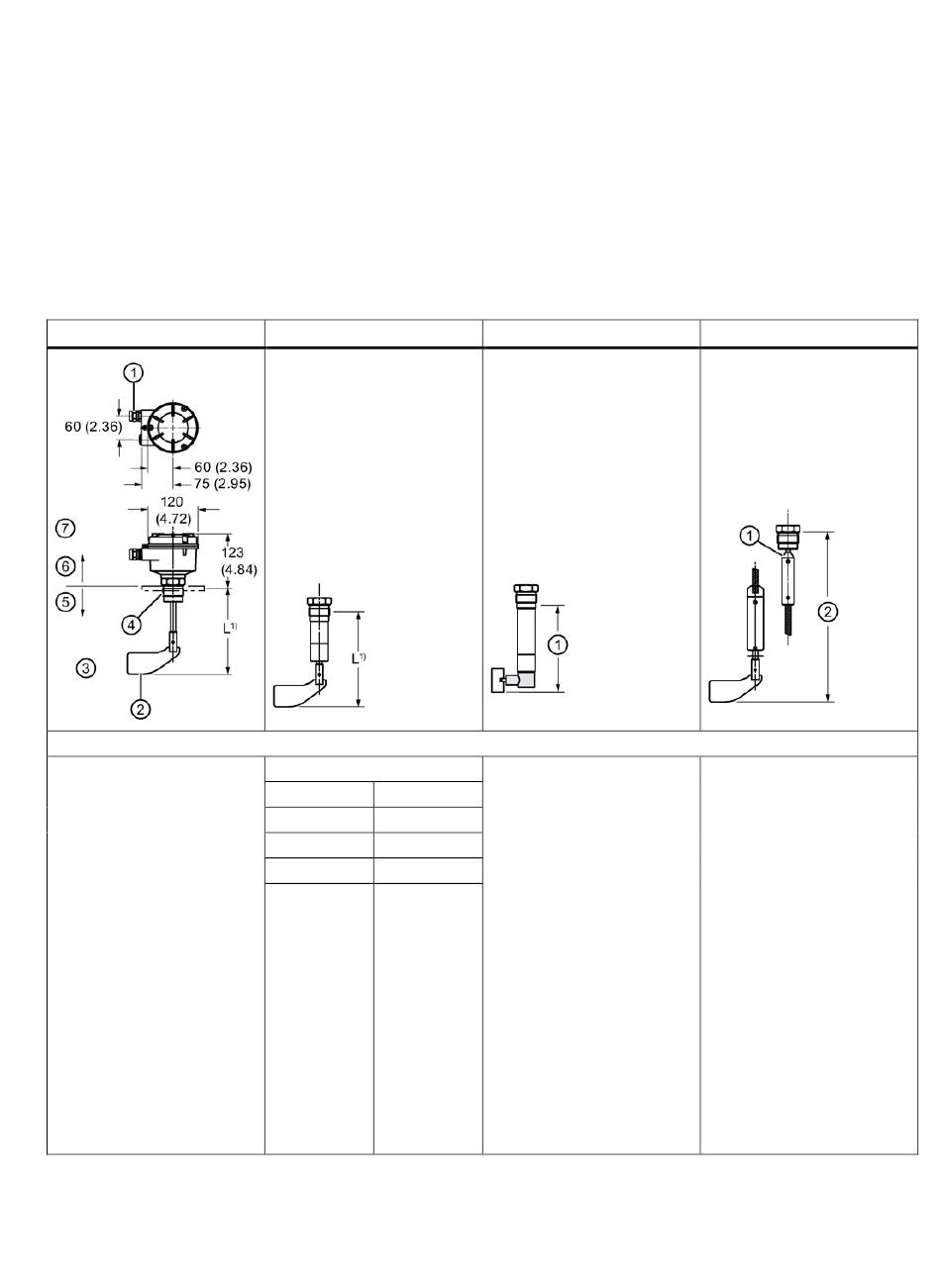

Maßzeichnungen
9.1

Abmessungen und Temperaturbereiche

Standardausführung
Kurze Ausführung
Maße in mm (inch)
①
Kabelverschraubung
M 20 oder ½" NPT
②
Messflügel
③
Prozesstemperatur:
-25 bis+80 °C
(-13 bis +176 °F)
④
Gewindelänge
BSP: 20,5 mm (0.81 inch)
NPT: 24 mm (0.94 inch)
⑤
Zone 20 (ATEX
Kategorie 1D IECEx EPL
Da)
⑥
Zone 21 (ATEX
Kategorie 2D IECEx EPL
Db)
⑦
Umgebungstemperatur:
-25 bis +50 °C
(-13 bis +122 °F)
Für 35 x 106 mm Muffenflügel und 65 x 210 mm Klappflügel fügen Sie der Länge des
1)
Auslegers 16 mm (0.63 inch) zu.
SITRANS LPS200
Betriebsanleitung, 04/2019, A5E48767391-AB
Verlängerungsrohr
L = Länge
100 mm 3.94 inch
150 mm 5.91 inch
200 mm 7.87 inch
250 mm 9.84 inch
300 mm 11.81 inch
Winkelausführung
①
125 bis 300 mm
(4.92 bis 8.46 inch)
9
Seiloption
①
Seilbefestigung
②
2 000 mm (78.74 inch)
Standard, kann kundenseitig
gekürzt werden; verfügbare
Gesamtlänge 10 000 mm
(393.7 inch)
