7.5
EINSTELLUNG RAUCHREGLERVENTIL
Die Ofen der neuen Serie sind mit einem Rauchreglerventil
ausgestattet, womit der Abzug je nach Abmessungen des
Rauchfangs eingestellt werden kann.
Das Rauchreglerventil muss bei kaltem Kaminofen
eingestellt werden.
Bei recht kurzen Rauchfängen mit geringem Durchmesser
kann der Abzug des Kaminofens bei geschlossener Tür
wie folgt erhöht werden:
1)

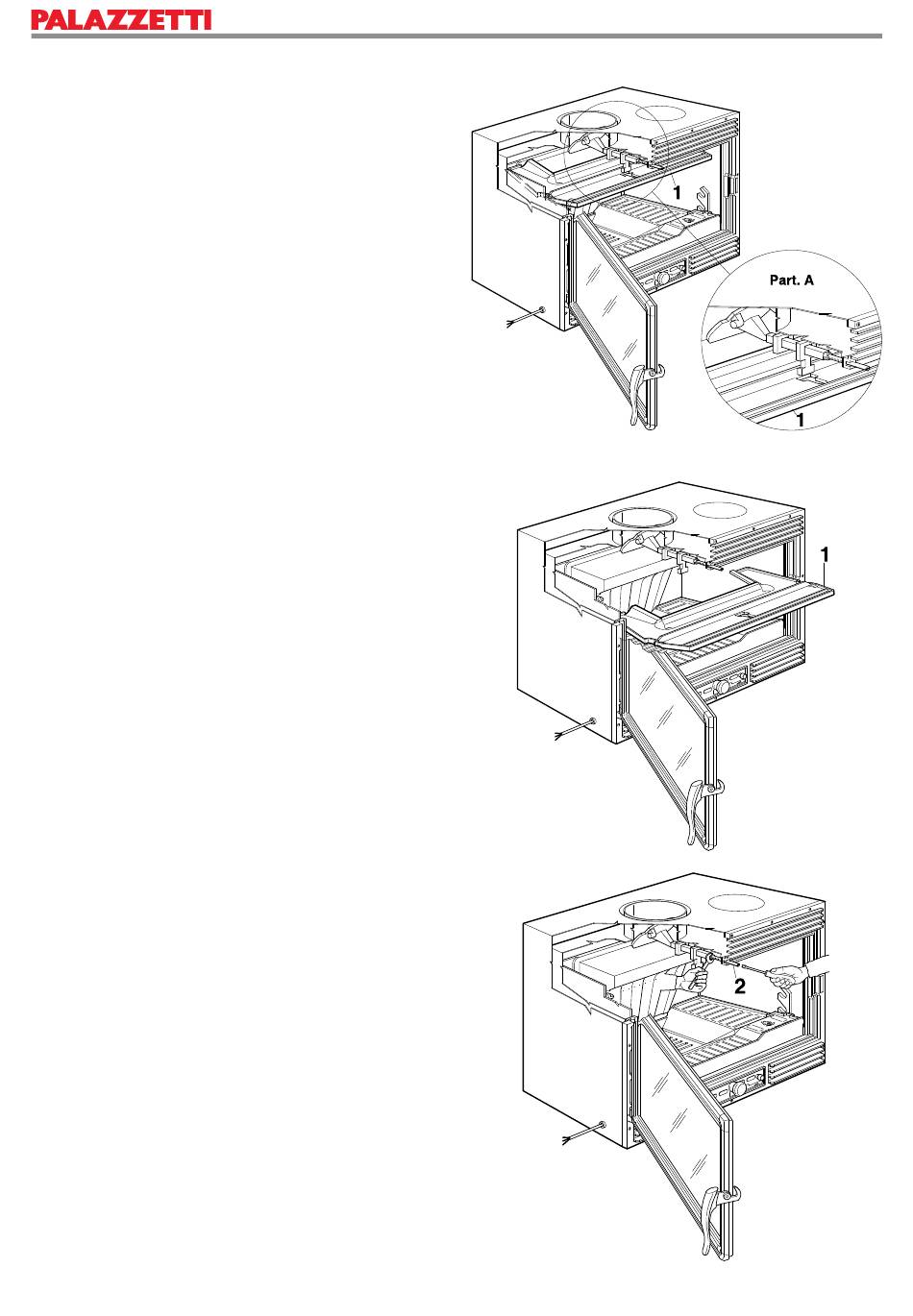

Abnahme des Rauchleiterblechs (Abb. 6.1.5.1)
Die Tür des Ofen öffnen. Das Rauchleiterblech (1) etwas
anheben und nach vorne ziehen, damit es aus dem oberen
Halter (Detail A) und aus den seitlichen Haltern an den
Seitenwänden gezogen werden kann. Das Rauchleiterblech
diagonal neigen und herausziehen (Abb. 6.1.5.2).
2)
Einstellung der Rauchklappe
Die Mutter mit einem 13er-Schlüssel lockern, die
Stange mit einem Schraubenzieher (2, Abb. 6.1.5.3)
einschrauben und die Mutter erneut festziehen.
Das Rauchleiterblech wieder richtig anordnen.
Wurde nicht die gewünschte Einstellung erzielt,
d i e R a u c h k l a p p e e r n e u t e i n s t e l l e n , b i s
die Verbrennung einwandfrei
Eine zu lebendige Flamme ist kein Zeichen einer
einwandfreien Verbrennung. In diesem Fall die
Verbrennungsluft und die Rauchklappe einstellen.
66
INSTALLATION
erfolgt.
00 477 0152 -04/2017 - PALAZZETTI - PN - I
TALY
Fig. 6.1.5.1
Fig. 6.1.5.2
Fig. 6.1.5.3
