Verwandte Anleitungen für Belkin Pulse F1DUXXXea series
Inhaltszusammenfassung für Belkin Pulse F1DUXXXea series
- Seite 2 5340ea_F1DUXXXea_QIG.indb 2 29/11/06 1:57:46 pm...
- Seite 3 5340ea_F1DUXXXea_QIG.indb 3 29/11/06 1:57:47 pm...

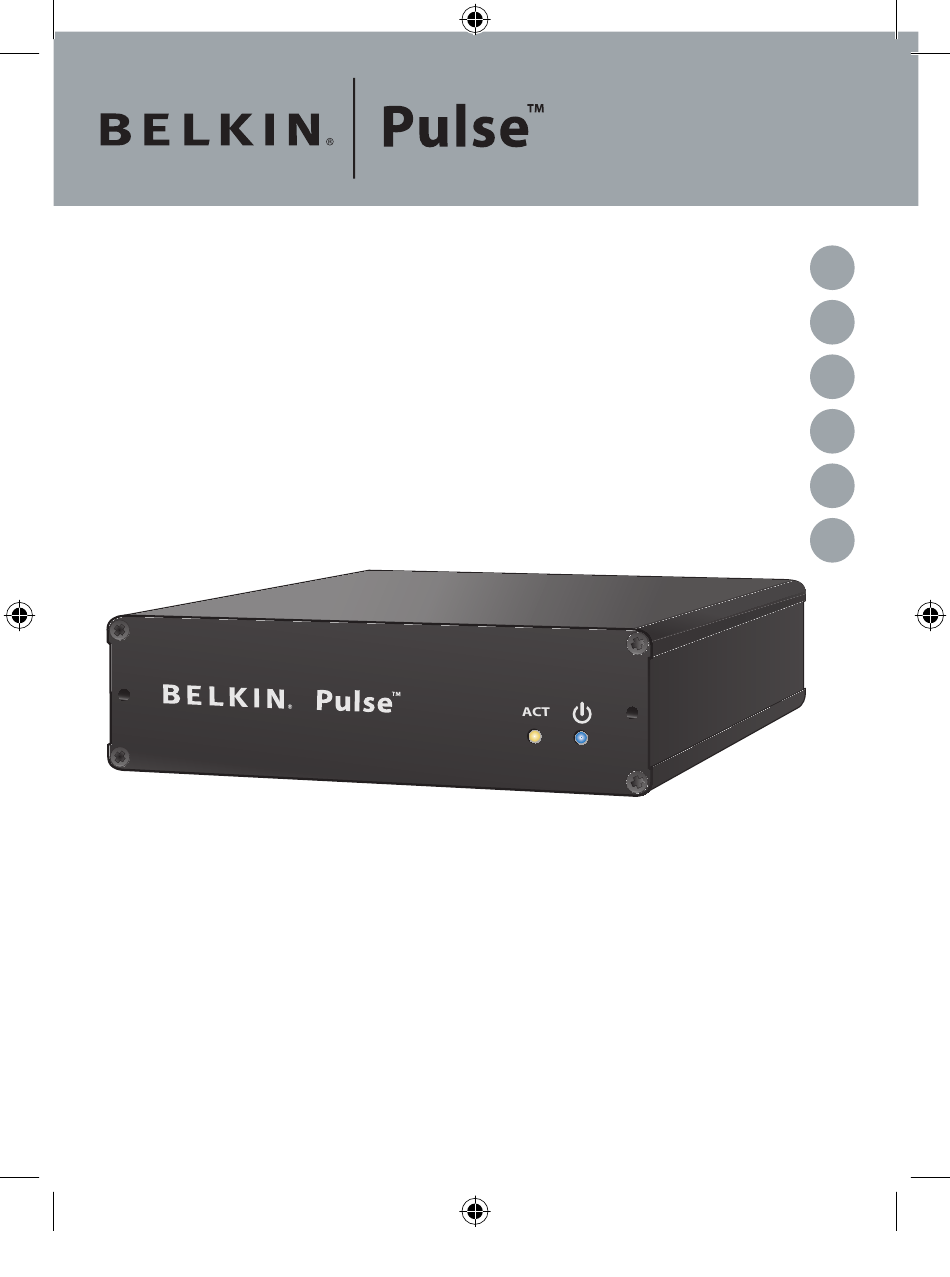

- Seite 29 Installationsanleitung F1DUXXXea 5340ea_F1DUXXXea_QIG.indb 29 29/11/06 1:58:10 pm...
- Seite 30 (optional) Kabel (optional) Adapter (optional) Einführung Diese Installationsanleitung begleitet Sie Schritt für Schritt bei der Installation des Belkin Pulse. Sollten bei der Installation Probleme auftreten, finden Sie auf unserer Website weitere Informationen: www.belkin.com/pulse. Einführung | 1 5340ea_F1DUXXXea_QIG.indb 30 29/11/06 1:58:11 pm...
-
Seite 31: Netzwerkverbindung Herstellen
Installationsanweisungen Netzwerkverbindung Schritt 1 herstellen Schließen Sie das orange Ethernetkabel an den Ethernetanschluss an der Rückseite des Pulse an. Schließen Sie das andere Ende an Ihren Netzwerk- Hub oder -Switch an. PULSE LINE PHONE Netzwerkverbindung herstellen | 2 5340ea_F1DUXXXea_QIG.indb 31 29/11/06 1:58:12 pm... - Seite 32 Modem anschließen Schritt 2 (optional) Schließen Sie das schwarze Modemkabel an den Modemanschluss mit der Aufschrift “PHONE” (Telefon) am Pulse an. Schließen Sie das andere Ende an Ihren Telefonanschluss an. PULSE LINE PHONE Modem anschließen | 3 5340ea_F1DUXXXea_QIG.indb 32 29/11/06 1:58:13 pm...
-
Seite 33: Stromkabel Anschließen
Stromkabel Schritt 3 anschließen Schließen Sie das Stromkabel an den Pulse an und den Netzstecker an eine Steckdose. PULSE LINE PHONE Hinweis: Die Einheit versucht während des Hochfahrens eine DHCP-Adresse zu erhalten. Eine statische Stromkabel anschließen | 4 IP-Adresse kann über die Web-Konsole oder das Pulse-Bedienfeld vergeben werden. -
Seite 34: Verbindungsanzeige
Schritt 4 Verbindungsanzeige Das blaue Lämpchen blinkt, wenn die Einheit hochgefahren wird. Nach wenigen Minuten sollten sowohl das orange als auch das blaue Lämpchen Dauerlicht anzeigen. Das orange Lämpchen flackert von Zeit zu Zeit, um die Datenübertragung anzuzeigen. Hinweis: Wenn die Internetverbindung unterbrochen wird, blinkt das blaue Lämpchen schnell auf, bis die Verbindung wiederhergestellt worden ist. - Seite 35 Schritt 5 Anmelden Melden Sie sich über http://pulse.belkin.com beim “Pulse-Dashboard” (Pulse- Bedienfeld) an. Klicken Sie auf “nodes” (Knotenpunkte), um den Online-Status von Pulse zu überprüfen. Wenn Sie Probleme beim Herstellen einer Verbindung mit Pulse haben, lesen Sie sich das nächste Kapitel durch.
-
Seite 36: Web-Konsole Verwenden
Web-Konsole verwenden Hardware Schritt 1 anschließen Hinweis: In diesem Kapitel finden Sie Informationen über die Einstellung einer statischen IP und Tipps zum Herstellen einer Verbindung mit Pulse, sollten dabei Probleme auftreten. Schließen Sie ein Ende des roten Crossover-Kabels an den USB-Adapter und das andere Ende an den Computer an. - Seite 37 Schritt 2 Anmelden Stellen Sie Ihren Webbrowser auf http://192.168.100.1 ein. Geben Sie den folgenden Benutzernamen und folgendes Kennwort ein: Benutzername: pulse Kennwort: admin Anmelden | 8 5340ea_F1DUXXXea_QIG.indb 37 29/11/06 1:58:18 pm...
- Seite 38 Traceroute oder NSlookup) über den Pulse auszuführen. Wenn Ihnen noch immer keine Verbindung mit dem Pulse gelingt, besuchen Sie unsere Website: www.belkin.com/pulse. Dort finden Sie Tipps zur Fehlerbehebung und Informationen zur technischen Unterstützung. Prüfen oder Ändern der Netzwerkeinstellungen/Netzwerkdiagnose | 9 5340ea_F1DUXXXea_QIG.indb 38...
- Seite 39 5340ea_F1DUXXXea_QIG.indb 39 29/11/06 1:58:19 pm...
- Seite 40 +46 (0) 8 5229 1870 +46 (0) 8 5229 1874 Fax © 2006 Belkin Corporation. Alle Rechte vorbehalten. Alle Produktnamen sind eingetragene Marken der angegebenen Hersteller. Mac und Mac OS sind Marken der Apple Computer, Inc., die in den USA und anderen Ländern eingetragen sind.
-
Seite 41: Beknopte Installatiehandleiding
Beknopte installatiehandleiding F1DUXXXea 5340ea_F1DUXXXea_QIG.indb 41 29/11/06 1:58:20 pm... -
Seite 65: Guida Di Installazione Rapida
Guida di installazione rapida F1DUXXXea 5340ea_F1DUXXXea_QIG.indb 65 29/11/06 1:58:40 pm... - Seite 75 5340ea_F1DUXXXea_QIG.indb 75 29/11/06 1:58:49 pm...
