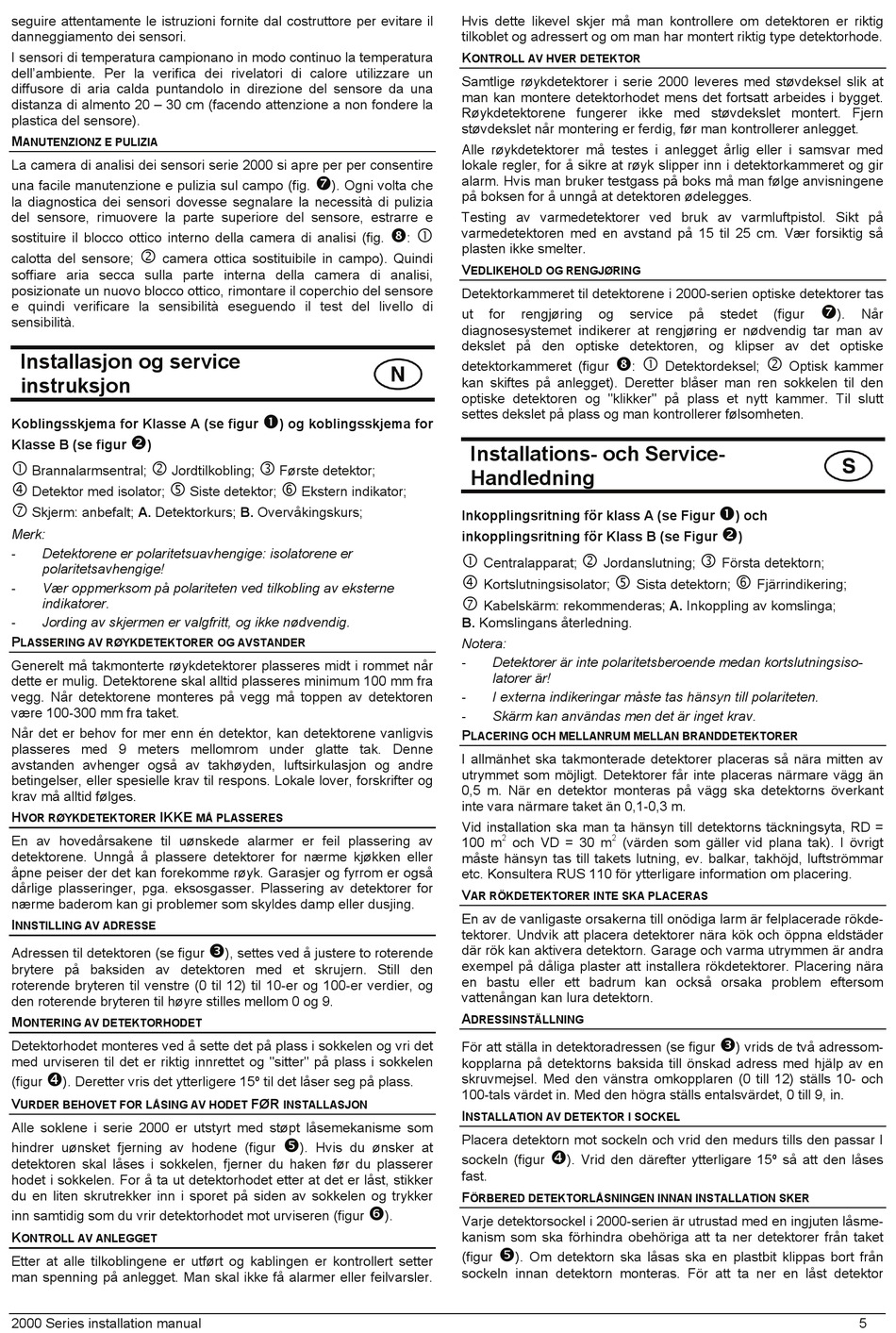

seguire attentamente le istruzioni fornite dal costruttore per evitare il
danneggiamento dei sensori.
I sensori di temperatura campionano in modo continuo la temperatura
dell'ambiente. Per la verifica dei rivelatori di calore utilizzare un
diffusore di aria calda puntandolo in direzione del sensore da una
distanza di almento 20 – 30 cm (facendo attenzione a non fondere la
plastica del sensore).
M
ANUTENZIONZ E PULIZIA
La camera di analisi dei sensori serie 2000 si apre per per consentire
una facile manutenzione e pulizia sul campo (fig.
la diagnostica dei sensori dovesse segnalare la necessità di pulizia
del sensore, rimuovere la parte superiore del sensore, estrarre e
sostituire il blocco ottico interno della camera di analisi (fig.
calotta del sensore;
camera ottica sostituibile in campo). Quindi
soffiare aria secca sulla parte interna della camera di analisi,
posizionate un nuovo blocco ottico, rimontare il coperchio del sensore
e quindi verificare la sensibilità eseguendo il test del livello di
sensibilità.
Installasjon og service
instruksjon
Koblingsskjema for Klasse A (se figur
Klasse B (se figur
)
Brannalarmsentral;
Jordtilkobling;
Detektor med isolator;
Skjerm: anbefalt; A. Detektorkurs; B. Overvåkingskurs;
Merk:
-
Detektorene er polaritetsuavhengige: isolatorene er
polaritetsavhengige!
-
Vær oppmerksom på polariteten ved tilkobling av eksterne
indikatorer.
-
Jording av skjermen er valgfritt, og ikke nødvendig.
P
LASSERING AV RØYKDETEKTORER OG AVSTANDER
Generelt må takmonterte røykdetektorer plasseres midt i rommet når
dette er mulig. Detektorene skal alltid plasseres minimum 100 mm fra
vegg. Når detektorene monteres på vegg må toppen av detektoren
være 100-300 mm fra taket.
Når det er behov for mer enn én detektor, kan detektorene vanligvis
plasseres med 9 meters mellomrom under glatte tak. Denne
avstanden avhenger også av takhøyden, luftsirkulasjon og andre
betingelser, eller spesielle krav til respons. Lokale lover, forskrifter og
krav må alltid følges.
H
IKKE
VOR RØYKDETEKTORER
En av hovedårsakene til uønskede alarmer er feil plassering av
detektorene. Unngå å plassere detektorer for nærme kjøkken eller
åpne peiser der det kan forekomme røyk. Garasjer og fyrrom er også
dårlige plasseringer, pga. eksosgasser. Plassering av detektorer for
nærme baderom kan gi problemer som skyldes damp eller dusjing.
I
NNSTILLING AV ADRESSE
Adressen til detektoren (se figur
brytere på baksiden av detektoren med et skrujern. Still den
roterende bryteren til venstre (0 til 12) til 10-er og 100-er verdier, og
den roterende bryteren til høyre stilles mellom 0 og 9.
M
ONTERING AV DETEKTORHODET
Detektorhodet monteres ved å sette det på plass i sokkelen og vri det
med urviseren til det er riktig innrettet og "sitter" på plass i sokkelen
(figur
). Deretter vris det ytterligere 15º til det låser seg på plass.
V
URDER BEHOVET FOR LÅSING AV HODET
Alle soklene i serie 2000 er utstyrt med støpt låsemekanisme som
hindrer uønsket fjerning av hodene (figur
detektoren skal låses i sokkelen, fjerner du haken før du plasserer
hodet i sokkelen. For å ta ut detektorhodet etter at det er låst, stikker
du en liten skrutrekker inn i sporet på siden av sokkelen og trykker
inn samtidig som du vrir detektorhodet mot urviseren (figur
K
ONTROLL AV ANLEGGET
Etter at alle tilkoblingene er utført og kablingen er kontrollert setter
man spenning på anlegget. Man skal ikke få alarmer eller feilvarsler.
2000 Series installation manual
). Ogni volta che
) og koblingsskjema for
Første detektor;
Siste detektor;
Ekstern indikator;
MÅ PLASSERES
), settes ved å justere to roterende
FØR
INSTALLASJON
). Hvis du ønsker at
Hvis dette likevel skjer må man kontrollere om detektoren er riktig
tilkoblet og adressert og om man har montert riktig type detektorhode.
K
ONTROLL AV HVER DETEKTOR
Samtlige røykdetektorer i serie 2000 leveres med støvdeksel slik at
man kan montere detektorhodet mens det fortsatt arbeides i bygget.
Røykdetektorene fungerer ikke med støvdekslet montert. Fjern
støvdekslet når montering er ferdig, før man kontrollerer anlegget.
Alle røykdetektorer må testes i anlegget årlig eller i samsvar med
lokale regler, for å sikre at røyk slipper inn i detektorkammeret og gir
alarm. Hvis man bruker testgass på boks må man følge anvisningene
på boksen for å unngå at detektoren ødelegges.
Testing av varmedetektorer ved bruk av varmluftpistol. Sikt på
varmedetektoren med en avstand på 15 til 25 cm. Vær forsiktig så
:
plasten ikke smelter.
V
EDLIKEHOLD OG RENGJØRING
Detektorkammeret til detektorene i 2000-serien optiske detektorer tas
ut
for
rengjøring
diagnosesystemet indikerer at rengjøring er nødvendig tar man av
dekslet på den optiske detektoren, og klipser av det optiske
detektorkammeret (figur
kan skiftes på anlegget). Deretter blåser man ren sokkelen til den
optiske detektoren og "klikker" på plass et nytt kammer. Til slutt
settes dekslet på plass og man kontrollerer følsomheten.
Installations- och Service-
Handledning
Inkopplingsritning för klass A (se Figur
inkopplingsritning för Klass B (se Figur
Centralapparat;
Kortslutningsisolator;
Kabelskärm: rekommenderas; A. Inkoppling av komslinga;
B. Komslingans återledning.
Notera:
-
Detektorer är inte polaritetsberoende medan kortslutningsiso-
latorer är!
-
I externa indikeringar måste tas hänsyn till polariteten.
-
Skärm kan användas men det är inget krav.
P
LACERING OCH MELLANRUM MELLAN BRANDDETEKTORER
I allmänhet ska takmonterade detektorer placeras så nära mitten av
utrymmet som möjligt. Detektorer får inte placeras närmare vägg än
0,5 m. När en detektor monteras på vägg ska detektorns överkant
inte vara närmare taket än 0,1-0,3 m.
Vid installation ska man ta hänsyn till detektorns täckningsyta, RD =
2
100 m
och VD = 30 m
måste hänsyn tas till takets lutning, ev. balkar, takhöjd, luftströmmar
etc. Konsultera RUS 110 för ytterligare information om placering.
V
AR RÖKDETEKTORER INTE SKA PLACERAS
En av de vanligaste orsakerna till onödiga larm är felplacerade rökde-
tektorer. Undvik att placera detektorer nära kök och öppna eldstäder
där rök kan aktivera detektorn. Garage och varma utrymmen är andra
exempel på dåliga plaster att installera rökdetektorer. Placering nära
en bastu eller ett badrum kan också orsaka problem eftersom
vattenångan kan lura detektorn.
A
DRESSINSTÄLLNING
För att ställa in detektoradressen (se figur
kopplarna på detektorns baksida till önskad adress med hjälp av en
skruvmejsel. Med den vänstra omkopplaren (0 till 12) ställs 10- och
100-tals värdet in. Med den högra ställs entalsvärdet, 0 till 9, in.
I
NSTALLATION AV DETEKTOR I SOCKEL
Placera detektorn mot sockeln och vrid den medurs tills den passar I
sockeln (figur
fast.
F
ÖRBERED DETEKTORLÅSNINGEN INNAN INSTALLATION SKER
).
Varje detektorsockel i 2000-serien är utrustad med en ingjuten låsme-
kanism som ska förhindra obehöriga att ta ner detektorer från taket
(figur
). Om detektorn ska låsas ska en plastbit klippas bort från
sockeln innan detektorn monteras. För att ta ner en låst detektor
og
service
på
stedet
:
Detektordeksel;
) och
Jordanslutning;
Första detektorn;
Sista detektorn;
2
(värden som gäller vid plana tak). I övrigt
) vrids de två adressom-
). Vrid den därefter ytterligare 15º så att den låses
(figur
).
Når
Optisk kammer
)
Fjärrindikering;
5
