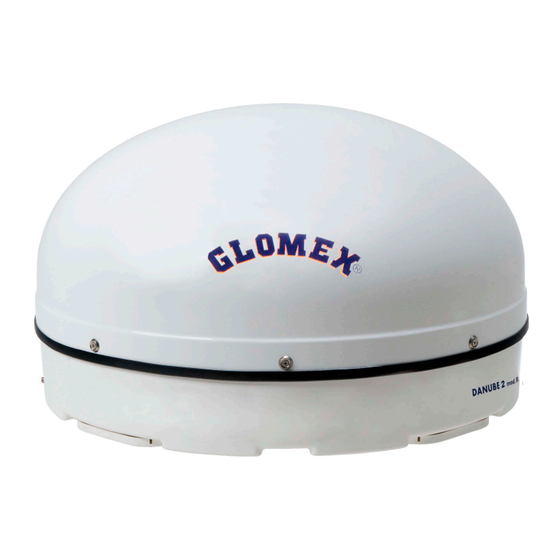

- Seite 1 DANUBE 2 R500 SATELLITEN-TV-ANTENNE FÜR FLUSSBOOTE BETRIEBS- UND INSTALLATIONSHANDBUCH...
- Seite 2 DANUBE 2 R500 www.glomex.it...
-
Seite 3: Inhaltsverzeichnis
WENDUNG MIT GLOMEX ANTENNEN ........111... - Seite 4 DANUBE 2 R500 www.glomex.it...
-
Seite 5: Einleitung
Der Verlust der Seriennummer unterstützen. macht die Garantie ungültig! 1.2 IDENTIFIZIERUNG DER ANTENNE Die Garantie gilt nicht bei Schäden die auf Nach- Wenn Sie mit GLOMEX oder mit einem autorisier- lässigkeit, unsachgemäße Verwendung oder Ein- ten Servicecenter Kontakt aufnehmen, nennen Sie bau, unbefugten... -
Seite 6: Allgemeine Sicherheitsangaben
DANUBE 2 R500 1.4 ALLGEMEINE SICHERHEITSANGA- Bitte lesen Sie die angegebenen Anweisungen sorgfältig durch und treffen Sie die empfohlenen Vorsichtsmaßnahmen zur Vorbeugung potenzieller Gefahren, zum Schutz Ihrer Gesundheit und Sicherheit, bevor Sie jegliche Einbau- und War- tungsarbeiten durchführen. Dieses Handbuch enthält die folgenden Angaben: ACHTUNG Dieses Symbol warnt vor einer mögliche Beschädi-... -
Seite 7: Beschreibung Des Produktes
Typ von Bootbewegung ausgleichen können. Auf diese Weise ermöglicht Danube 2 es Ihnen, Ihre Lieblings-TV-Programme ohne Unterbrechung zu schauen. Alle Glomex- Antennen können von jedermann aktualisiert wer- den, durch Verwendung des SD-Kartenlesers (Speicherkarte), der in der Steuereinheit integriert ist, durch kostenloses Herunterladen der Software von der Seite www.glomexmobile.com. -
Seite 8: Inhalt
DANUBE 2 R500 INHALT Die Satelliten-Antenne wird in einem stabilen Kar- lenden Bestandteilen, den Vertragshändler sofort, ton geliefert und ist mit dem GLOMEX “SAFETY wenn möglich auch mit entsprechenden Bildern. SEAL” versiegelt, das als INHALTSGARANTIE- Die unten aufgeführte Tabelle listet alle Bestand- Siegel fungiert. -
Seite 9: Wendung Mit Glomex Antennen
DANUBE 2 R500 3.1 ZUSÄTZLICHES ZUBEHÖR (NICHT IM LIEFERUMFANG ENTHALTEN) ZUR VERWENDUNG MIT GLOMEX ANTEN- Um Ihre neue GLOMEX Satellitenantenne für Flussboote verwenden zu können, benötigen Sie die folgenden zusätzliche Komponenten: - Einen Fernseher; - Einen Satelliten-Empfänger für die Senderaus- wahl. -
Seite 10: Einbau
DANUBE 2 R500 EINBAU Bevor Sie mit dem Einbau fortsetzen, beachten Sie - Sicherstellen, dass die Montageoberfläche breit bitte die folgenden Richtlinien: genug für den Einbau der Antennenbasis ist. - Sicherstellen, dass die Montageoberfläche wider- - Bitte beachten Sie, dass die Satelliten-TV- standsfähig und fest genug ist, dass sie dem... - Seite 11 DANUBE 2 R500 - Bitte beachten Sie auch die Ausrichtung der Antenne in Bezug auf die Stellung aller verschie- denen Ausrüstungen oder Verkabelungen inner- halb des Bootes. - Die Steuereinheit muss in einer für die Einstellar- beiten geeigneten Lage eingebaut werden. Sie muss neben der Empfänger/Fernseher-Einheit...
- Seite 12 DANUBE 2 R500 Bitte stellen Sie sicher, dass die Antenne auf einer ebenen Oberfläche montiert wird. Für das korrekte Anbringen auf einer ebenen Oberfläche sollten die Montageplatten weniger als 1 mm von der Oberflä- che positioniert werden. ACHTUNG Ein größerer Abstand als angegeben führt zur Beu- gung der Montageplatten und zu schwerer Beschä-...
- Seite 13 Die Befestigung mit Schrauben (nicht im Lieferum- fang enthalten) ist fakultativ. Die Befestigung ausschließlich mit Schrauben garantiert keine perfekte Haftung des Radoms auf dem Boot. GLOMEX lehnt jegliche Verantwortung für eine inkorrekte Kupplung des Radoms mit dem Boot ab. Fig. 7 www.glomex.it...
- Seite 14 DANUBE 2 R500 7. Das Koaxialkabel auf der Antenne anbringen: 8. Isolieren Sie mit geeigneter Dichtungsmasse - Stellen Sie bitte sicher, dass die Kabelader kor- die gebohrten Löcher, um das Eindringen von rekt in der Zentralbohrung des weiblichen Stek- Wasser zu verhindern.
- Seite 15 Betrieb des Geräts. Stellen Sie daher sicher, dass die Koaxialkabel korrekt installiert wurden. Im Fall Abschnitt von 2,5 mm für eine Länge bis 4 m, von Schäden ist GLOMEX nicht direkt für erlittene von 4 mm für längere Kabel haben. Beschädigungen verantwortlich.
- Seite 16 GLOMEX Kabel, auch bei ungeeigneter Größe (zu lang). Bitte verwenden Sie kein anderes Kabel, da dies den Betrieb des Geräts beeinträchtigen könnte. 4. Die Steuereinheit mithilfe des GLOMEX Zube- hörteils (Code 4.010.0008) einbauen. Hier boh- bitte Loch einer Bügelsägemaschine und verwenden einen...
-
Seite 17: Zuschneideschablone Für Den Einbau Der Steuereinheit
DANUBE 2 R500 6.1 ZUSCHNEIDESCHABLONE FÜR DEN EINBAU DER STEUEREINHEIT Fig. 16 www.glomex.it... -
Seite 18: Skew-Kalibrierung (Manuell)
6.2 SKEW-KALIBRIERUNG (MANUELL) Satelliten können Signale entweder in linearer (Europa) oder in zirkulärer (USA) Polarisation über- tragen. Die GLOMEX Antennen sind für den Betrieb in linearer oder zirkulärer Polarisation ent- worfen, abhängig vom installierten LNB, je nach dem Satellit, den Sie empfangen möchten, und abhängig von Ihrer Position. -
Seite 19: Skew-Einstellgitter Für Europa
DANUBE 2 R500 6.3 SKEW-EINSTELLGITTER FÜR EUR- Zur Feststellung der Werte zur Einstellung des LNBs ist es möglich, das unten aufgeführte Gitter und die entsprechende Tabelle zu verwenden. GIORDANIA EGITTO GL00096 Fig. 18 Es wird empfohlen, die Werte für die SKEW-Ein-... - Seite 20 DANUBE 2 R500 Gitterposition TURKSAT ASTRA2 ASTRA3 ASTRA1 HOTBIRD SIRIUS THOR HISPASAT 42°O 28,2°O 23,5°E 19,2°O 13,0°O 4,8°O 1°W 30°W A (6°W 58°N) -25° -19° -18° -14° -11° -6° -3° 14° B (6°O 58°N) -20° -13° -12° -8° -4° 0°...
-
Seite 21: Anwendung
DANUBE 2 R500 ANWENDUNG Flussdiagramm ZÜNDSCHALTER KALIBRIERUNG SATELLITENSUCHE ROTES LICHT SATELLIT GEFUNDEN SATELLITEN-PRÜFUNG UND - IDENTIFIZIERUNG ORANGES LICHT IST ER DER KOR- NEIN REKTE SATELLIT? SATELLIT GEFUNDEN GRÜNES LICHT Fig. 20 www.glomex.it... - Seite 22 DANUBE 2 R500 1. Sicherstellen, dass die Antenne über eine klare Sicht auf den Himmel verfügt, um Satellitensi- gnale empfangen zu können. 2. Schalten Sie den Empfänger und den Fernse- her ein. Für Details über die Verwendung des Empfängers und des Fernsehers beziehen Sie sich bitte auf die entsprechenden, von den Her- stellern gelieferten Benutzerhandbücher.
-
Seite 23: Verwendung Des Sleep-Betriebsmodus
DANUBE 2 R500 7.1 VERWENDUNG DES SLEEP- Satelliten suchen. BETRIEBSMODUS Danach können Sie den SLEEP-Betriebsmodus auswählen, um die Antenne anzuhalten. Das erste Mal müssen Sie den gewünschten Satel- Wenn Sie den anderen Satelliten auswählen möch- lit (ASTRA1 oder HOTBIRD) auswählen. -
Seite 24: Hinweise Für Einen Korrekten Betrieb
DANUBE 2 R500 HINWEISE FÜR EINEN KORREKTEN BETRIEB GLOMEX empfiehlt, die folgenden Hinweise für einen korrekten Betrieb des Geräts zu beachten. - Der Empfänger muss aktiviert sein, bevor die Satellitenprogramme empfangen werden kön- nen. - Belassen Sie das Radom immer auf der Antenne installiert. -
Seite 25: Footprints: Sendebereiche Der Satelliten
Medien, die den Empfang von Informationen welt- ten auf der Erde unter Verwendung der Antenne weit möglich machen, solange man sich in Reich- DANUBE 2 R500 unter guten Wetterbedingungen. weite des gewünschten Satelliten befindet. Das vom Satelliten gesandte Signal hat im Allge-... -
Seite 26: Wartung
9.1 VORBEUGENDE WARTUNG Sollten Sie Betriebsprobleme bemerken, oder tech- nische Hilfe benötigen, wenden Sie sich bitte Die GLOMEX DANUBE 2 R500 Antenne benötigt zuerst an den autorisierten Vertragshändler. Bitte eine minimale vorbeugende Wartung. halten Sie hierfür die Seriennummer Ihrer Antenne Für das Aufrechterhalten einer hohen Gerätelei-... -
Seite 27: Software-Aktualisierung Mit Sd-Karte
Bitte führen Sie die SD-Karte in den entsprechen- Aktualisierungsverfahren der Software wenden sie den Schlitz auf der Seite der Steuereinheit ein. sich bitte an das GLOMEX Servicecenter. Die SD-KARTE, die zur Aktualisierung verwendet wird, muss in FAT32, Cluster-Größe 4096 Bytes (4k) und mit leerer Datenträgerbezeichnung forma-... - Seite 28 DANUBE 2 R500 Flussdiagramm SD AKTUALISIE- RUNG SD EINFÜHRUNG NEIN ORANGES LICHT DIE STEUEREINHEIT WIEDER EINSCHAL- DIE SD-KARTE ÜBER- PRÜFEN SOFTWARE- AKTUALISIERUNG DIE STEUEREINHEIT AUSSCHALTEN NEIN ROTES LICHT AKTUALISIERUNG VOLLSTÄNDIG GRÜNES LICHT Fig. 28 www.glomex.it...
-
Seite 29: Ersatz Der Versorgungs-Schmelzsicherung
DANUBE 2 R500 9.4 ERSATZ DER VERSORGUNGS- SCHMELZSICHERUNG Sollte die Schmelzsicherung der Spannungsversor- gung beschädigt oder durchgebrannt sein, gehen Sie bitte wie folgt vor: - Schalten Sie den Decoder und den Fernseher aus und stellen Sie sicher, dass der Schalter auf der Steuereinheit auf OFF gestellt ist. -
Seite 30: Fehlersuche
Geräts selbst verursacht, oder durch eine Stö- Die folgende Tabelle analysiert die möglichen rung eines anderen externen Geräts, das mit Ursachen, die zu Störungen Ihrer DANUBE 2 R500 dem Gerät verbunden ist? Satelliten-Antenne führen können. Für jede analy- - In welcher Phase tritt die Störung auf? Bei Zün- sierte mögliche Ursache wird eine Korrekturmaß-... - Seite 31 DANUBE 2 R500 4. Kein Bild auf dem Fernseher - Der Empfänger ist ausgeschal- - Die Steuereinheit ausschal- (das Licht auf der Steuerein- ten, den Empfänger einschal- heit ist grün) Steuereinheit wieder einschalten - Der Fernseher ist ausgeschal- - Den Fernseher auf AV ein-...
-
Seite 32: Rücksendung
Für weitere Informationen, wenden Sie sich bitte an das GLOMEX Servicecenter (siehe Abschnitt ACHTUNG “Technischer Dienst”). Bitte schicken Sie die Antenne nicht an GLOMEX für Reparaturen, bevor Sie nicht die entsprechende 11. RÜCKSENDUNG Genehmigung zur Rückgabe des Materials (RMA) erhalten haben, wie in den allgemeinen Garantie-/ Sollten Sie die Antenne an GLOMEX zurücksen-... -
