Termoregolatore
1.0
GENERALITÀ
La centralina (fig.1) è appositamente studiata per la gestione di termocamini ad acqua. La sua versatilità permette
applicazioni per un ampio range di impieghi:
Economia di esercizio
Gestione di priorità delle diverse fonti di integrazione.
Gestione di un circuito di riscaldamento miscelato (valvola mix e pompa).
Funzioni di protezione
Temperatura massima e minima di mandata tarabili.
Protezione al surriscaldamento.
Funzione antigelo delle uscite di potenza.
Programma antiblocco delle uscite di potenza.
Funzioni operative
Tutte le tarature sono effettuabili sul termoregolatore.
Tutte le tarature e regimi di funzionamento sono riscontrabili tramite display e led luminosi.
Il display e i led permettono la visualizzazione delle temperature rilevate, di monitorare i dispositivi attuatori e di segnalare
eventuali guasti.
2.0
COMPOSIZIONE DEL PRODOTTO
♦ Termoregolatore da incasso 4 moduli predisposta per placche AVE, VIMAR, provvisto di morsettiera interna
codificata per collegamenti elettrici verso dispositivi come riportato in par. 3.3
♦ Placca di copertura
♦ Scatola da incasso
♦ N. 02 sonde di temperature lunghezza 2,00 mt. con pozzetti
♦ Manuale d'uso
3.0
MANUALE INSTALLATORE
Tutte le operazioni di seguito riportate devono essere effettuate da personale esperto e qualificato, in quanto
modifiche errate dei parametri riportati possono rendere il prodotto non adeguato ad un funzionamento ottimale.
3.1
NORME DI INSTALLAZIONE
ATTENZIONE
Onde permettere il corretto funzionamento ed evitare danni alle parti elettriche/elettroniche:
-
posizionare il dispositivo in luogo asciutto e lontano da fonti di calore;
-
evitare di accoppiare i cavi delle sonde con quelli di potenza;
-
posizionare le sonde in modo da rilevare correttamente le temperature, evitando il contatto diretto/indiretto con la
fiamma;
-
posizionare la sonda 1 nel punto più vicino al manicotto di mandata o nell'apposito collettore.
-
munire l'alimentazione dell'impianto di un interruttore bipolare conforme alle norme vigenti e con distanza di apertura
dei contatti di almeno 3 mm in ciascun polo;
-
l' installazione ed il collegamento elettrico del dispositivo devono essere eseguiti da personale qualificato ed in
conformità alle leggi vigenti.
-
Prima di effettuare qualsiasi collegamento accertarsi che la rete elettrica sia scollegata.
3.2
PREDISPOSIZIONE PER L'INSTALLAZIONE
Dimensioni di foratura
Le dimensioni per il montaggio a quadro del termoregolatore sono di 130 x 73mm, per una profondità 52 mm. Tuttavia per
l'ingombro del frontale, si dovrà tenere conto di uno spazio di 144 x 82 mm.
E' possibile installare la centralina a parete mediante la sua scatola a parete venduta come optional.
Pag.:1/60

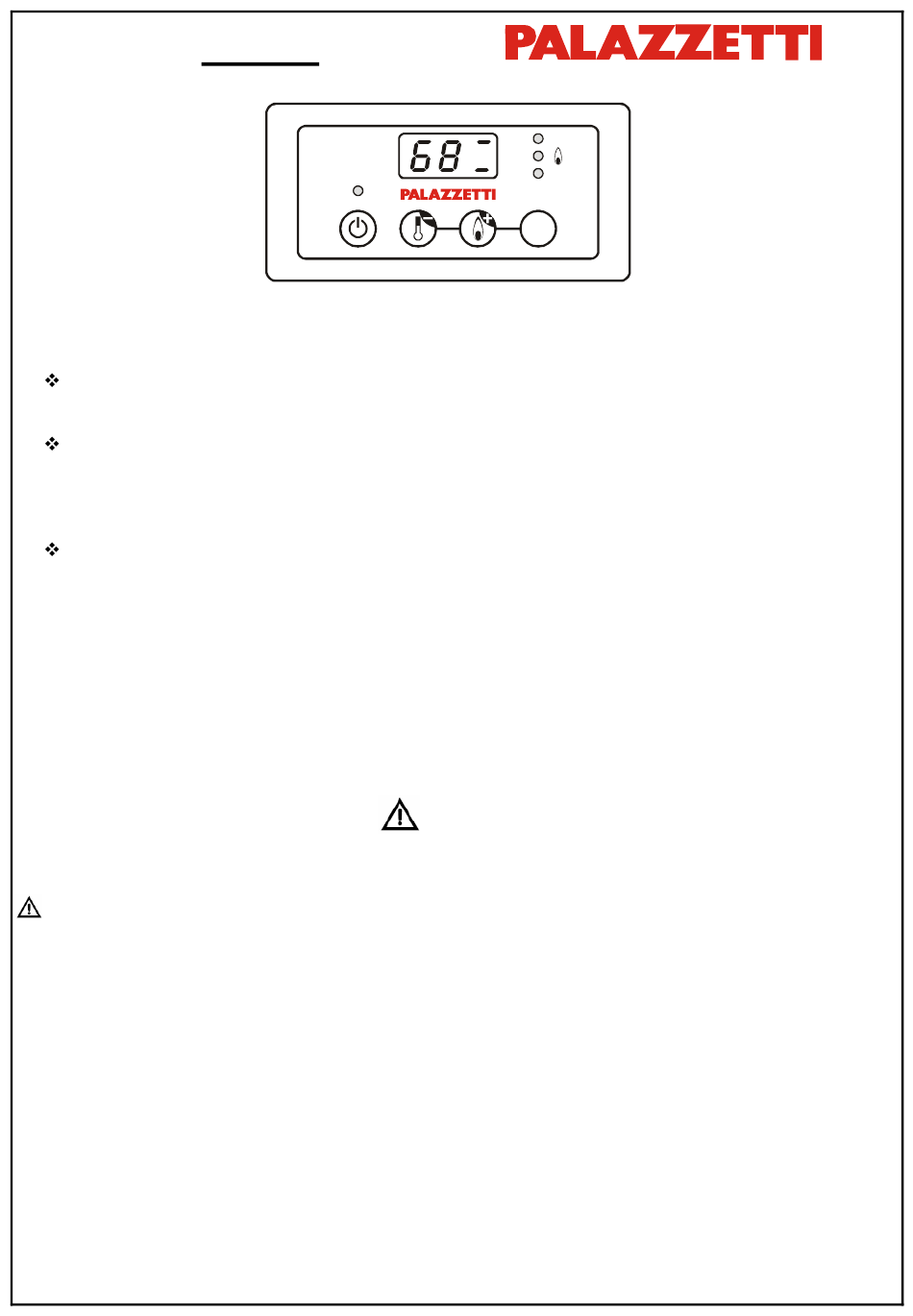

TC 120
Manuale d'uso
OFF
L4
L1
L2
AUX
L3
MENU

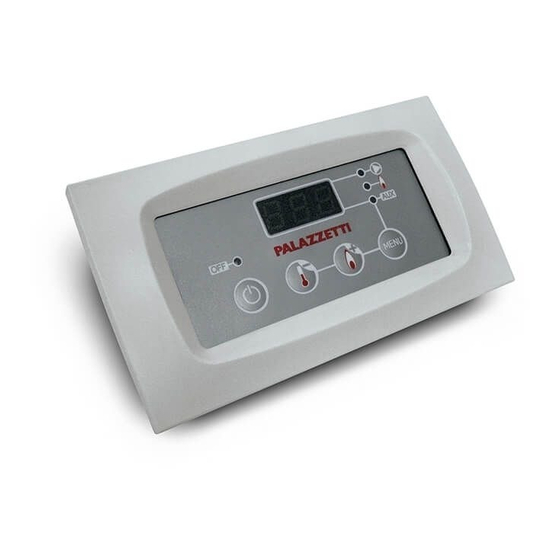

Fig.1 - Aspetto esterno
Cod. 004770370
TC120
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Palazzetti TC 120

  • Seite 13 TC 120 Temperaturregler Bedienungsanleitung MENU Abb.1 - Außenansicht Allgemeine Hinweise Die Zentralregelvorrichtung (Abb.1) wurde eigens für den Betrieb von Wasserkaminen geschaffen. Ihre Vielseitigkeit gestattet verschiedensten Anwendungsmöglichkeiten:  Sparsames Betriebssystem Betrieb gemäß der Vorrangigkeit der verschiedenen Zusatzsysteme. Betrieb eines gemischten Heizungskreislaufs (Mischventil und Pumpe).
  • Seite 14 Elektrische Anschlüsse Alle Befehlsausgänge und die Temperaturfühlereingänge werden automatisch je nach gewählter Betriebsfunktion 20 19 18 17 16 15 aktiviert. Was daher die elektrischen Anschlüsse betrifft, ist es NÖTIG, die im Paragraphen 4.1 dargestellten Geräteskizzen und die im Paragraph 4.2 dargestellten Schaubilder elektrischen Anschlüsse zu Rate zu ziehen.
  • Seite 15: Schaubilder Für Den Anschluss

    SCHAUBILDER FÜR DEN ANSCHLUSS Im Folgenden werden die hydraulischen / elektrischen Schaubilder erläutert. Für jedes hydraulische Schaubild werden auch der elektrische Anschluss sowie die vom Installateur eventuell veränderbaren Betriebsparameter bildlich dargestellt. Jedem gewählten Einstellungsparameter ‘Cxx’, wo xx=01 –08, entspricht ein hydraulisches Schaubild. Je nach gewähltem Schema werden bestimmte Ausgänge aktiviert und bestimmte Eingänge kontrolliert.
  • Seite 16 Schaubild Anlage Nr.2 TERMOPALEX MIT PARALLEL GESCHALTETER HEIZANLAGE SCHAUBILD Nr. 2 MIT WAND- ODER BODENTHERME Gasbetriebene Wandthermengruppe Zentralregler Platten Wärmeaustauscher Verteileranlage KONFIGURATION Funktionsprinzip: Die Pumpe1 setzt sich beim Erreichen der Schwelle A01 in Betrieb. Die Pumpe2 ist bei Wärmeaustausch über den Luftkamin zur Anlage in Betrieb für einen Mindestzeitraum, der mit t01 angezeigt wird.
  • Seite 17 Schaubild Anlage Nr.3 TERMOPALEX MIT PARALLEL GESCHALTETER SCHAUBILD Nr. 3 HEIZUNGSANLAGE MIT WAND- ODER BODENTHERME Platten Wärmeaustauscher Zentralregler Verteileranlage KONFIGURATION Funktionsprinzip Die Pumpe 1 setzt sich beim Erreichen der Schwelle A01 in Betrieb. Die Pumpe 2 setzt sich beim Erreichen der Schwelle A04 in Betrieb. 20 19 18 17 16 15 EIN/AUS verwendet SIEBDRUCK...
  • Seite 18 Schaubild Anlage Nr. 4 TERMOPALEX MIT HEIZUNGSANLAGE BASIEREND AUF ERZWUNGENEM KREISLAUF UND SCHAUBILD N. 4 GETRENNTEM BOILER ZUR HERSTELLUNG VON WASSER FÜR SANITÄRZWECKE Warmwasser für Sanitärzwecke Zentralregler BOILER Kaltwasser für Sanitärzwecke V1: Ventil mit dreifacher Ausrichtung Verteileranlage KONFIGURATION Funktionsprinzip Die Pumpe1 setzt sich beim Erreichen der Schwelle A01 in Betrieb. Das Ventil mit dreifacher Ausrichtung wird beim Erreichen der Schwelle A04 seitens des Fühlers 2 umgeschaltet.
  • Seite 19 Schaubild Anlage Nr.5 TERMOPALEX MIT PARALLEL GESCHALTETER HEIZUNGSANLAGE SCHAUBILD N. 5 MIT WAND- ODER BODENTHERME SOLAR Gasbetriebene Wandthermengruppe Warmwasser für Sanitärzwecke Zentralregler Kaltwasser für Sanitärzwecke BOILER Verteileranlage KONFIGURATION Funktionsprinzip Wenn der Luftkamin die entsprechende Temperatur erreicht hat, (A01) und ein Wärmeaustausch zwischen dem Luftkamin und der Anhäufung (A03) stattfindet, setzt sich die Pumpe1 für eine gegebene Mindestzeit t01 in Betrieb.
  • Seite 20 Schaubild Anlage Nr.6 TERMOPALEX CON IMPIANTO DI RISCALDAMENTO IN PARALLELO SCHEMA N. 6 CON CALDAIA A GAS E SISTEMA AD ACCUMULO INERZIALE SOLAR Gasbetriebene Wandthermengruppe Warmwasser für Sanitärzwecke Zentralregler Kaltwasser für Sanitärzwecke Ventil mit dreifacher Ausrichtung BOILER Verteileranlage KONFIGURATION Funktionsprinzip: Die Pumpe1 setzt sich beim Erreichen der Schwelle A01 in Betrieb.
  • Seite 21 Schaubild Anlage Nr.7 TERMOPALEX MIT ANTIKONDENSIERKIT SCHAUBILD Nr.7 UND PLATTENWÄRMEAUSTAUSCHER FÜR SANITÄRZWECKE Zentralregler Flussregler Platten FLUX Warmwasser Wärmeaustauscher für Sanitärzwecke Kaltwasser für Sanitärzwecke Verteileranlage KONFIGURATION Funktionsprinzip: Bei Warmwasserbedarf für Sanitärzwecke (bei einer Temperatur, die höher als A05 ist), wird die Pumpe mit dreifacher Ausrichtung in Betrieb gesetzt, um den Bedarf zu decken.
  • Seite 22 Schaubild Anlage Nr.8 TERMOPALEX MIT HEIZUNGSANLAGE UND BOILER SCHAUBILD Nr.8 BOILER ZUR WARMWASSERAUFBEREITUNG FÜR SANITÄRZWECKE Warmwasser für Sanitärzwecke Zentralregler BOILER Kaltwasser für Sanitärzwecke Ventil mit dreifacher Ausrichtung Verteileranlage KONFIGURATION Funktionsprinzip: Die Pumpe1 setzt sich beim Erreichen der Schwelle A01 in Betrieb. Wenn der Luftkamin in Betrieb ist (Erreichen der Schwelle A01), wird das Ventil mit drei Ausrichtungen in Richtung Anhäufung umgeschaltet bis zum Wert des Parameters A04 (Fühler2).
  • Seite 23: Beschreibung Der Schalttafel

    BENUTZERMENÜ Es ermöglicht die optimale Nutzung des Systems. Die Liste der Benutzerparameter entspricht den jeweils unterschiedlich gewählten Anlagenkonfigurationen. Die Tabelle 4 listet die Gesamtzahl der Parameter und der Konfigurationen, in denen sie vorkommen, auf.  Um das MENÜ zu öffnen, ca. 5 Sekunden die Taste gedrückt halten. MENU Der Eingang ins Menü...
  • Seite 24: Signalisierung Von Schäden Oder Alarm

     FROSTSCHUTZfunktion PUMPE Wenn die vom Fühler1 erhobene Temperatur – auch bei AUSGESCHALTETER Vorrichtung – unter der des Thermostats liegt:  wird der Ausgang PUMPE in regelmäßigen Zeitzwischenräumen in Betrieb gesetzt  leuchtet die LED-Anzeige L1 auf und auf dem Display erscheint die Anzeige ICE AUX: wenn das Einstellungsparameter P02 angesetzt ist [4°C] Wenn die vom Fühler2 erhobene Temperatur unter den Frostschutzthermostatwert A09 sinkt:...
