Protecta AM211 Bedienungsanleitung
Fixed anchorage point
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Trusted Quality Fall Protection
IFU 5902392

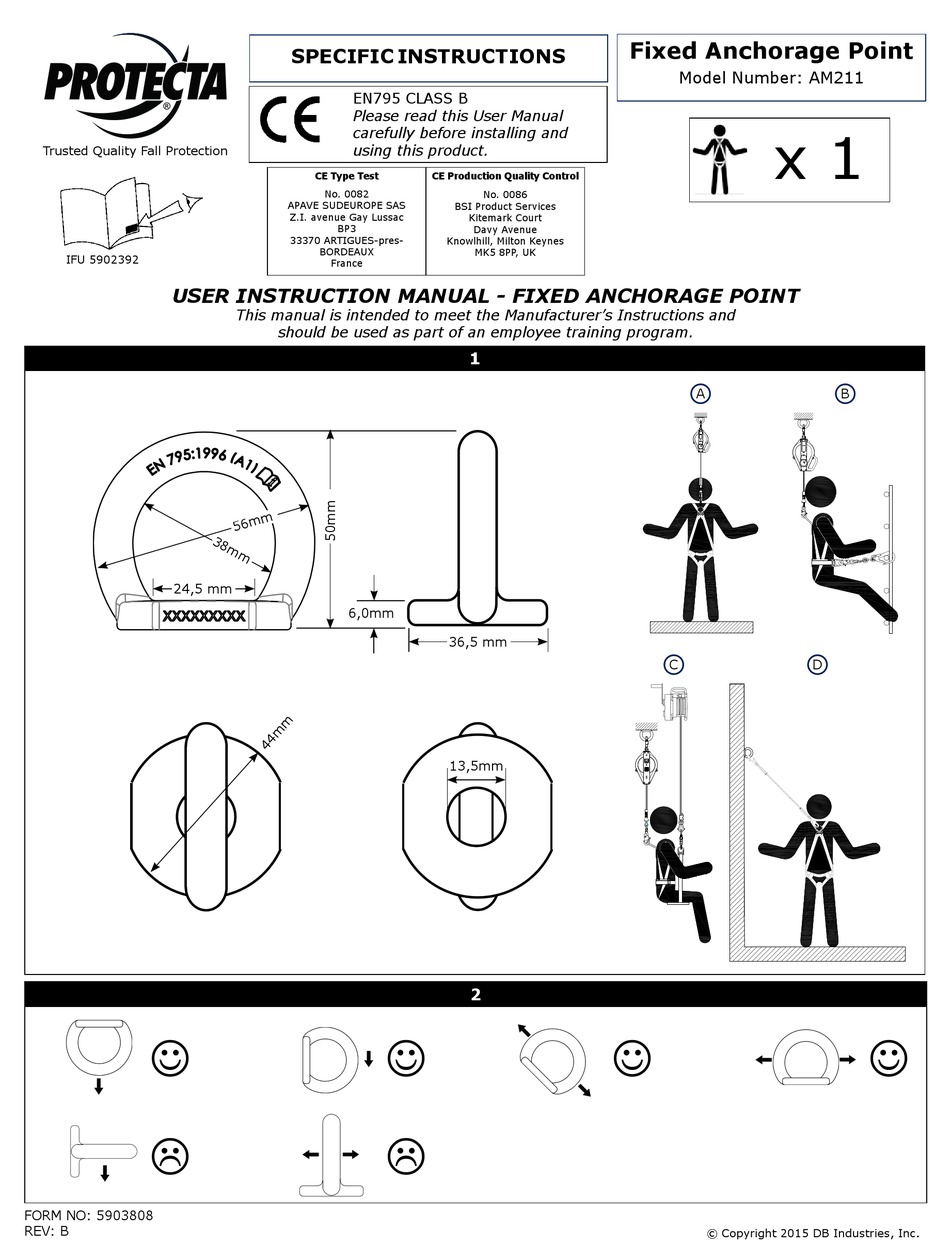

User InstrUctIon ManUal - fIxed anchorage PoInt
24,5 mm
J
L
FORM NO: 5903808
REV: B
SPECIFIC INSTRUCTIONS
EN795 CLASS B
Please read this User Manual
carefully before installing and
using this product.
CE Type Test
No. 0082
APAVE SUDEUROPE SAS
Z.I. avenue Gay Lussac
BP3
33370 ARTIGUES-pres-
BORDEAUX
France
This manual is intended to meet the Manufacturer's Instructions and
should be used as part of an employee training program.
6,0mm
J
L
CE Production Quality Control
No. 0086
BSI Product Services
Kitemark Court
Davy Avenue
Knowlhill, Milton Keynes
MK5 8PP, UK
1
36,5 mm
13,5mm
2
J
Fixed Anchorage Point
Model Number: AM211
x 1
A
C
© Copyright 2015 DB Industries, Inc.
B
D
J
Inhaltsverzeichnis
Verwandte Anleitungen für Protecta AM211
Inhaltszusammenfassung für Protecta AM211
- Seite 6 INSPECTION AND MAINTENANCE LOG SERIAL NUMBER: MODEL NUMBER: DATE PURCHASED: DATE OF FIRST USE: DATE OF NExT REASON FOR CORRECTIVE ACTION MAINTENANCE INSPECTION INSPECTION PERFORMED Competent Person Name/Signature: Competent Person Name/Signature: Competent Person Name/Signature: Competent Person Name/Signature: Competent Person Name/Signature: Competent Person Name/Signature: Competent Person Name/Signature: Competent Person Name/Signature:...
- Seite 10 JOURNAL D'INSPECTION ET D'ENTRETIEN NUMÉRO DE SÉRIE : NUMÉRO DE MODÈLE : DATE D’ACHAT : DATE DE PREMIÈRE UTILISATION : DATE D’INSPECTION POINTS D’INSPECTION MESURE CORRECTIVE ENTRETIEN EFFECTUÉ NOTÉS Approuvé par : Approuvé par : Approuvé par : Approuvé par : Approuvé...
- Seite 15 Wartungshinweise“ (5902392) ein. ZWEcK BeschreiBung: Der feste Verankerungspunkt Protecta (Abbildung 1) ist ein Anker aus rostfreiem Stahl und kann von einer Person in zwei Richtungen verwendet werden. Er wird an Strukturen aus Stahl mit einem M12 Bolzen der Klasse A2 oder A4 oder an Mauerwerk mit einem chemischen Befestigungselement aus Kunstharz (M12) installiert.
- Seite 16 iNSTaLLaTiON: Die Installation des festen Verankerungspunktes muss durch Sachverständige durchgeführt werden, die mit dem festen Verankerungspunkt vertraut sind. Folgende Richtlinien müssen von allen Mitgliedern des Installationsteams gelesen und verstanden werden: vor der instAllAtion: Planen Sie Ihr Absturzschutzsystem. Berücksichtigen Sie alle Faktoren, welche die Sicherheit während der Verwendung der Ausrüstung beeinflussen.
-
Seite 17: Überprüfung Und Wartung
hiNWEiS: • Capital Safety empfiehlt dringend, alle Verankerungen gemäß den Installationsanleitungen der Hersteller sowie in Übereinstimmung mit den Montageanforderungen gemäß EN 795 Klasse B und BS 7883 Klasse B (nur UK) zu montieren. • Ein Prüflast-Test ist für Installationen mit Durchgangsbohrungen an Stahlstrukturen nicht erforderlich, außer vom Käufer angeordnet. -
Seite 18: Inspektions- Und Wartungsprotokoll
INSPEKTIONS- UND WARTUNGSPROTOKOLL SERIENNUMMER: MODELLNUMMER: KAUFDATUM: DATUM DES ERSTEN EINSATZES: PRÜFDATUM BEI INSPEKTION ABHILFEMASSNAHME DURCHGEFÜHRTE BEMERKTE MÄNGEL WARTUNGSARBEITEN Genehmigt von: Genehmigt von: Genehmigt von: Genehmigt von: Genehmigt von: Genehmigt von: Genehmigt von: Genehmigt von: Genehmigt von: Genehmigt von: Genehmigt von: Genehmigt von: Genehmigt von: Genehmigt von:... - Seite 22 REGISTRO DI ISPEZIONE E MANUTENZIONE NUMERO DI SERIE: NUMERO MODELLO: DATA DI ACQUISTO: DATA DEL PRIMO UTILIZZO: DATA DI ISPEZIONE ELEMENTI DI AZIONE CORRETTIVA MANUTENZIONE ISPEZIONE ANNOTATI ESEGUITA Approvato da: Approvato da: Approvato da: Approvato da: Approvato da: Approvato da: Approvato da: Approvato da: Approvato da:...
- Seite 35 LIMITED LIFETIME WARRANTY garantie limitée à vie Warranty to End User: CAPITAL SAFETY warrants to the original end user (“End User”) that its garantie de l’utilisateur final : CAPITAL SAFETY garantit à l’utilisateur final d’origine (« products are free from defects in materials and workmanship under normal use and service. This Utilisateur final ») que ses produits sont exempts de défauts de matériaux et de fabrication dans warranty extends for the lifetime of the product from the date the product is purchased by the des conditions d’utilisation et d’entretien normales.
