Verwandte Anleitungen für DigiTech RP3
Inhaltszusammenfassung für DigiTech RP3

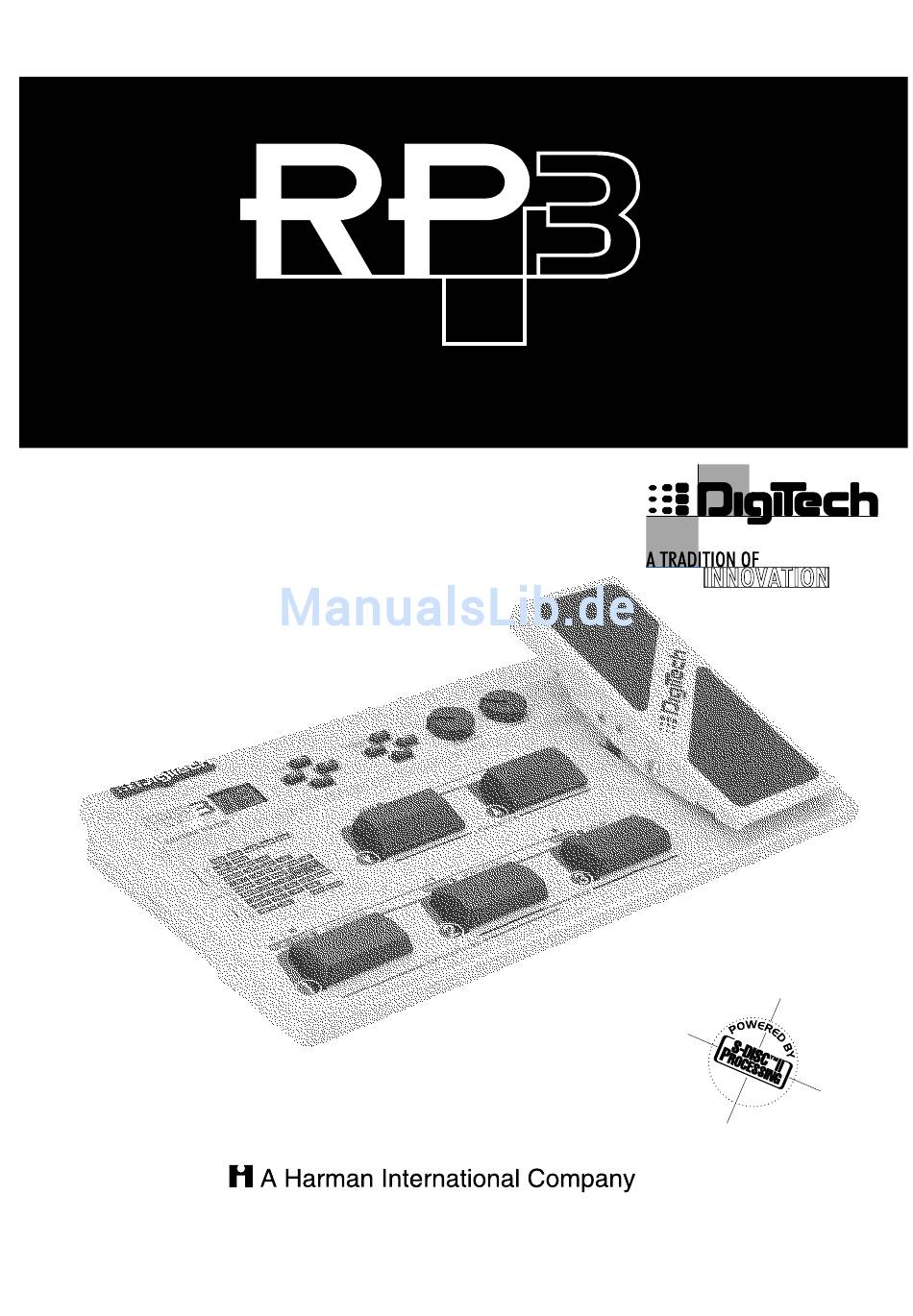

- Seite 1 Preamp/Multieffekt Processor & Controller BENUTZERHANDBUCH Lernen Sie Digitech Electronics auf dem World Wide Web kennen unter http://www.digitech.com...
-
Seite 2: Sicherheitsvorkehrungen
WARNUNG A C H T U N G FÜR IHRE SICHERHEIT, BITTE LESEN SIE FOLGENDES: S T R O M S C H L A G G E F A H R - WASSER UND FEUCHTIGKEIT: Das Gerät sollte nicht in der Nähe von Wasser N I C H T Ö... -
Seite 3: Übereinstimmungserklärung
8760 S. Sandy Parkway Sandy, Utah 84070, USA Tel: 801.566.8800 Fax: 801.566.7005 in Kraft getreten am 1 Februar 1998 Kontakt in Europa: Ihr nächster Digitech Fachhandel oder Internationales Verkaufsbüro 3 Overlook Drive #4 Amherst, New Hampshire 03031, USA Tel: 603.672.4244 Fax: 603.672.4246... -
Seite 4: Schneller Start
RP-3 Schneller Start Für diejenigen unter Euch, die vor Ungeduld brennen, haben wir diese Seite beigelegt. Kabelanschlüsse: Die Gitarre an die Eingangsbuchse anschließen (Rückseite des RP-3). Schließen Sie die Ausgänge des RP-3 an den Eingang des Gitarrenverstärkers, Netzverstärkers oder Mischpultes. Betriebsnetz(Power) -Einschaltung: Bemerkung: Bevor der RP-3 eingeschaltet wird, sollte der <Output>-Regler heruntergedreht sein. -
Seite 5: Inhaltsverzeichnis
RP-3 Inhalt Sicherheitsvorkehrungen Teil 4 - Effekte und Parameter Übereinstimmungserklärung............i Über die Parametermatrize ..............9 Schneller Start ..................ii Wah ....................9 Inhalt ....................iii Compressor ..................9 Verzerrung (distortion) ..............10 Teil 1 - Einleitung Equalizer ..................10 Glückwünsche ..................1 Gate/Swell ..................11 Mitgeliefertes Zubehör ..............1 Mod/Pitch..................11 Produktmerkmale ................1 Chorus ..................12 Garantie ....................2... - Seite 6 RP-3 Benutzerhandbuch...
-
Seite 7: Teil-1 Einleitung
Teil-1 Einleitung Glückwüsche..Sie sind nun der stolze Besitzer eines Digitech RP-3 Guitar Preamp/Processor. Der RP-3 besitzt 2 Verzerrungsbetriebsarten mit einer breiten Palette hochqualifizierter Digitaleffekte, die auf jede Musikart angepaßt werden können. Der RP-3 besitzt ebenfalls einen Jam-Along-Anschluß für den CD- Spieler, der Ihnen das Mitspielen mit Ihrer Lieblingsband ermöglicht, sowie den Learn-A-Link-Modus. -
Seite 8: Garantie
Ihrem Land bestehenden Garantiebedingungen steht Ihnen Ihr Fachhändler zur Verfügung. DigiTech™, S-DISCII™, Whammy™, and Silencer II™ sind eingetragene Handelsmarken der Harman Music Group Incorporated. Bemerkung: Die in diesem Handbuch angegebenen Informationen können jeder Zeit ohne Vorwarnung verändett werden. Einige in diesem Handbuch angegeben Informationen können auch durch fehlende schriftlich niedergeschriebene Veränderungen des Produktes oder... -
Seite 9: Eine Schnelle Übersicht Des Rp-3
RP-3 Teil -1 Einleitung Eine Schnelle Übersicht des RP-3 Die Vorderseite 1) Pedalbrett - Das Pedalbrett des RP-3 besteht aus 5 Fußschalter. Durch das gleichseitige Betätigen der zwei Fußschalter-Betriebsarten (<2> und<3>) können Sie vom Program-Modus zum Bank-Modus wechseln. Bei einer Veränderung der Betriebsart wird die jeweilige LED zur Anzeige Ihrer Position im Program-Modus oder Bank-Modus aufleuchten. -
Seite 10: Die Rückseite
Teil 1 Einleitung RP-3 5) Betriebsarten-LEDs - Zeigt Ihnen an, ob der RP-3 im Program- oder Bank-Modus dient. 6) Parameter-Einstellungstasten - Die <RECHTS> und <LINKS>-Parametertasten ermöglichen Ihnen auf der Parametermatrize die horizontal gelegenen Parameter-LEDs zu durchlaufen. Die <AUF> und <AB>-Parameterdrucktasten dienen zum Durchlaufen der vertikalen Effekts-LEDs der Parametermatrize. -
Seite 11: Teil-2 Einstellungen
RP-3 Teil -2 Einstellungen Teil-2 Einstellungen Anschlüße Der RP-3 kann an verschieden Geräten angeschlossen werden. Die nachfolgenden Abbildungen geben Ihnen eine Übersicht der verschieden Verbindungsmöglichkeiten. Rechter Ausgang Eingang Linker Ausgang Anschluß des RP-3 an zwei 2X12 Combos Für diejenigen unter Euch deren Leitmotiv ist ”Je größer der Sound, desto besser”, sollte dieser Anschluß sie befriedigen. Schließen Sie zunächst die Gitarre an den Eingang des RP-3. -
Seite 12: Direkt An Einen Mischer
Teil -2 Einstellungen RP-3 Rechter Ausgang Eingang Linker Ausgang Aux 1 Aux 1 Aux 1 Aux 1 Aux 1 Aux 1 Aux 1 Aux 1 Aux 2 Aux 2 Aux 2 Aux 2 Aux 2 Aux 2 Aux 2 Aux 2 Mute Mute Mute... -
Seite 13: Teil 3 - Grundlegende Arbeitsvorgänge
RP-3 Teil-3 Grundlegende Arbeitsvorgänge Teil 3 - Grundlegende Arbeitsvorgänge Über die Betriebsvorgänge des RP-3 Der RP-3 verwendet verschiedene Betriebsarten und ermöglicht eine einfache Bedienung der Effekte und Parameter. Die Betriebsarten sind die folgenden: PROGRAM MODUS Diese Betriebsart erlaubt Ihnen die 30 Hersteller- und 30 Benutzer-Programme zu durchlaufen, indem Sie die Value <AUF> und <AB>- Drucktasten, sowie die <AUF>... -
Seite 14: Bypass Modus
Teil-3 Grundlegende Arbeitsvorgänge RP-3 BYPASS MODUS Diese Funktion ermöglicht Ihnen die Effekte der RP-3 zu umgehen. Stellen Sie durch das gleichzeitige Betätigen der Fußschalter <2 & 3> den Bypass-Modus ein : by wird auf dem Bildschirm aufleuchten, um Ihre Position im Bypass-Modus anzuzeigen. Wenn Sie diesen Modus beenden, zeigt der RP-3 die vorherige Betriebsart an. -
Seite 15: Teil 4 - Effekte Und Parameter
RP-3 Teil - 4 Effekte und Parameter TEIL 4 - EFFEKTE UND PARAMETER Über die Parametermatrize Die Parametermatrize zeigt alle in dem RP-3 verfügbaren Effekte und Parameter. Die Parameter sind in Reihen und Spalten angeordnet. Benutzen Sie die Parameter-Einstellungstasten, um die Matrize zu durchlaufen. Die Effekte und deren Parameter sind die folgenden : Parameter Angezeigte Werte O n - b y... -
Seite 16: Verzerrung (Distortion)
Teil - 4 Effekte und Parameter RP-3 Verzerrung (Distortion) Parameter Angezeigte Werte O n - b y On/Bypass G r - o d Type 0 . . . 9 9 On/Bypass Level ¡ 0 - 1 1 Gain Die Verzerrungs(Distortion)-Funktion des RP-3 erlaubt zwei besonders anpassungsfähige Distortion-Arten , die die subtilen Blues-Töne bis hin zu dem extremen Gain eines vollaufgedrehten Röhren-Stacks hervorbringen können. -
Seite 17: Gate/Swell
RP-3 Teil - 4 Effekte und Parameter Gate/Swell Parameter Angezeigte Werte O n - b y On/Bypass 1 - 2 0 Type L O - H I . Threshold Der Noise Gate des RP-3 erlaubt eine digitale fachmännische Verminderung der Hintergrundgeräusche. Gate/Swell Dient zur Ein-/Ausschaltung des Noise Gate. -
Seite 18: Chorus
Teil - 4 Effekte und Parameter RP-3 Ch (Chorus) Parameter Angezeigte Werte 0 . . . 9 9 Speed 1 . . . 9 9 Depth Der RP-3 ist mit einem durch seinen Charakter und seine außergewöhnliche Klangfülle einmaligen Chorus-Effekt ausgestattet. Dieser Doppel-Chorus ermöglicht einen unglaublich reichen Effekt, indem er mehrere Signale mit verschiedenen Phasenänderungen benutzt. -
Seite 19: Tremolo
RP-3 Teil - 4 Effekte und Parameter tr (Tremolo) Parameter Angezeigte Werte 0 . . . 9 9 Speed 1 . . . 9 9 Depth Der Tremolo ist einer der ersten verwendeten Effekte, insbesondere auf den Gitarrenverstärkern. Er wird deshalb oft mit einem ”Vintage”- Effekt verglichen. -
Seite 20: Pitch Shifter
Teil - 4 Effekte und Parameter RP-3 Pt (Pitch Shifting) Parameter Angezeigte Werte - 1 2 . . . 0 . . . 2 4 Amount - 1 5 . . . 0 . . . 1 5 Key/Bend Der Pitch Shifting-Effekt des RP-3 ermöglicht Ihnen die Tonhöhe von 0 bis 24 Halbtöne über, oder 12 Halbtöne unter der ursprünglichen Höhe des Eingangssignals einzustellen. -
Seite 21: Harmony
RP-3 Teil - 4 Effekte und Parameter H1-H6 (Harmony) Parameter Angezeigte Werte H 1 . . H 6 Type O d . . . O u Amount . . . G # Key/Bend Der RP-3 ist mit einer automatischen Harmonie-Einstellung besetzt. Diese Funktion ermöglicht Ihnen die Tonalität, die Tonleiter und die Verlagerung des Signals einzustellen. -
Seite 22: Reverb
Teil - 4 Effekte und Parameter RP-3 Reverb Angezeigte Werte Parameter O n - b y On/Bypass C L . . . S P Type 0 . . . 9 9 Level 1 . . . 1 0 Decay Time Die Ambiente oder der Reverb-Effekt werden durch die an den Wänden oder Objekten zurückgeworfene Schallenergie erzeugt. -
Seite 23: Expression-Pedal
RP-3 Teil - 4 Effekte und Parameter Expression-Pedal Parameter Angezeigte Werte O F . . . A H - S P - D e - b d - F b - L 1 - L 2 Expression Das Expression-Pedal ermöglicht Ihnen die Parameter in Realzeit zu kontrollieren. Expression Wählt den für das Expression-Pedal bestimmten Parameter zwischen den 8 nachfolgenden aus. -
Seite 24: Teil 5 - Anhang
Teil - 5 Anhang RP-3 Teil 5 - Anhang Reinitializierung des RP-3 Diese Funktion ermöglicht Ihnen, die werkeingestellten Daten des RP-3 wieder einzustellen und das Expression-Pedal zu kalibrieren. WARNUNG: Diese Funktion zerstört alle Benutzer(User)-Einstellungen. Sie sind nicht wiederzuerlangen! Um die werkeingestellten Programme wieder einzustellen, handeln Sie wie nachfolgend erklärt: 1. -
Seite 25: Technische Daten
RP-3 Teil - 5 Anhang Bemerkungen A/D Wandler: 20 bit D/A Wandler: 20 bit Abtastfrequenz: 40 kHz DSP Teil: Aufbau: Static-Dynamic Instruction Set Computer (S-DISC™) Signalbearbeitung: 24 bits (144.5 dB) Interne Bearbeitung: 48 bits (289 dB) Dynamischer Speicher: 256k x 24 bits (3.5 Sekunden) Statischer Speicher: 24-bit 256 (6.55 Millisekunden) Datenverarbeitung (ALU): 10.0 MIPS Adressierungsverarbeitung (ALU): 15.0 MIPS... -
Seite 26: Preset-Liste
Teil - 5 Anhang RP-3 Preset Liste Das Nachfolgende listet alle werkeingestellte Programme des RP-3 auf. Bank 5 Modern Bank 0 Vorführung 51 Whammy Head 0-1 Solo 52 To the Wall 0-2 Klares Phasing 53 Phase-Delic 0-3 Schwerer Rhytmus Bank 6 Retro Bank 1 Heavy 61 Surfer Dude 11 Crusher... - Seite 27 Preset-Tabelle Tabellen wurden beigefügt, die es Ihnen ermöglichen werden Ihre Lieblingseinstellungen aufzubewahren. BANK: BANK: BANK: On/Bypass Type Amount COMPRESSOR On/Bypass Amount DISTORTION On/Bypass Type On Level Bypass Level Gain EQUALIZER On/Bypass Low Gain Frequency Gain High Gain EQUALIZER On/Bypass Type Threshold MOD PITCH On/Bypass...
- Seite 28 Digitech™, RP-3™, and S-DISC™II sind eingetragene Handelsmarken der Harman Music Group Incorporated Copyright © 1998 Harman Music Group Incorporated Gedruckt in den U.S.A. 2/98 Hergestellt in den U.S.A. RP-3 18-2220-A Lernen Sie Digitech auf dem World Wide Web kennen unter: http://www.digitech.com...
