Kibernetik Nanyo 25A Betriebsanleitung
Mobiles klimagerät
Verwandte Anleitungen für Kibernetik Nanyo 25A
Inhaltszusammenfassung für Kibernetik Nanyo 25A
- Seite 1 M o bi l es Kl i m ag e rä t | N an yo 2 5 A C l i m ati s eu r m o bi l e | N an yo 2 5 A Betriebsanleitung Mode d’emploi...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung | Klimagerät Nanyo 25A Inhaltsverzeichnis 1 | Einführung 2 | Technische Daten 3 | Sicherheitshinweise 4 | Gerätebeschreibung 5 | Installation 6 | Bedienung 7 | Entwässerung 8 | Reinigung und Wartung 9 | Problembehebung... -
Seite 3: Einführung
Betriebsanleitung | Klimagerät Nanyo 25A 1 | Einführung Herzlichen Dank für Ihren Kauf. Bitte lesen Sie die Betriebsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen und bewahren Sie sie danach an einem sicheren Ort auf. 2 | Technische Daten Kühlkapazität... -
Seite 4: Sicherheitshinweise
Betriebsanleitung | Klimagerät Nanyo 25A 3 | Sicherheitshinweise Allgemeine Sicherheitshinweise Benutzen Sie die Klimaanlage nur in der aufrechten Position auf einem geraden Un- • tergrund und mindestens 50 cm von jeglichen Objekten entfernt (Fig. 1 & 4). Platzieren Sie nichts auf der Einheit oder beim Einzug/Ausgabe der Luft (Fig 2). -
Seite 5: Gerätebeschreibung

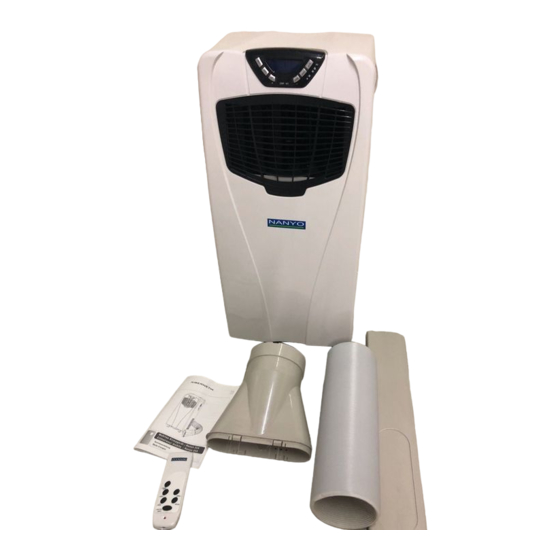

Betriebsanleitung | Klimagerät Nanyo 25A 4 | Gerätebeschreibung Vorderseite Rückseite Beschreibung Beschreibung Anzeigefenster Stromversorgung Bedienfeld Luftfilter Knöpfe Lufteinzug Luftaustritt Abluftanschluss Handgriff Lufteinzug Räder / Rolle Wasserstopper / Entwässerungspunkt Zubehör Beschreibung Fenster oder Wandmontage Abluftschlauch Aktivkohle-Filter Fensteranschluss Schlauch für die ununterbrochene Entwässerung... -
Seite 6: Installation
Betriebsanleitung | Klimagerät Nanyo 25A 5 | Installation Dies ist ein Mobiles Klimagerät, das von Raum zu Raum transportiert werden kann. Installation des Abluftschlauchs und dem Fensteranschlusses Öffnen Sie das Fenster und stecken Sie den Fensteranschluss in die offene Stelle. - Seite 7 Betriebsanleitung | Klimagerät Nanyo 25A Montage des Abluftschlauchs FIG 9 FIG 10 FIG 11 FIG 12 Benutzen Sie nur den bereitgestellten Schlauch und den Clipabführungsschlauch am hinteren Ende der Anlage Vermeiden Sie Schleifen und Schlaufen im Abführungsschlauch, da diese wegge- triebene feuchte Luft die Einheit zu Überhitzung und Abschluss bringt.
- Seite 8 Betriebsanleitung | Klimagerät Nanyo 25A Installation des Aktivkohle-Filters Nehmen Sie den Filterrahmen heraus Nehmen Sie den Aktivkohle-Filter aus dem Plastiksack Setzen Sie den Aktivkohle-Filter am hinteren Ende der Einheit ein. Setzen Sie den Filterrahmen wieder ein.
-
Seite 9: Bedienung
Betriebsanleitung | Klimagerät Nanyo 25A 6 | Bedienung Beschreibung Beschreibung ON / OFF (Strom) Knopf Hohe Kühlung Timer Knopf Ventilatormodus Timer-Betrieb Anzeige Kühlmodus Anzeige „Temperatur rauf“ Knopf Automatischer Modus Anzeige für Kompressor Modus wählen „Wasser voll“ Anzeige Ventilatorgeschwindigkeit „Temperatur runter“ Knopf... - Seite 10 Betriebsanleitung | Klimagerät Nanyo 25A Einstellungsfunktionen Drücken Sie MODE um den Arbeitsmodus festzusetzen: Automatisch, Kühlung oder Ventilator. Temperatureinstellung Drücken Sie 'Temperatur rauf' oder 'Temperatur runter' um die gewünschte Tempe- ratur zu regulieren. Das Anzeigefenster zeigt die eingestellte Temperatur an, wenn Sie Temperatur rauf oder Temperatur runter drücken, sonst wird nur die Temperatur im Raum angezeigt.
- Seite 11 Betriebsanleitung | Klimagerät Nanyo 25A Regulation der Luftstromrichtung Drehen Sie den Roller an der Entlüftungsöffnung horizontal um die Luftströmungsrichtung zu steuern. Wichtig Um das Leben des Kompressors auszudehnen, warten Sie bitte nach dem Aus- schalten immer mindestens 3 Minuten bis Sie die Anlage wieder einschalten Die Klimaanlage schaltet ab wenn die Innentemperatur tiefer als die eingestellte Temperatur ist.
-
Seite 12: Entwässerung
Betriebsanleitung | Klimagerät Nanyo 25A 7 | Entwässerung Während dem Prozess des Kühlens entsteht Kondenswasser, das in der Einheit gesammelt wird. Sobald der Behälter voll ist, werden der Kompressor und der Motor stoppen und die Einheit wird surren (um das Surren zu stoppen, können Sie jeden Knopf drücken). Die “Wasser voll” An- zeige wird blinken. - Seite 13 Betriebsanleitung | Klimagerät Nanyo 25A Automatische Entleerung des Wassertanks Entfernen Sie den Abflussdrehknopf- und -gummistecker und behalten Sie ihn für • zukünftigen Gebrauch. Verbinden Sie den Abflussdrehknopf mit der Wasserausgabe wie abgebildet (FIG • 17) und setzen Sie das andere Ende in einen Abfluss.
-
Seite 14: Reinigung Und Wartung
Betriebsanleitung | Klimagerät Nanyo 25A 8 | Reinigung und Wartung Ziehen Sie den Stecker, bevor Sie mit der Reinigung der Klimaanlage beginnen. Reinigen Sie das Gerät regelmässig um dessen Effizienz zu maximieren. Reinigung des Gehäuses Benutzen Sie ein weiches, feuchtes Tuch um das Gehäuse zu reinigen. Vermeiden Sie ag- gressive Chemikalien, Benzin, chemisch behandelte Tücher oder andere reinigende Lösun-... -
Seite 15: Problembehebung
Betriebsanleitung | Klimagerät Nanyo 25A 9 | Problembehebung Problem Grund Ist die Klimaanlage eingesteckt? Die Klimaanlage läuft nicht. Gibt ese ein Stromproblem? Ist die Zeit / „Wasser voll“ Anzeige leuchtend? Ist die Raumtemperatur niedriger als die eingestellte Temperatur? Die Anlage läuft schlecht. - Seite 16 Betriebsanleitung | Klimagerät Nanyo 25A...
