Betrieb
1. Schalten Sie Sender, Empfänger und alle angeschlossenen Geräte ein.
2. Die DIP-Schalter von Empfänger und Zielsender auf die gleiche Position einstellen. Stellen Sie sicher, dass sich alle
DIP-Schalter der übrigen Sender in einer anderen Position befinden. (Es wird lediglich das Bild der aktiven Verbindung
mit gleicher ID übertragen)
3. Drücken Sie die CONNECT-Taste auf der Vorderseite der Empfängereinheit, um den Zielsender anzuschließen.
4. Drücken Sie die Taste MODE auf der Vorderseite des Senders, um die Bildqualität beim Streaming umzuschalten. Zwei
verschiedene Streaming-Modi stehen zur Verfügung, Grafik und Video sind verfügbar. Abhängig von der Bandbreite des
angeschlossenen Netzwerks können Sie einen geeigneten Anzeigemodus auswählen.
Graphic Modus: Liefert das Bild in bester Qualität. Erfordert die max. Bandbreite des Netzwerks.
Video Modus: Passt die Streaming-Videoqualität automatisch an die aktuelle Netzwerkbandbreite an. Um die reibungslose
Wiedergabe von Streaming-Video zu gewährleisten, wird empfohlen, die Option Videomodus zu wählen, wenn die Netzwerk-
bandbreite begrenzt ist.

10. FERNSTEUERUNG

(Nur mit optional erhältlicher IR-Fernbedienung möglich)
Um den Media-Player (sofern diese Funktion vom Media-Player unterstützt wird) von der Konsole aus zu steuern, steht die
Infrarot Fernsteuerungsfunktion zur Verfügung. Platzieren Sie den IR-Empfänger in der Nähe der Konsole und das andere Ende
an der Buchse des IR-Empfängers an der Empfängereinheit. Platzieren Sie den IR-Sender an einer Stelle, die dem IR-Empfän-
ger des Mediaplayers zugewandt ist, und das andere Ende an der Buchse des IR-Senders am Sender. Die folgende Abbildung

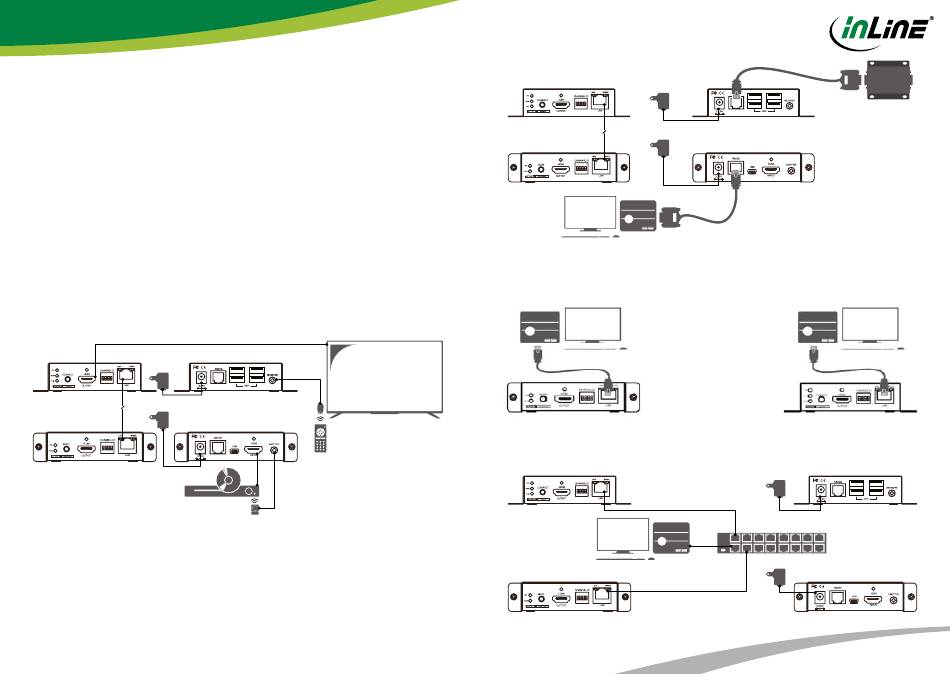

zeigt die Verbindung zwischen Sender und Empfänger. Die folgende Abbildung zeigt ein Beispiel für eine Punkt-zu-Punkt-Ver-
bindung, auch der Modus von Punkt-zu-Mehrpunkt ist ähnlich.
Empfänger Front
Netzteil
Netzteil
Sender Front
Mediaplayer

11. RS232-VERBINDUNG

Der Extender verlängert nicht nur HDMI-Signale, sondern auch RS-232-Geräteerweiterungen. Die folgende Abbildung zeigt ein
Beispiel für eine Punkt-zu-Punkt-Verbindung, auch der Modus von Punkt-zu-Mehrpunkt ist ähnlich.
8
Empfänger Rückseite
HDMI 4K UHD TV
Sender Rückseite
IR-Fernbedienung
IR Sender
Empfänger Front
Netzteil
Netzteil
Sender Front
PC

12. PC-ANSCHLUSSSCHEMA

Dieser Extender unterstützt die Konfiguration über das Webinterface. Für den Zugriff auf die Konfigurationsseiten ist ein PC
erforderlich. Bitte wählen Sie eine geeignete Verbindungsart entsprechend Ihrer Netzwerkstruktur.
Direkter Anschluss
PC
Tastatur und Maus
Sender Front
Verbindung über einen Switch
Empfänger Front
PC
Tastatur und Maus
Sender Front
info@inline-info.com
Empfänger Rückseite
RS-232 device
Sender Rückseite
PC
Tastatur und Maus
Empfänger Front
Empfänger Rückseite
Netzteil
Gigabit Ethernet Switch
Netzteil
Empfänger Rückseite
