4. VERPACKUNGSINHALT

• Sendereinheit 1x
• Empfängereinheit 1x
• Netzteil 2x
Optional können Sie über ihren Fachhändler ein Fernbedienungsset (Art.-Nr.: 57827S) erwerben, um die Infrarot-Signale
zu übertragen.

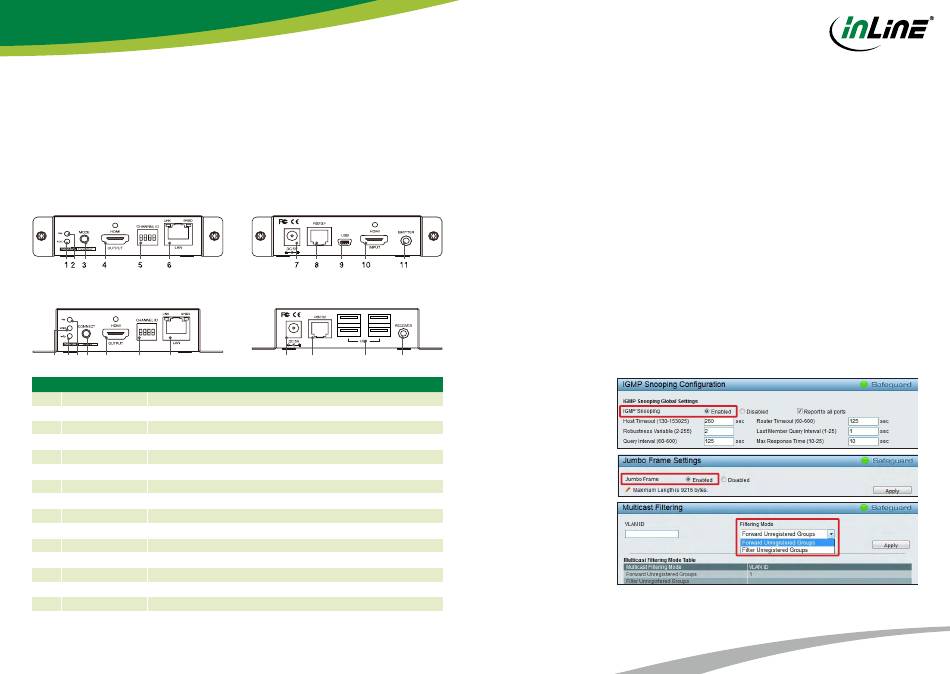

5. PRODUKTÜBERSICHT
A. TRANSMITTER/SENDER
Vorderseite
B. RECEIVER/EMPFÄNGER
Vorderseite
1 12 2 13 4 5 6
Nr. Gegenstand Beschreibung
1 Video Anzeige Leuchtet, wenn Video übertragen wird.
2 Power Anzeige Leuchtet, wenn das Gerät eingeschaltet ist.
3 Mode Taste Drücken Sie diese Taste, um den Grafikmodus oder den Videomodus auszuwählen.
4 HDMI Ausgang Anschluss an ein HDMI-Anzeigegerät.
5 DIP Schalter 4-fach DIP-Schalter zur Kopplung von Sender und Empfänger.
6 LAN Buchse Mit dem Sender/Empfänger verbinden.
7 Stromanschluss An das Netzteil anschließen.
RS232 Anschluss Anschluss an ein RS232-Gerät.
8
9 Mini USB Buchse Anschluss an einen USB-Port der Quelle / PC.
10 HDMI Eingang Anschluss an eine Videoquelle/einen PC.
11 IR-Sender An den IR-Sender anschließen.
12 USB Anzeige Leuchtet, wenn ein USB-Gerät ausgewählt und angeschlossen ist.
13 RX Verbindungstaste Schließen Sie Sender und Empfänger wieder an.
14 RS232 Anschluss Anschluss an ein RS-232-Gerät.
USB A Buchsen Anschlüsse für USB-Geräte.
15
16 IR-Empfänger An den IR-Empfänger anschließen.
4
• RS-232 Kabel 2x
• HDMI Kabel 1x
• USB Kabel A zu Mini-B 1x
Rückseite
Rückseite
7 14 15 16

6. ANWENDUNG

Es gibt verschiedene Anwendungsszenarien dieses Extenders, z.B. Punkt-zu-Punkt- oder Mehrfachverbindungen. Bitte
wählen Sie den gewünschten Modus je nach Anforderung. Bevor Sie mit der Installation beginnen, sollten Sie folgende
Punkte beachten:
• Planen Sie den Installationspfad und setzen Sie das UTP-Kabel zur Verlängerung ein.
• Planen Sie den Verlauf, durch den das CAT5E UTP-Kabel (oder ein Netzwerkkabel höherer Kategorie) über die Entfer-
nung zwischen den Sendern und den Empfängern verlegt wird. Sie sollten den Layoutpfad nicht nur unter Berücksich-
tigung der kürzestmöglichen Länge, sondern auch unter Berücksichtigung der geringsten elektromagnetischen Störun-
gen wählen.
Hinweise:
1. Verwenden Sie ein hochwertiges Patchkabel der Kategorie Cat.5e oder höher mit einem möglichst hohen Querschnitt
und einem hochwertigen Leitermaterial (z. B. Kupfer), um die bestmögliche Bildqualität zu erhalten.
2. Die Komponenten des Extenders (Sender / Empfänger) benötigen jeweils eine Steckdose. Dies sollte bei der Planung
berücksichtigt werden.

7. ANFORDERUNG GIGABIT ETHERNET SWITCH

Bei der Gruppierung von Sender- und Empfänger-Einheit ist ein Gigabit-Ethernet-Switch aufgrund des Bandbreitenbedarfs
erforderlich.
Einige Funktionen des Gigabit Ethernet Switch sind erforderlich, z.B. IGMP Snooping, Multicast Filtering und Jumbo
Frame, andere Spezifikationen wie IGMP Querier, IGMP v2 und IGMP Fast Leave werden dringend empfohlen. Wenn
mehr als ein Sender ohne IGMP Querier Unterstützung des Switches an dasselbe Netzwerk angeschlossen wird, funktio-
niert das Extender-System möglicherweise nicht korrekt. Die folgenden Bilder sind Beispiele für die Einstellungen. Weitere
Einzelheiten entnehmen Sie bitte der Bedienungsanleitung des Switches.
IGMP Snooping
Jumbo Frame
Multicast Filtering
Wenn das angeschlossene Netzwerk in einer kaskadierenden Architektur aufgebaut ist, stellen Sie sicher, dass genügend
Bandbreite zwischen den Switches zur Verfügung steht, andernfalls kann dies die Videoqualität beeinträchtigen.
