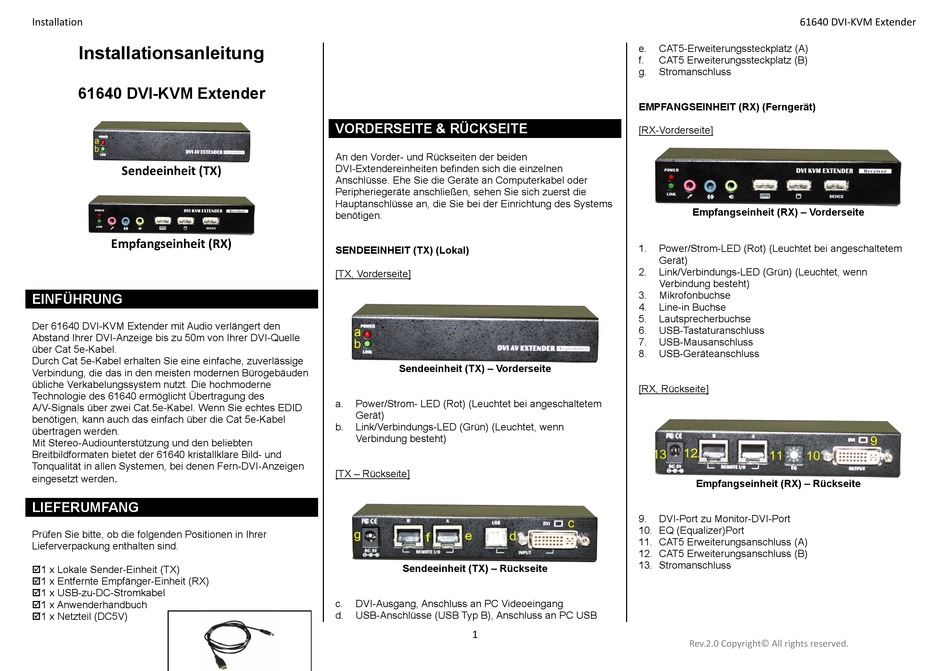

Installation
Installationsanleitung
61640 DVI-KVM Extender
Sendeeinheit (TX)
Empfangseinheit (RX)
EINFÜHRUNG
Der 61640 DVI-KVM Extender mit Audio verlängert den
Abstand Ihrer DVI-Anzeige bis zu 50m von Ihrer DVI-Quelle
über Cat 5e-Kabel.
Durch Cat 5e-Kabel erhalten Sie eine einfache, zuverlässige
Verbindung, die das in den meisten modernen Bürogebäuden
übliche Verkabelungssystem nutzt. Die hochmoderne
Technologie des 61640 ermöglicht Übertragung des
A/V-Signals über zwei Cat.5e-Kabel. Wenn Sie echtes EDID
benötigen, kann auch das einfach über die Cat 5e-Kabel
übertragen werden.
Mit Stereo-Audiounterstützung und den beliebten
Breitbildformaten bietet der 61640 kristallklare Bild- und
Tonqualität in allen Systemen, bei denen Fern-DVI-Anzeigen
.
eingesetzt werden
LIEFERUMFANG
Prüfen Sie bitte, ob die folgenden Positionen in Ihrer
Lieferverpackung enthalten sind.
1 x Lokale Sender-Einheit (TX)
1 x Entfernte Empfänger-Einheit (RX)
1 x USB-zu-DC-Stromkabel
1 x Anwenderhandbuch
1 x Netzteil (DC5V)
VORDERSEITE & RÜCKSEITE
An den Vorder- und Rückseiten der beiden
DVI-Extendereinheiten befinden sich die einzelnen
Anschlüsse. Ehe Sie die Geräte an Computerkabel oder
Peripheriegeräte anschließen, sehen Sie sich zuerst die
Hauptanschlüsse an, die Sie bei der Einrichtung des Systems
benötigen.
SENDEEINHEIT (TX) (Lokal)
[TX, Vorderseite]
Sendeeinheit (TX) – Vorderseite
a.
Power/Strom- LED (Rot) (Leuchtet bei angeschaltetem
Gerät)
b.
Link/Verbindungs-LED (Grün) (Leuchtet, wenn
Verbindung besteht)
[TX – Rückseite]
Sendeeinheit (TX) – Rückseite
c.
DVI-Ausgang, Anschluss an PC Videoeingang
d.
USB-Anschlüsse (USB Typ B), Anschluss an PC USB
1
61640 DVI-KVM Extender
e.
CAT5-Erweiterungssteckplatz (A)
f.
CAT5 Erweiterungssteckplatz (B)
g.
Stromanschluss
EMPFANGSEINHEIT (RX) (Ferngerät)
[RX-Vorderseite]
Empfangseinheit (RX) – Vorderseite
1.
Power/Strom-LED (Rot) (Leuchtet bei angeschaltetem
Gerät)
2.
Link/Verbindungs-LED (Grün) (Leuchtet, wenn
Verbindung besteht)
3.
Mikrofonbuchse
4.
Line-in Buchse
5.
Lautsprecherbuchse
6.
USB-Tastaturanschluss
7.
USB-Mausanschluss
8.
USB-Geräteanschluss
[RX, Rückseite]
Empfangseinheit (RX) – Rückseite
9.
DVI-Port zu Monitor-DVI-Port
10. EQ (Equalizer)Port
11. CAT5 Erweiterungsanschluss (A)
12. CAT5 Erweiterungsanschluss (B)
13. Stromanschluss
Rev.2.0 Copyright© All rights reserved.
