Telcoma Automations ZEN 100E Bedienungsanleitung Seite 77

D

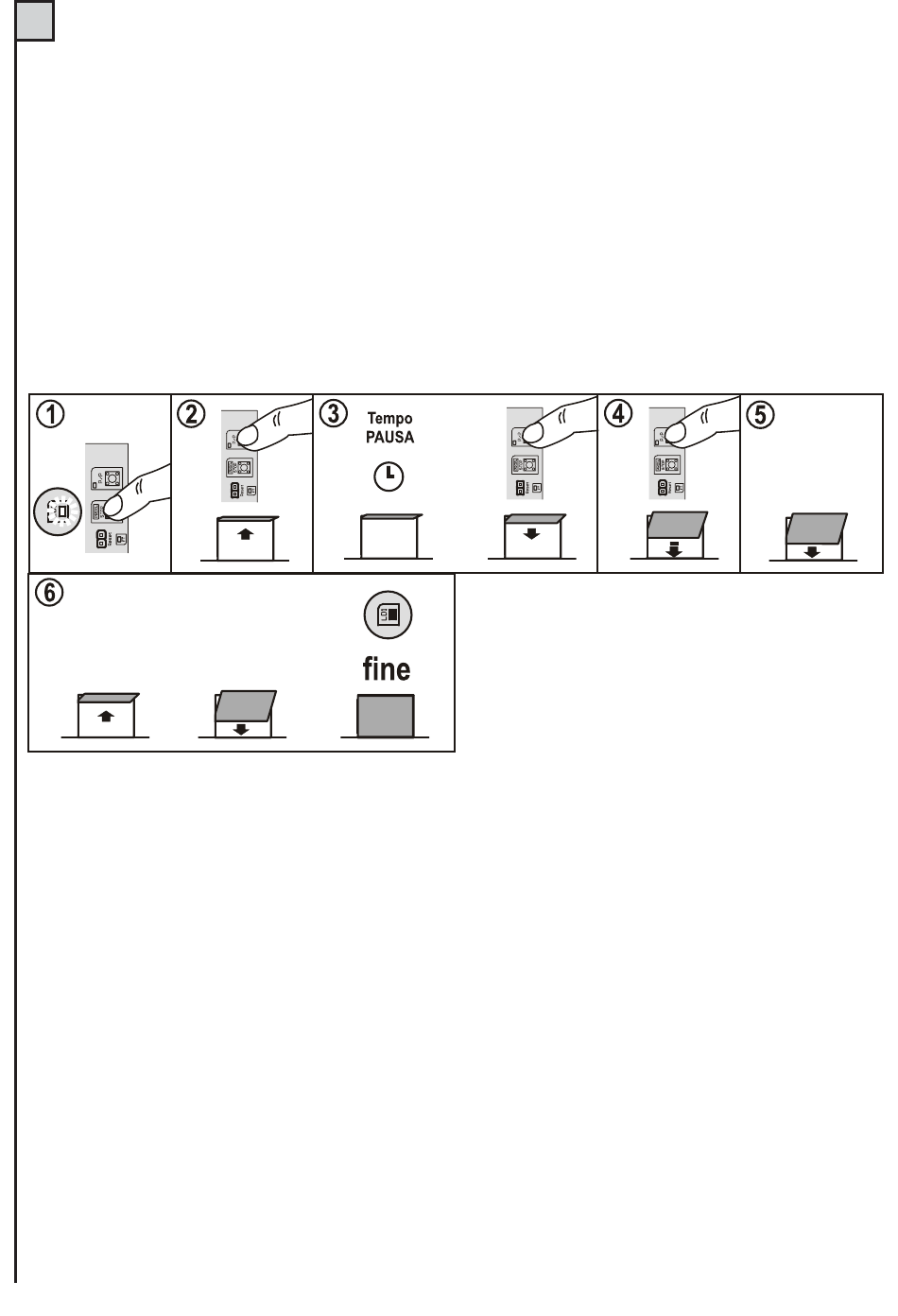

Fortschrittliche Programmierung Dip 6 und Dip 9 auf Position ON
Programmierbare Pausenzeit und Schließverlangsamung
1) Den Druckknopf STOPP/PROG zirka 5 Sek. gedrückt halten, bis die Led LD1 erleuchtet.
2) Den Druckknopf PP drucken, der motor ofnet sich und erreicht den mechanischen stop. Abb. 2A.
3) Die gewünschte Pausenzeit abwarten, dann erneut PP drücken, der Antrieb schließt wieder.
4) PP drücken, wenn die Verlangsamung beginnen soll, der Antrieb bremst.
5) Der Antrieb erreicht die Schließfeststellvorrichtung – ABB. 1A.
6) Der Antrieb führt einen vollständigen Probe-Zyklus aus (Öffnen und Schließen)
Anmerkung: Wenn der Schließpunkt von Hand gegeben werden soll (Punkt 5), die Feststellvorrichtung ABB. 1A entfernen
und den Druckknopf PP drücken, nachdem die gewünschte Schließposition erreicht wurde.
Spezielle Funktionen
Wenn die Schließposition nicht die gewünschte ist, kann eine Genauigkeitseinstellung vorgenommen werden:
1) Bei geschlossenem Tor das Dip 8 auf ON stellen, die Led LD1 beginnt zu blinken.
2) Den Druckknopf STOPP/PROG drücken, um das Tor um einige mm zu schließen.
3) Den Druckknopf PP drücken, um das Tor um einige mm zu öffnen.
4) Das Dip 8 auf OFF zurückstellen.
5) Eine Bewegung ausführen und die Schließposition kontrollieren.
