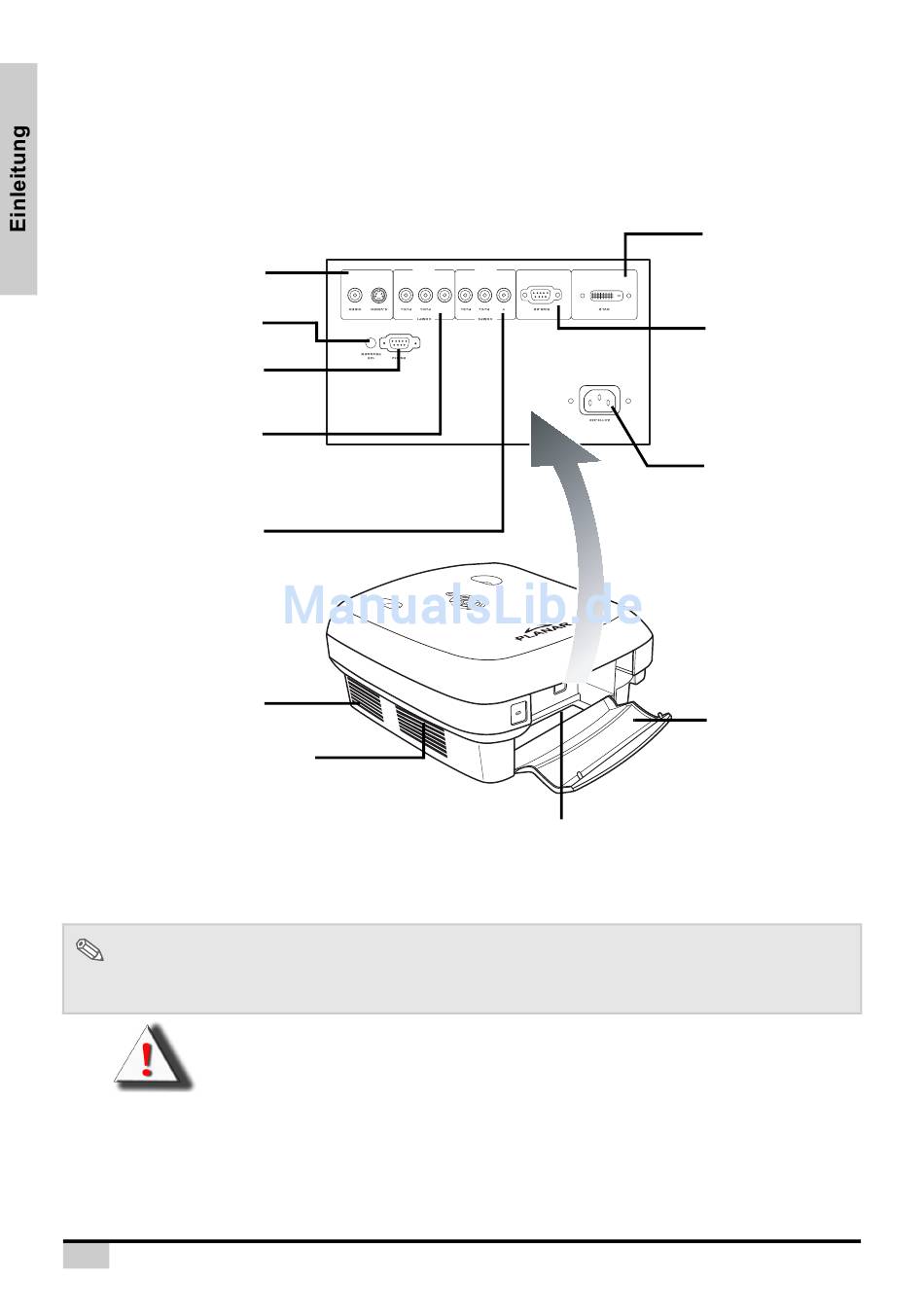

Projektor (Rückansicht)
Quelle 5: Video/S-Video
Anschlüsse für Videogeräte mit
S-Video- oder Composite-
Anschluss.
12 V-Trigger
Anschluss zur
Bildschimsteuerung
RS 232C-Anschluss
Firmware-Aktualisierung/
Steuerung.
Quelle 1: Component 1
Anschlüsse für Component-
YPbPr/YCbCr.
Quelle 2: Component 2
Anschlüsse für Component
und YPbPr/YCbCr.
Kühlungslüfter
Lufteinlass
Hinweis
• Kabel sollten durch die Bodenaussparung geführt werden. Die Rückwand erlaubt einfachen Zugang
zu den Anschlüssen und verdeckt die Kabel nach der Installation.
WARNUNG! Die Projektorlampe kann sehr heiß werden; dadurch kann unangenehm heiße
Luft durch die Belüftungsöffnungen austreten.
4
COMP1
COMP2
VIDEO
S-VIDEO
P
/C
P
/C
Y
P
/C
P
/C
Y
R
R
B
B
R
R
B
B
Y
12V
RS-232
TRUGGER
Bodenaussparung
Quelle 3: DVI
Anschluss für Computer
und RGB-
Signalquellen.
RGB-HD
DVI-D
AC110-240
Quelle 4: PC
Digitalvideoanschluss.
Netzanschluss
Eingang: 100 - 240 V
Wechselspannung
3,5 A, 50/60 Hz
Rückwand
Die Rückwand nehmen
Sie ab, um an die
Anschlüsse zu
gelangen.
