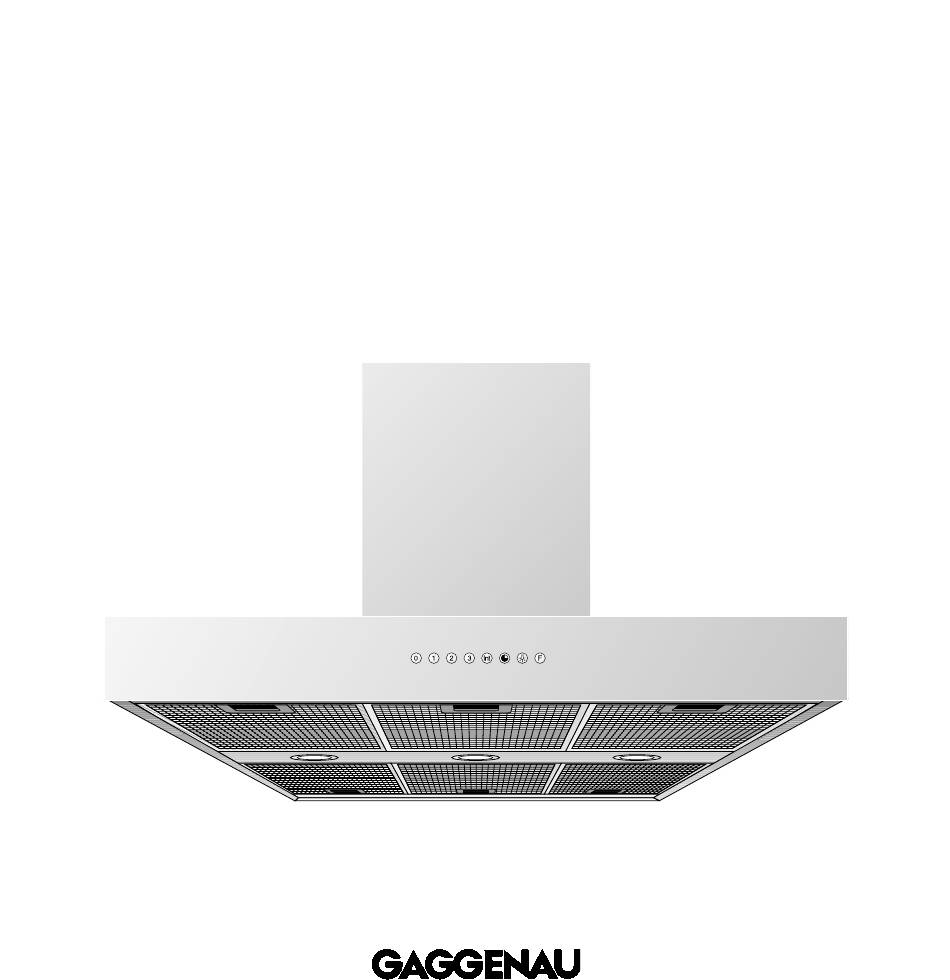

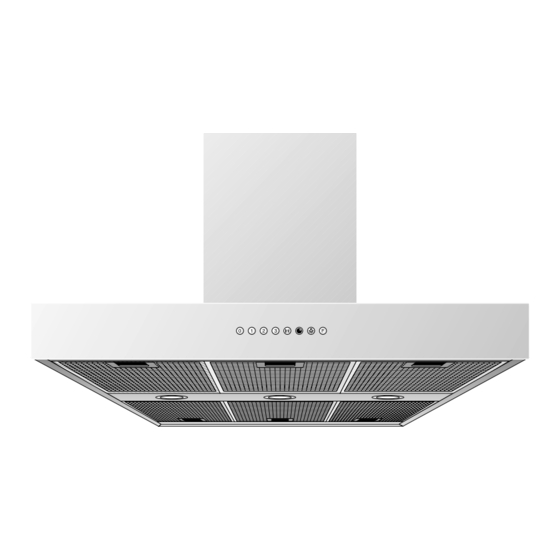

AH 590-120 AH 592-120 Vorwort Seite 3-4 1. Wichtige Hinweise 1.1 Zur Sicherheit Seite 3 1.2 Zur ersten Inbetriebnahme Seite 4 1.3 Zur Benutzung Seite 4 2. Ausstattungsmerkmale Seite 5 3. Bedienung Seite 6-8 4. Reinigung und Pflege Seite 9-10 5.
Vorwort Mit Ihrer neuen Abzugshaube wird Ihnen das Arbeiten in der Küche noch mehr Freude bereiten. Das Gerät bietet Ihnen zahlreiche Vorteile: – eine gute Absaugleistung bei niedrigen Geräuschwerten, – eine große Anzahl von Bedienfunktionen, – eine optimale Ausleuchtung der Kochfläche durch dimmbares Halogenlicht.
1. Wichtige Hinweise 1.1 Zur Sicherheit – Beschädigte Geräte dürfen nicht in Betrieb – Bei jeder Wartungsmaßnahme ist das Gerät vom Stromnetz zu trennen. Ziehen Sie zu diesem genommen werden. – Das Gerät darf nur von einem autorisierten Zweck den Netzstecker oder betätigen Sie die Fachmann unter Beachtung aller einschlägigen entsprechende Sicherung.
Sicherungen im Haushalt. Liegt es nicht an von einem Fachmann installiert und angeschlos- der Stromversorgung, verständigen Sie bitte Ihren sen werden. Fachhändler oder den zuständigen Gaggenau Kundendienst. – Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungs- und Montageanleitung sorgfältig durch.
3. Bedienung Alle Funktionswahl-Tasten, mit Ausnahme der Taste 0 („Motor aus“), sind nach Betätigen grün hinterleuchtet. Licht Die Beleuchtung kann unabhängig vom Betrieb der Abzugshaube durch Betätigen der Taste ein- bzw. ausgeschaltet werden (s. Abb. 4). Wenn Sie die Taste kurz antippen, fährt die Beleuchtung hoch auf die maximale Stufe.
Seite 8
Beim Anbraten und Braten in der offenen Pfanne sollte die Taste Int für Intensivstufe gedrückt wer- den (s. Abb. 6). Haben Sie die Haube durch Betätigen der Intensiv- stufe eingeschaltet, wird diese automatisch nach einer Dauer von 5 Minuten wieder ausgeschaltet. Abb.
Seite 9
Spezialfunktionen: Intensiv-Zeitdauer: Durch gleichzeitiges Betätigen der Int-Taste und der Tasten 1, 2 oder 3 können Sie die Zeitdauer der Intensiv-Stufe auf 3, 5 oder 10 Minuten einstellen und abspeichern (s. Abb. 9); Auslieferungszustand sind fünf Minuten, d.h. Tastenkombination oder oder Int/Taste 2.
4. Reinigung und Pflege Reinigung der Fettfilter Nach einer Betriebszeit von 30 Stunden blinkt die Fettfilter-Sättigungsanzeige F (s. Abb. 3). Das Blin- ken dieser Kontrollleuchte signalisiert Ihnen, dass die Fettfilter gereinigt werden sollten. Selbstver- ständlich ist das Reinigen der Fettfilter jederzeit, auch ohne Blinken der Fettfilter-Sättigungsanzeige, möglich.
Seite 11
Reinigung der Abzugshaube Reinigen Sie die Abzugshaube und die Lüftungs- kanäle in Aluminiumdesign (LK 590-011/021/031) nur mit einem weichen Tuch und milder Spüllauge. Reinigen Sie die Lüftungskanäle in Edelstahl- design (LK 590-010/020/030) mit einem weichen Tuch und milder Spüllauge und tragen Sie Edel- stahlpflegemittel mit einem weichen Lappen auf die Metalloberfläche auf.
Wenn die Stromversorgung in Ordnung ist, das Gerät aber trotzdem nicht funktioniert, dann verständigen Sie bitte Ihren Fachhändler oder den zuständigen Gaggenau-Kundendienst. Geben Sie den Gerätetyp an (s. Typenschild). Reparaturen dürfen nur von autorisierten Fachleu- ten durchgeführt werden, damit die Sicherheit des Gerätes gewährleistet bleibt.
6. Montageanleitung 6.1 Technische Daten 6.2 Einbau Gewicht ohne Tragegestell und LK: Die Installation der Haube ist unter Beachtung AH 590: 35 kg der einschlägigen Vorschriften der Energiever- AH 592: 33 kg sorgungsunternehmen sowie der Bauverordnungs- vorschriften der Länder vorzunehmen. Gewicht mit Tragegestell und LK: Der Mindestabstand von der Arbeitsplatte bis max.
Seite 14
Als Abluftleitung können flexible Aluminiumrohre, Die Abzugshaube ist mit der Ausblasöffnung nach korrosionsgeschützte Blechrohre sowie Abluftrohre, oben ausgestattet. deren Baustoff der Brandklasse B1 nach DIN 4102 Zur Abluftführung durch die Außenwand empfehlen entspricht, verwendet werden. Die Abluftrohre soll- wir die Verwendung unseres Teleskopmauerkastens ten eine Nennweite von 150 mm aufweisen.
Seite 15
Mindestabstand von 700 mm einzuhalten. Die Absaugung erfolgt durch ein externes Gebläse. Wir empfehlen die Gebläse GB 032-107 bzw. Gas-Kochstellen dürfen nur mit aufgesetztem Koch- GB 052/053-140 aus unserem Gaggenau-Programm; geschirr benutzt werden. die Elektronik der Abzugshaube ist optimal auf diese Gebläse abgestimmt.
Seite 16
Achtung: Die Dunstabzugshaube ist zur Montage an die Küchendecke oder eine stabile abgehängte Decke vorgesehen. Beachten Sie das Gewicht der Haube mit Zubehör von maximal 60 kg. Vergewissern Sie sich, bevor Sie die Befesti- gungslöcher anzeichnen, dass keine Strom- bzw. Wasserleitungen oder sonstige Leitungen in der Decke an den Bohrpunkten verlegt sind.
Seite 17
6. Stellen Sie die gewünschte Höhe des Tragege- stells ein und schrauben Sie die 8 Schrauben fest. Die Länge des Tragegestells kann im 20 mm Raster von 386 mm bis 646 mm einge- stellt werden (Abb. 21). Wichtig: Beachten Sie den Mindestabstand zwischen Dunstabzugshaube und Elektro-Kochstelle von 600 mm bzw.
Seite 18
11. Richten Sie die Haube aus und befestigen Sie sie mit allen 4 Schrauben an der Decke (Abb. 23). 12. Stellen Sie die deckenseitige Abluftverbindung her. 13. Stellen Sie den elektrischen Anschluss her. 14. Ziehen Sie das Kaminoberteil nach oben in seine endgültige Position.
