Foro per regolazione snodo
Nel caso si renda necessario regolare la
posizione del sensore, la scheda è pre-
disposta con un foro per poter accedere
agevolmente alla vite di fissaggio dello
snodo senza dover necessariamente
asportare la scheda stessa dalla sua
sede.
Il foro è posto sopra il PIR superiore e
per poterne usufruire è necessario
sol lev are la mousse adesiv a in
corrispondensa del foro stesso.
FORO PER
LA REGOLAZIONE
DELLO SNODO

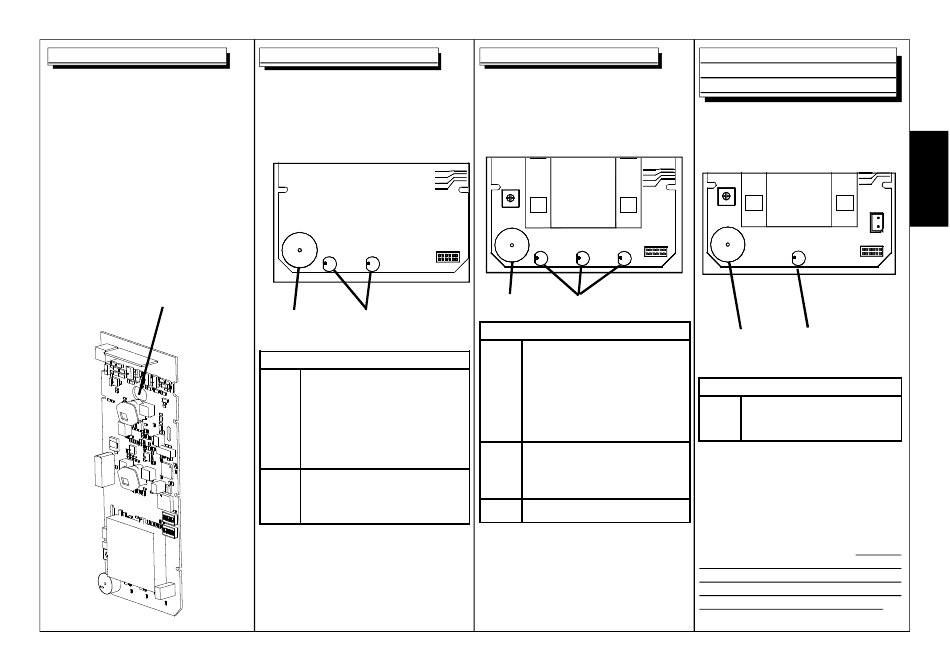

Segnalazioni OUTSPIDER PA
OUTSPIDER PA è dotato di un buzzer e di
un led per dare una segnalazione ottico-
acustica (Walk Test) anche se al sensore
è applicato il blocco.
1.0
1.5
2.2
2.7
MW
GIALLO ROSSO
USB
LED
BUZZER
LED
GIALLO Fisso: s e g na l a zi o ne a ll a rm e
infrarossi passivi
Lampeggio s e g na l a zi o ne a ll a rm e
veloce: antimascheramento
Lampeggio segnalazi one anomali a
lento: lenti sporche
Lampeggia alternati vamente al led
rosso per circa 60 secondi
alla prima alimentazione
ROSSO Fisso: s e g na l a zi o ne a ll a rm e
generale
Lampeggia alternati vamente al led
giallo per circa 60 secondi
alla prima alimentazione
Alla prima alimentazione, OUTSPIDER PA
rimane inibito per un tempo di circa 60 se-
condi, durante il quale i led giallo e ros-
so, se abilitati; lampeggiano alternativa-
mente e il buzzer emette una segnalazio-
ne intermittente
Segnalazioni OUTSPIDER DT
OUTSPIDER DT è dotato di un buzzer e
di una serie di led per dare una segnala-
zione ottico-acustica (Walk Test) solo se
al sensore non è applicato il blocco o è
settato in modalità Security.
MW
GIALLO ROSSO VERDE
BUZZER LED
LED
GIALLO Fisso: s e g na la zi o ne a lla rme
infrarossi passivi
Lampeggio s e g na la zi o ne a lla rme
veloce: antimascheramento
Lampeggio segnalazione anomalia
lento: lenti sporche
Lampeggia a lte rna ti vamente a l led
rosso per circa 60 secondi
alla prima alimentazione
ROSSO Fisso: s e g na la zi o ne a lla rme
generale
Lampeggia a lte rna ti vamente a l led
giallo per circa 60 secondi
alla prima alimentazione
VERDE Fisso:
s e g na la zi o ne a lla rme
sezione microonde
Alla prima alimentazione, OUTSPIDER DT
rimane inibito per un tempo di circa 60 se-
condi, durante il quale i led giallo e ros-
so, se abilitati; lampeggiano alternativa-
mente e il buzzer emette una segnalazio-
ne intermittente
- 11 -
Segnalazioni
OUTSPIDER PA WS(UB)(U)
OUTSPIDER DT WS(UB)(U)
OUT SPIDER PA WS (UB)(U) e
OUTSPIDER DT WS (UB)(U) sono dotati
di un buzzer e di un led per dare una
segnalazione ottico-acustica (Walk Test).
1.0
1.5
2.2
2.7
MW
ROSSO
USB
BUZZER LED
LED
ROSSO Fisso: Segnalazione allarme
generale
Lampeggia per circa 90 secondi alla
prima alimentazione
Alla prima alimentazione dell'OUTSPIDER
PA WS (UB)(U) e dell'OUTSPIDER DT
WS (UB)(U) è necessario lasciare il
sensore a riposo con il coperchio inserito
per circa 90 secondi durante i quali ac-
quisisce il segnale medio dei vari segnali
analogici che deve controllare. E' impor-
tante che il coperchio sia chiuso per non
f al sare la media del segnale di
antimascheramento ed evitare che vi sia-
no successivamente false rilevazioni.
I
T
1.5
2.2
2.7
A
BATT
USB
