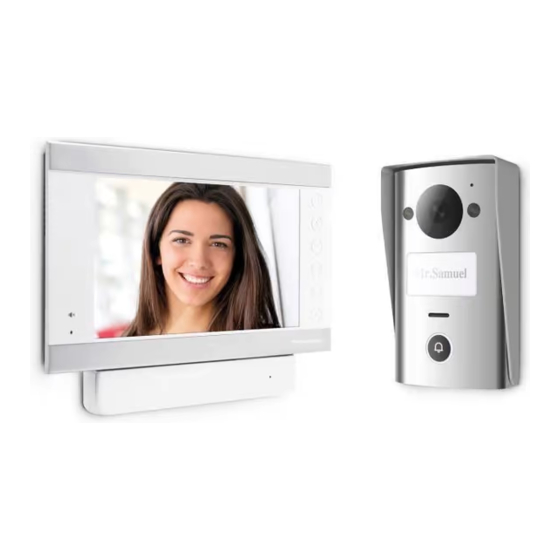

THOMSON SMART 761 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. THOMSON Anleitungen
  4. Türsprechanlagen
  5. SMART 761
  6. Bedienungsanleitung
THOMSON SMART 761 Bedienungsanleitung

THOMSON SMART 761 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 56

Quicklinks

Diese Anleitung herunterladen
SMART 761
FR
Interphone vidéo couleur 18cm
réf. 512261
Easy to install - 2 wires
v3
Safe installation
Innovation
Picture memory feature
www.thomsonsecurity.eu

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für THOMSON SMART 761

Inhaltszusammenfassung für THOMSON SMART 761

  • Seite 1 SMART 761 Interphone vidéo couleur 18cm réf. 512261 Safe installation Easy to install - 2 wires Innovation Picture memory feature www.thomsonsecurity.eu...

  • Seite 2: Inhaltsverzeichnis

    Interphone vIdéo couleur 18cm SOMMAIRE A - cOnSIgnES dE SécuRIté 1 - précautions d’utilisation 2 - entretien et nettoyage 3 - recyclage B - dEScRIptIOn du pROduIt 1 - contenu du kit 2 - moniteur 3 - support intelligent 4 - platine de rue 5 - adaptateur secteur 6 - plaque de fixation murale pour la platine de rue c - InStAllAtIOn...

  • Seite 3: A - Consignes De Sécurité

    Interphone vIdéo couleur 18cm A - cOnSIgnES dE SécuRIté 1 - PRéCAUTIONS D’UTILISATION 2 - ENTRETIEN ET NETTOYAGE • Ne pas installer le moniteur dans des • Avant tout entretien, débrancher le produit du conditions extrêmes d’humidité, de secteur. température, de risques de rouille ou de • Ne pas nettoyer le produit avec des poussière. substances abrasives ou corrosives. • Ne pas installer le moniteur dans des lieux • Utiliser un simple chiffon doux légèrement froids ou sujets à de grandes variations de humidifié. températures. • Ne pas vaporiser à l’aide d’un aérosol, ce qui • La platine de rue ne doit pas être directement pourrait endommager l’intérieur du produit.

  • Seite 4: B - Description Du Produit

    Interphone vIdéo couleur 18cm B - dEScRIptIOn du pROduIt 1 - CONTENU DU KIT Chevilles pour la fixation de la platine de rue, Moniteur du moniteur et du support intelligent Support intelligent Vis pour la fixation de la platine de rue, du Platine de rue moniteur et du support intelligent Plaque de fixation murale de la platine de rue Adaptateur secteur 15Vdc 1A pour Vis pour le verrouillage de la platine de rue l’alimentation du moniteur s ur sa plaque de fixation murale Borniers de connexion...

  • Seite 5: Moniteur

    Interphone vIdéo couleur 18cm B - dEScRIptIOn du pROduIt 2 - mONITEUR Vue avant Vue arrière Vue de coté Microphone Touche de commande portail Touche MENU Touche prise de communication Touche + / touche sonnerie Bornier de connexion pour support intelligent Touche - / touche réglage du volume Touche sourdine Touche de commande gâche électrique...

  • Seite 6: Support Intelligent

    Interphone vIdéo couleur 18cm B - dEScRIptIOn du pROduIt 3 - SUPPORT INTELLIGENT Temoin de connexion platine de rue : Bornier de connexion moniteur R ouge = Inversion de polarité Borniers de connexion B leu = Câblage OK Temoin de connexion moniteur Temoin de connexion platine de rue : supplémentaire Rouge = platine de rue non connectée (fils R ouge = Erreur de connexion débranchés ou coupés)* B leu = Connexion OK ou moniteur absent Bleu = connexion OK Temoin de connexion alimentation : * si le moniteur est utilisé comme moniteur R ouge = Alimentation > 16V supplémentaire sur une installation existante B leu = Alimentation < 16V OK...

  • Seite 7: Adaptateur Secteur

    Interphone vIdéo couleur 18cm B - dEScRIptIOn du pROduIt Orientation de la caméra • Dévissez légèrement la vis au dos de la platine de rue. • Orientez la caméra à votre convenance puis revissez la vis. 5 - ADAPTATEUR SECTEUR Un adaptateur secteur 230Vac/15Vdc 1A est fourni dans le kit pour le moniteur. La platine de rue ne nécessite pas d’alimentation externe. 6 - PLAQUE DE FIXATION mURALE POUR LA PLATINE DE RUE Une plaque de fixation murale est fournie pour la platine de rue, elle est située à l’arrière de la platine de rue et est maintenue par une vis en position basse.

  • Seite 8: C - Installation

    Interphone vIdéo couleur 18cm c - InStAllAtIOn 1 - CONNEXION DE LA PLATINE DE RUE ET DU mONITEUR Remarques : • La gâche électrique doit être de tension 12Vdc et d’intensité 1A maximum • La sortie pour motorisation de portail doit être connectée sur une entrée à contact sec (entrée pour contact à clé par exemple). Vers moniteur optionnel (non fourni référence 512265) vers gâche électrique 12V (non fournie) Adaptateur secteur 15Vdc 1A fourni Vers entrée à contact sec d’ouverture d’une motorisation de portail (non fournie) La section du câble à utiliser dépend de sa longueur : Connexion de la platine de rue au moniteur Longueur du câble Section à...

  • Seite 9: Installation De La Platine De Rue

    Interphone vIdéo couleur 18cm c - InStAllAtIOn Connexion du contact alimenté (gâche électrique) à la platine de rue Longueur du câble Section à utiliser De 0 à 50m 0.75mm² 2 - INSTALLATION DE LA PLATINE DE RUE • La platine de rue est prévue pour être installée en saillie sur une surface verticale et plane. • Retirez la plaque de fixation murale à l’arrière de la platine de rue. • Fixez la plaque de fixation murale à...
  • Seite 10 Interphone vIdéo couleur 18cm c - InStAllAtIOn • Passez les fils dans l’espace prévu à cet effet. • Branchez les borniers de connexion en respectant bien les couleurs.

  • Seite 11: Diagnostic Et Montage

    Interphone vIdéo couleur 18cm c - InStAllAtIOn 4 - DIAGNOSTIC ET mONTAGE • Une fois les connexions effectuées, avant de mettre en place le moniteur, vérifier l’état des témoins du support intelligent : Temoin de connexion moniteur supplémentaire R ouge = Erreur de connexion B leu = Connexion OK ou moniteur absent Temoin de connexion alimentation : R ouge = Alimentation > 16V B leu = Alimentation < 16V OK Temoin de connexion platine de rue : R ouge = Inversion de polarité B leu = Câblage OK Temoin de connexion platine de rue : Rouge = platine de rue non connectée (fils débranchés ou coupés)* Bleu = connexion OK * si le moniteur est utilisé comme moniteur supplémentaire sur une installation existante et qu’aucune platine de rue ne lui est directement connectée c’est entièrement normal...

  • Seite 12: D - Configuration

    Interphone vIdéo couleur 18cm d - cOnfIguRAtIOn Touche mENU : vous permet d’accéder aux o ptions de configuration. Touche + / touche sonnerie : vous permet d e naviguer dans les options de configuration. Depuis l’écran principal, un appui long sur cette touche vous permet de sélectionner la sonnerie d’appel. Depuis l’écran principal, un appui court sur cette touche affiche les clichés des visiteurs qui se sont présentés en votre absence. Touche - / touche réglage du volume : vous permet de naviguer dans les options de configuration. Depuis l’écran principal, un appui long sur cette touche vous permet de sélectionner le volume de la sonnerie d’appel. Touche de commande gâche électrique : si l’écran du moniteur est allumé, un appui sur cette touche déclenche l’ouverture d’une gâche électrique connectée à la platine de rue. La communication avec la platine de rue est temporairement coupée lors de la commande. Touche de commande portail : si l’écran du moniteur est allumé, un appui sur cette touche déclenche l’ouverture d’une motorisation de portail connectée à la platine de rue. La communication avec la platine de rue est temporairement coupée lors de la commande.

  • Seite 13: E - Utilisation

    Interphone vIdéo couleur 18cm E - utIlISAtIOn 1 - RéGLAGES ET FONCTIONS ACCESSIBLES Réglage de la luminosité. Appuyez sur les SUR LE mONITEUR touches + et - pour ajuster, appuyez sur la touche MENU pour valider et passer au réglage • Appuyez sur la touche Prise de communication suivant. pour allumer l’écran. Réglage du contraste. Appuyez sur les • Appuyez ensuite sur la touche MENU pour t ouches + et - pour ajuster, appuyez sur la afficher les différents réglages. touche MENU pour valider et passer au réglage Votre produit dispose d’une fonction mémoire suivant d’image, réglez la date et l’heure pour que les clichés Réglage de la couleur. Appuyez sur les pris en votre absence soient automatiquement t ouches + et - pour ajuster, appuyez sur la datés.
  • Seite 14 Interphone vIdéo couleur 18cm f - fAq Symptômes Causes possibles Solutions Le support intelligent affiche C’est tout à fait normal Le diagnostic fourni par le support un défaut (témoin rouge) intelligent est valide uniquement quand l’écran est déconnecté. lorsque l’écran est allumé. L’adaptateur n’est pas connecté au Vérifiez que tous les câbles Le moniteur ne s’allume réseau électrique/ le moniteur n’est d’alimentation sont correctement pas correctement inséré dans le branchés. jamais support intelligent. La platine de rue et le support Retirez l’écran du support intelligent intelligent ne sont pas connectés et consultez son diagnostic.

  • Seite 15: F - Faq

    Interphone vIdéo couleur 18cm f - fAq Lors de la communication Le microphone de la platine de rue Vérifiez que le microphone de la avec un visiteur le son est obstrué. platine de rue est propre (saleté, du moniteur est faible ou insecte…) déformé. g - InfORMAtIOnS tEchnIquES Et légAlES 1 - CARACTéRISTIQUES GéNéRALES moniteur Nombre 12 sonneries au choix Carillons Taille Diagonale 7 pouces (17.78cm), 16/9...

  • Seite 16: Garantie

    Contactez les techniciens de notre service après vente au : 0 892 701 369 0,35 € / min Du lundi au vendredi de 9H à 12H et de 14H à 18H. Retrouvez l’intégralité de notre gamme Thomson sur...
  • Seite 18 est une marque de TECHNICOLOR S.A. utilisée sous licence par : Avidsen France S.A.S - 32, rue Augustin Fresnel 37170 Chambray les Tours - France...
  • Seite 19 SMART 761 Colour video intercom 18cm ref. 512261 Safe installation Easy to install - 2 wires Innovation Picture memory feature www.thomsonsecurity.eu...
  • Seite 20 Colour video interCom 18Cm TABLE OF CONTENTS A - SAFETy iNSTruCTiONS 1 - operating precautions 2 - maintenance and cleaning 3 - recycling B - prOduCT dESCripTiON 1 - contents of the kit 2 - monitor 3 - intelligent bracket 4 - intercom panel 5 - mains adapter 6 - wall mount for the intercom panel...

  • Seite 21: A - Safety Instructions

    Colour video interCom 18Cm A - SAFETy iNSTruCTiONS 1 - OPERATING PRECAUTIONS 2 - MAINTENANCE AND CLEANING • Do not install the monitor in locations with • Always unplug the product from the mains high humidity and/or extreme temperatures, or before carrying out any maintenance. where there is a risk that the equipment might • Never use abrasive or corrosive substances to rust or be exposed to dust. clean the products.

  • Seite 22: B - Product Description

    Colour video interCom 18Cm B - prOduCT dESCripTiON 1 - CONTENTS OF THE KIT Wall plug for attaching the intercom panel, Monitor monitor and intelligent bracket Intelligent bracket Screw for attaching the intercom panel, Intercom panel monitor and intelligent bracket Wall mount for the intercom panel 15Vdc 1A mains adaptor for powering the S crew for tightening the intercom panel monitor t o the wall mount Connection terminals...
  • Seite 23 Colour video interCom 18Cm B - prOduCT dESCripTiON 2 - MONITOR front view rear view side view Microphone Gate control button MENU button Answer button + / bell button Intelligent bracket connection terminal - / volume control button Mute button Electric door release control button...

  • Seite 24: Monitor

    Colour video interCom 18Cm B - prOduCT dESCripTiON 3 - INTELLIGENT bRACKET Intercom panel connection indicator ligh t : Monitor connection terminal Red = Reverse polarity Connection terminals Blue = Wiring OK Indicator light for connecting an additional Intercom panel connection indicator light monitor Red = intercom panel not connected (wire R ed = Connection error unplugged or cut)* B lue = Connection OK or monitor not present Blue = connection OK Power supply indicator light * This is completely normal if the monitor is R ed = Power supply > 16V used as an additional monitor on an existing Blue = Power supply < 16V OK installation and no intercom panel is directly...

  • Seite 25: Mains Adapter

    Colour video interCom 18Cm B - prOduCT dESCripTiON Angling the camera: • Slightly loosen the screw at the rear of the intercom panel. • Angle the camera as desired then retighten the screw. 5 - MAINS ADAPTER A 230V AC/15V DC 1A mains adapter is included in the kit for the monitor. The intercom panel does not require an external power supply. 6 - WALL MOUNT FOR THE INTERCOM PANEL A wall mount is supplied for the intercom panel. It is placed at the rear of the intercom panel and held in place at the bottom by a screw.

  • Seite 26: C - Installation

    Colour video interCom 18Cm C - iNSTALLATiON 1 - CONNECTION FROM THE INTERCOM PANEL AND THE MONITOR Notes: • The electric strike plate must have a maximum voltage of 12V dc and a maximum power supply of 1A. • The automated gate drive must be connected to a dry contact input (input for key contact, for example). To optional monitor (not included, reference 512265) To 12V electric strike plate (not included) 15Vdc 1A mains adaptor, included To dry contact input for opening automated gate drive (not included) The cable's length determines which cable section is to be used: Connection from the intercom panel to the monitor Cable length Section to use 0 to 25m...

  • Seite 27: Cable Length

    Colour video interCom 18Cm C - iNSTALLATiON Connection from the contact with power supply (electric door release) to the intercom panel Cable length Section to use 0 to 50 m 0.75mm² 2 - INTERCOM PANEL INSTALLATION • The intercom panel is designed to be installed on a flat, vertical surface. • Remove the wall mount from the rear of the intercom panel.
  • Seite 28 Colour video interCom 18Cm C - iNSTALLATiON • Thread the wires into the space provided for this purpose. • Connect the connection terminals, making sure to follow the colour coding precisely.

  • Seite 29: Diagnostics And Installation

    Colour video interCom 18Cm C - iNSTALLATiON 4 - DIAGNOSTICS AND INSTALLATION • Once the connections have been made and before installing the monitor, check the intelligent bracket status: Indicator light for connecting an additional monitor R ed = Connection error B lue = Connection OK or monitor not present Power supply indicator light R ed = Power supply > 16V Blue = Power supply < 16V OK Intercom panel connection indicator light : R ed = Reverse polarity Blue = Wiring OK Intercom panel connection indicator light : Red = intercom panel not connected (wire...

  • Seite 30: D - Configuration

    Colour video interCom 18Cm d - CONFigurATiON menu button: for accessing configuration options. + button /bell button: for navigating configuration options. From the main screen, press and hold this button to set the bell tone. From the main screen, press and release to display a snapshot of anyone who visited while you were away. - button / volume control button: for navigating through the configuration options. From the main screen, press and hold this button to set the bell volume. Electric strike plate control button: if the monitor screen is lit, press this button to open an electric strike plate connected to the intercom panel. Communication with the intercom panel is temporarily cut off while the instruction is carried out. Gate control button: if the monitor screen is lit, press this button once to open an automated door connected to the intercom panel. Communication with the intercom panel is temporarily cut off while the instruction is carried out. Answer button : you may speak with visitors. If no one rang the bell, press this button to view the exterior. If you are already talking to someone, press...

  • Seite 31: E - Operation

    Colour video interCom 18Cm E - OpErATiON 1 - SETTINGS AND FEATURES ACCESSIbLE Brightness setting. Press the + and - buttons vIA THE MONITOR to adjust, then press the MENU button to confirm and move to the next setting. • Press the Answer button Contrast setting. Press the + and - buttons to illuminate the screen. to adjust, then press the MENU button to • Then press the MENU button confirm and move to the next setting. to display the various settings. Colour Setting. Press the + and - buttons The product has a picture memory feature. You can to adjust, then press the MENU button to set the date and time so that snapshots taken in confirm and move to the next setting.

  • Seite 32: F - Faq

    Colour video interCom 18Cm F - FAq Symptoms Possible causes Solutions The intelligent bracket is This is completely normal. The diagnostics run by the intelligent showing an error (red light) bracket should be relied on only when the screen is disconnected. when the screen is lit. The adapter is not connected Check that all power supply cables The monitor will not switch to the mains/the monitor is not are correctly connected.

  • Seite 33: G - Technical And Legal Information

    Colour video interCom 18Cm F - FAq When speaking with a The intercom panel microphone is Check that the intercom panel visitor, the monitor sound is obstructed. microphone is clean (dirtiness, low or distorted. insects, etc.) g - TEChNiCAL ANd LEgAL iNFOrmATiON 1 - GENERAL CHARACTERISTICS Monitor Number 12 doorbell melodies to choose from Doorbell Size 7 inches diagonally (17.78cm), 16/9 Screen Resolution 800 x 480...

  • Seite 34: Warranty

    RMA number so that you can return the unit to the shop. Without this RMA number, the shop may refuse to exchange your product. Contact our after-sales customer service technicians on: 0 892 701 369 0,35 € / min Monday to Friday, 9AM to 12PM and 2PM to 6PM. Visit our website to find out more about our Thomson range at...
  • Seite 36 is a TECHNICOLOR S.A. brand used under licence by: Avidsen France S.A.S - 32, rue Augustin Fresnel 37170 Chambray les Tours - France...
  • Seite 37 SMART 761 Kleurenvideo-intercom 18 cm ref. 512261 Safe installation Easy to install - 2 wires Innovation Picture memory feature www.thomsonsecurity.eu...
  • Seite 38 Kleurenvideo-intercom 18 cm INHOUDSOPGAVE A - VEIlIGHEIDSVOOrScHrIftEN 1 - gebruiksvoorschriften 2 - onderhoud en reiniging 3 - recyclage B - BEScHrIjVING VAN HEt PrODUct 1 - inhoud van de kit 2 - scherm 3 - intelligente steun 4 - straatunit 5 - lichtnetadapter 6 - bevestigingsplaat tegen de muur van de straatunit c - INStAllAtIE...

  • Seite 39: A - Veiligheidsvoorschriften

    Kleurenvideo-intercom 18 cm A - VEIlIGHEIDSVOOrScHrIftEN 1 - GEBRUIKSVOORSCHRIFTEN 2 - ONDERHOUD EN REINIGING • Plaats het scherm niet op een plaats waar • Ontkoppel het product van het elektriciteitsnet deze blootgesteld kan worden aan extreme vóór ieder onderhoud. vochtigheid, extreme temperaturen, risico op • Het product niet met schurende of corrosieve roest of stof. middelen reinigen.

  • Seite 40: B - Beschrijving Van Het Product

    Kleurenvideo-intercom 18 cm B - BEScHrIjVING VAN HEt PrODUct 1 - INHOUD VAN DE KIT Bouten voor de bevestiging van de straatunit, Scherm het scherm en de intelligente steun Intelligente steun Schroeven voor de bevestiging van de Straatunit straatunit, het scherm en de intelligente steun Bevestigingsplaat tegen de muur van de Netwerkadapter 15Vdc 1A voor de voeding straatunit van het scherm Schroeven voor het vergrendelen van de Verbindingszuilen straatunit op de plaat van de muurbevestiging...

  • Seite 41: Scherm

    Kleurenvideo-intercom 18 cm B - BEScHrIjVING VAN HEt PrODUct 2 - SCHERm vooraanzicht achteraanzicht Zijaanzicht Microfoon Toets voor bediening poort MENU knop Toets starten van communicatie + knop/ beltoon knop Verbindingszuil voor intelligente steun - knop / volumeknop Toets demper Toets voor bediening elektrische slotplaat...

  • Seite 42: Intelligente Steun

    Kleurenvideo-intercom 18 cm B - BEScHrIjVING VAN HEt PrODUct 3 - INTELLIGENTE STEUN Verbindingslampje straatunit : Verbindingszuil scherm Rood = Omkering polariteit Verbindingszuilen Blauw = Bekabeling OK Aansluitingslampje extra scherm Verbindingslampje straatunit R ood = Aansluitingsfout Rood = straatunit niet aangesloten (draden B lauw = Verbinding OK of geen scherm zitten los of zijn kapot)* aanwezig Blauw = verbinding OK Aansluitingslampje voeding * als het scherm gebruikt wordt als extra R ood = Voeding > 16V scherm op een bestaande installatie en er Blauw = Voeding < 16V OK geen straatunit direct op dit extra scherm is...
  • Seite 43 Kleurenvideo-intercom 18 cm B - BEScHrIjVING VAN HEt PrODUct Oriëntatie camera • Maak de schroef aan de achterkant van de straatunit een beetje los. • Oriënteer de camera naar keuze en draai de schroef weer vast. 5 - VOEDINGSADApTER De schermkit wordt geleverd met een 230Vac- 12Vdc 1A voedingsadapter. De straatunit vereist geen externe voeding. 6 - BEVESTIGINGSpLAAT TEGEN DE mUUR VOOR DE STRAATUNIT Er is een bevestigingsplaat voor aan de muur meegeleverd voor de straatunit, deze bevindt zich aan de achterkant van de straatunit en wordt met een schroef in de onderste stand gehouden.
  • Seite 44 Kleurenvideo-intercom 18 cm c - INStAllAtIE 1 - AANSLUITING VAN DE STRAATUNIT EN HET SCHERm Opmerkingen: • De elektrische slotplaat moete een spanning hebben van 12Vdc en een intensiteit van maximaal 1A • De uitgang van de motorisering van de poort moet aangesloten worden op een droog ingang contact (ingang voor sleutelcontact bijvoorbeeld). Naar optioneel scherm (niet meegeleverd referentie 512265) naar elektrische slotplaat 12V (niet meegeleverd) Netwerkadapter 15Vdc 1A meegeleverd Naar ingang met voltvrij contact voor de automatische poort (niet meegeleverd) De te gebruiken kabeldoorsnede is afhankelijk van de lengte: Aansluiting van de straatunit Lengte van de kabel Te gebruiken doorsnede Van 0 tot 25m 6/10e telefoontype...

  • Seite 45: C - Installatie

    Kleurenvideo-intercom 18 cm c - INStAllAtIE Aansluiting van het voltvrij contact (elektrische slotplaat) op de straatunit Lengte van de kabel Te gebruiken doorsnede Van 0 tot 50m 0.75mm² 2 - INSTALLATIE VAN DE STRAATUNIT • De straatunit is bedoeld voor installatie op een volledig vlak verticaal oppervlak.. • Verwijder de muurbevestigingsplaat van de achterkant van de straatunit.
  • Seite 46 Kleurenvideo-intercom 18 cm c - INStAllAtIE • Schuif de draden door de bestemde openingen. • Sluit de verbindingszuilen aan volgens de verschillende kleuren.

  • Seite 47: Diagnose En Montage

    Kleurenvideo-intercom 18 cm c - INStAllAtIE 4 - DIAGNOSE EN mONTAGE • Als de aansluitingen zijn uitgevoerd controleert u de status van de verklikkerlampjes op de intelligente steun voordat u het scherm plaatst: Aansluitingslampje extra scherm R ood = Aansluitingsfout B lauw = Verbinding OK of geen scherm aanwezig Aansluitingslampje voeding R ood = Voeding > 16V Blauw = Voeding < 16V OK Verbindingslampje straatunit : Rood = Omkering polariteit Blauw = Bekabeling OK Verbindingslampje straatunit Rood = straatunit niet aangesloten (draden zitten los of zijn kapot)* Blauw = verbinding OK * als het scherm gebruikt wordt als extra scherm op een bestaande installatie en er geen straatunit direct op dit extra scherm is aangesloten, is dit volledig normaal...

  • Seite 48: D - Configuratie

    Kleurenvideo-intercom 18 cm D - cONfIGUrAtIE Knop mENU: hiermee hebt u toegang tot d e configuratieopties. Knop + / geluidsknop: hiermee kunt u n avigeren in de configuratieopties. Vanaf het hoofdscherm kunt u door lang te drukken de beltoon van de oproep kiezen. Vanaf het hoofdscherm worden door een korte druk op deze knop beelden van bezoekers weergegeven die langs zijn gekomen tijdens uw afwezigheid.

  • Seite 49: E - Gebruik

    Kleurenvideo-intercom 18 cm E - GEBrUIk 1 - FUNCTIE-INSTELLINGEN BESCHIKBAAR Instellingen van de helderheid. Druk op de Op HET SCHERm knoppen + en - om aan te passen, druk op de knop MENU om te valideren om te valideren • Druk op de knop Communicatie aannemen en over te gaan naar de volgende instelling. om het scherm in te schakelen. Instelling van het contrast. Druk op knoppen • Druk vervolgens op de knop MENU voor + en - om aan te passen, druk op de knop weergave van de verschillende instellingen.

  • Seite 50: F - Faq

    Kleurenvideo-intercom 18 cm f - fAq problemen mogelijke oorzaken Oplossingen De intelligente steun geeft Dit is normaal. De diagnose van de intelligente een fout aan (rood lampje) steun is alleen geldig als het scherm niet is aangesloten. als het scherm aanstaat. De adapter is niet aangesloten op Controleer of alle kabels correct zijn het elektriciteitsnetwerk/het scherm aangesloten. Het scherm gaat nooit aan.

  • Seite 51: G - Technische En Wettelijke Informatie

    Kleurenvideo-intercom 18 cm f - fAq Bij communicatie met een De microfoon van de straatunit is Controleer of de microfoon van de bezoeker is het geluid verstopt. straatunit schoon is (vuil, insecten, van het scherm zwak of ...) vervormd. G - tEcHNIScHE EN wEttElIjkE INfOrmAtIE 1 - ALGEmENE EIGENSCHAppEN Scherm Aantal 12 beltonen naar keuze Deurbellen Afmeting Diagonaal 7" (17,78cm), 16/9 Scherm Resolutie...

  • Seite 52: Garantie

    Als het probleem voortkomt van het product, krijgt u van de technicus een dossiernummer voor een retour naar de winkel. Zonder dit dossiernummer heeft de winkel het recht de omwisseling van uw product te weigeren. Bekijk het volledige Thomson-gamma op...
  • Seite 54 is een merk van TECHNICOLOR S.A. onder licentie gebruikt door: Avidsen France S.A.S - 32, rue Augustin Fresnel 37170 Chambray les Tours - France...
  • Seite 55 SMART 761 Farbvideo-Gegensprechanlage 18 cm ref. 512261 Safe installation Easy to install - 2 wires Innovation Picture memory feature www.thomsonsecurity.eu...
  • Seite 56 Farbvideo-GeGensprechanlaGe 18 cm INHALT A - SIcHerHeITSANweISuNgeN 1 - Vorsichtsmassnahmen 2 - instandhaltung und reinigung 3 - recycling B - ProdukTBeScHreIBuNg 1 - inhalt des sets 2 - monitor 3 - intelligente halterung 4 - türsprechanlage 5 - netzadapter 6 - Wandbefestigungsplatte der türsprechanlage c - MoNTAge 1 - Verbindung der türsprechanlage und des monitors 2 - installation der türsprechanlage...

  • Seite 57: A - Sicherheitsanweisungen

    Farbvideo-GeGensprechanlaGe 18 cm A - SIcHerHeITSANweISuNgeN 1 - VORSICHTSMASSNAHMEN • Wenn bei der Inbetriebnahme oder bei der Verwendung des Geräts Schwierigkeiten • Installieren Sie den Monitor nicht an einem auftreten, testen Sie das Gerät flach liegend auf Ort, wo er extremen Feuchtigkeits- und einem Tisch mit Hilfe eines geeigneten Kabels, Temperaturbedingungen ausgesetzt ist oder um jegliches Problem im Zusammenhang mit wo die Gefahr der Rost- oder Staubbildung der Installation und der Positionierung des...

  • Seite 58: B - Produktbeschreibung

    Farbvideo-GeGensprechanlaGe 18 cm B - ProdukTBeScHreIBuNg 1 - INHALT DES SETS Monitor Dübel zur Befestigung der Türsprechanlage, des Monitors und der intelligenten Halterung Intelligente Halterung Schrauben zur Befestigung der Türsprechanlage, Türsprechanlage des Monitors und der intelligenten Halterung Wandbefestigungsplatte der Türsprechanlage 15Vdc 1A Netzadapter für die Schraube zur Verriegelung der Türsprechanlage Stromversorgung des Monitors auf ihrer Wandbefestigungsplatte Klemmleisten...

  • Seite 59: Monitor

    Farbvideo-GeGensprechanlaGe 18 cm B - ProdukTBeScHreIBuNg 2 - MONITOR Vorderansicht rückansicht seitenansicht Mikrofon Funktionstaste Tür Taste MENÜ Funktionstaste Gespräch Taste + / Klingeltaste Klemmleiste für intelligente Halterung Taste - / Taste zum Einstellen der Lautstärke Stummschalttaste Funktionstaste elektrischer Türöffner...

  • Seite 60: Intelligente Halterung

    Farbvideo-GeGensprechanlaGe 18 cm B - ProdukTBeScHreIBuNg 3 - INTELLIGENTE HALTERUNG Kontrollleuchte für Verbindung der Klemmleiste Monitor Türsprechanlage : Klemmleisten Rot = vertauschte Polarität Kontrollleuchte für Verbindung des Blau = Verkabelung OK zusätzlichen Monitors Kontrollleuchte für Verbindung der R ot = Verbindungsfehler Türsprechanlage B lau = Verbindung OK oder fehlender Monitor Rot = Türsprechanlage nicht angeschlossen Kontrollleuchte für Verbindung mit (nicht angeschlossene oder abgetrennte Drähte)* Stromversorgung Blau = Verbindung OK Rot = Stromversorgung >16 V * Das ist völlig normal, wenn der Monitor Blau = Stromversorgung < 16 V OK als zusätzlicher Monitor einer bestehenden Installation verwendet wird und er nicht direkt mit einer Türsprechanlage verbunden ist.

  • Seite 61: Wandbefestigungsplatte Für Die Türsprechanlage

    Farbvideo-GeGensprechanlaGe 18 cm B - ProdukTBeScHreIBuNg Ausrichtung der Kamera • Lockern Sie die Schraube an der Rückseite der Gegensprechanlage leicht. • Richten Sie die Kamera nach belieben aus und ziehen Sie die Schraube wieder fest. 5 - NETzADApTER Ein Netzadapter 230VAC/15VDC 1A ist im Lieferumfang des Sets für den Monitor enthalten. Für die Türsprechanlage ist keine externe Stromversorgung erforderlich. 6 - WANDBEFESTIGUNGSpLATTE FüR DIE TüRSpRECHANLAGE Im Lieferumfang ist eine Wandbefestigungsplatte für die Türsprechanlage enthalten. Sie befindet sich...

  • Seite 62: Netzadapter

    Farbvideo-GeGensprechanlaGe 18 cm c - MoNTAge 1 - VERBINDUNG DER TüRSpRECHANLAGE UND DES MONITORS Anmerkungen: • Der elektrische Türöffner muss eine Spannung von 12 Vdc und eine maximale Stromstärke von 1A haben • Der Ausgang für den Torantrieb muss an einem Eingang mit potenzialfreiem Öffner angeschlossen werden (z.B. Eingang für Schlüsselkontakt). zum optionalen Monitor (nicht im Lieferumfang enthalten, Artikelnummer 512265) zum elektrischen Türöffner 12 V (nicht im Lieferumfang enthalten) mitgelieferter Netzadapter 15Vdc 1A zum Eingang mit potenzialfreiem Kontakt eines Torantriebs (Torantrieb nicht im Lieferumfang enthalten) Der Durchmesser des zu verwendenden Kabels hängt von seiner Länge ab: Verbindung der Türsprechanlage und des Monitors Länge des Kabels Zu verwendender Durchschnitt 0 bis 25 m...

  • Seite 63: Verbindung Des Strombetriebenen Kontakts (Elektrischer Türöffner) Mit Der Türsprechanlage

    Farbvideo-GeGensprechanlaGe 18 cm c - MoNTAge Verbindung des strombetriebenen Kontakts (elektrischer Türöffner) mit der Türsprechanlage Länge des Kabels Zu verwendender Durchschnitt Von 0 bis 50 m 0,75 mm² 2 - MONTAGE DER TüRSpRECHANLAGE • Die Türsprechanlage ist für eine Auf-Putz- Montage an einer vertikalen, völlig ebenen Fläche vorgesehen.
  • Seite 64 Farbvideo-GeGensprechanlaGe 18 cm c - MoNTAge • Führen Sie die Drähte in den hierfür vorgesehenen Bereich ein. • Schließen Sie die Klemmleisten an und achten Sie dabei auf die Farben.

  • Seite 65: Diagnose Und Montage

    Farbvideo-GeGensprechanlaGe 18 cm c - MoNTAge 4 - DIAGNOSE UND MONTAGE • Sobald die Verbindungen hergestellt wurden und bevor der Monitor angebracht wird, prüfen Sie den Zusgtand der Kontrollleuchten der intelligenten Halterung: Kontrollleuchte für Verbindung des zusätzlichen Monitors R ot = Verbindungsfehler B lau = Verbindung OK oder fehlender Monitor Kontrollleuchte für Verbindung mit Stromversorgung Rot = Stromversorgung >16 V Blau = Stromversorgung < 16 V OK Kontrollleuchte für Verbindung der Türsprechanlage : Rot = vertauschte Polarität Blau = Verkabelung OK Kontrollleuchte für Verbindung der Türsprechanlage Rot = Türsprechanlage nicht angeschlossen...

  • Seite 66: D - Konfiguration

    Farbvideo-GeGensprechanlaGe 18 cm d - koNfIgurATIoN Taste MENü: gibt Zugang zu den Konfigurationsmöglichkeiten. Taste + / Klingeltaste: zum Navigieren in den Konfigurationsmöglichkeiten. Vom Hauptbildschirm aus können Sie mit einem langen Druck auf diese Taste den Klingelton wählen. Mit einem kurzen Druck auf diese Taste vom Hauptbildschirm aus werden die Bilder der Besucher angezeigt, die Sie während Ihrer Abwesenheit aufgesucht haben.

  • Seite 67: E - Verwendung

    Farbvideo-GeGensprechanlaGe 18 cm e - VerweNduNg 1 - VERFüGBARE EINSTELLUNGEN AM Einstellen der Helligkeit. Drücken Sie für die MONITOR gewünschte Einstellung die Tasten + und -, bestätigen Sie mit der Taste MENÜ und gehen • Drücken Sie die Funktionstaste Gespräch, Sie zur nächsten Einstellung über. um den Bildschirm einzuschalten. Einstellen des Kontrasts Drücken Sie für die • Drücken Sie dann auf die Taste MENÜ, um gewünschte Einstellung die Tasten + und -, die verschiedenen Einstellungen anzuzeigen.

  • Seite 68: F - Faq

    Farbvideo-GeGensprechanlaGe 18 cm f - fAQ problem Mögliche Ursache Lösungen Die intelligente Halterung Das ist völlig normal. Die von der intelligenten Halterung zeigt einen Fehler an (rote gelieferte Diagnose ist nur gültig, wenn der Bildschirm nicht Kontrollleuchte), wenn der Bildschirm eingeschaltet ist. angeschlossen ist. Der Adapter ist nicht ans Stromnetz Überprüfen Sie, ob alle Stromkabel angeschlossen / der Monitor ist...

  • Seite 69: G - Technische Und Gesetzliche Informationen

    Farbvideo-GeGensprechanlaGe 18 cm f - fAQ Der Querschnitt der verwendeten Kontrollieren Sie den Leiter ist nicht geeignet. Kabelquerschnitt mit Hilfe der vorliegenden Bedienungsanleitung. Die Torantrieb- Funktionstaste betätigt nie Die Türsprechanlage und der Kontrollieren Sie die Anschlüsse den Torantrieb. Torantrieb sind nicht korrekt und den verwendenden verbunden.

  • Seite 70: Garantie

    So können unsere Techniker die Ursache des Problems diagnostizieren, denn dieses ist wahrscheinlich auf eine falsche Einstellung oder eine nicht ordnungsgemäße Installation zurückzuführen. Sollte das Problem vom Gerät verursacht werden, erhalten Sie vom Techniker eine Bearbeitungsnummer für eine Rückgabe im Geschäft. Ohne diese Nummer ist das Geschäft dazu berechtigt, den Umtausch Ihres Geräts abzulehnen. Die komplette Produktpalette von Thomson finden Sie auf:...
  • Seite 72 ist eine Marke von TECHNICOLOR S.A., verwendet in Lizenz von: Avidsen France S.A.S - 32, rue Augustin Fresnel 37170 Chambray les Tours - Frankreich...
