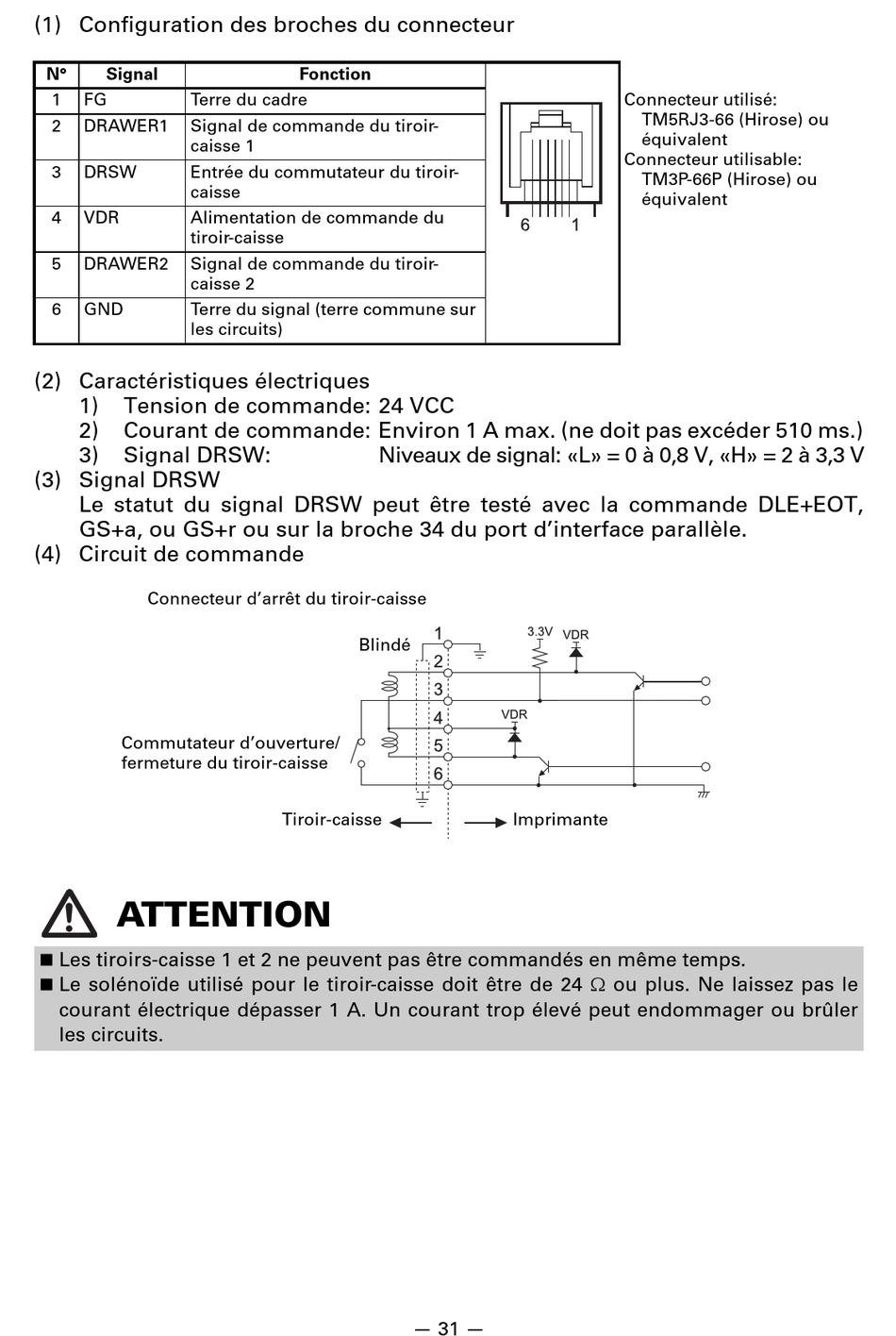

(1) Configuration des broches du connecteur
N° Signal
1 FG Terre du cadre
2 DRAWER1 Signal de commande du tiroir-
caisse 1
3 DRSW Entrée du commutateur du tiroir-
caisse
4 VDR Alimentation de commande du
tiroir-caisse
5 DRAWER2 Signal de commande du tiroir-
caisse 2
6 GND Terre du signal (terre commune sur
les circuits)
(2) Caractéristiques électriques
1) Tension de commande: 24 VCC
2) Courant de commande: Environ 1 A max. (ne doit pas excéder 510 ms.)
3) Signal DRSW:
(3) Signal DRSW
Le statut du signal DRSW peut être testé avec la commande DLE+EOT,
GS+a, ou GS+r ou sur la broche 34 du port d'interface parallèle.
(4) Circuit de commande
Connecteur d'arrêt du tiroir-caisse
Commutateur d'ouverture/
fermeture du tiroir-caisse
ATTENTION
 Les tiroirs-caisse 1 et 2 ne peuvent pas être commandés en même temps.
 Le solénoïde utilisé pour le tiroir-caisse doit être de 24  ou plus. Ne laissez pas le
courant électrique dépasser 1 A. Un courant trop élevé peut endommager ou brûler
les circuits.
Fonction
Niveaux de signal: «L» = 0 à 0,8 V, «H» = 2 à 3,3 V
Blindé
Tiroir-caisse
— 31 —
Connecteur utilisé:
TM5RJ3-66 (Hirose) ou
équivalent
Connecteur utilisable:
TM3P-66P (Hirose) ou
équivalent
Imprimante
