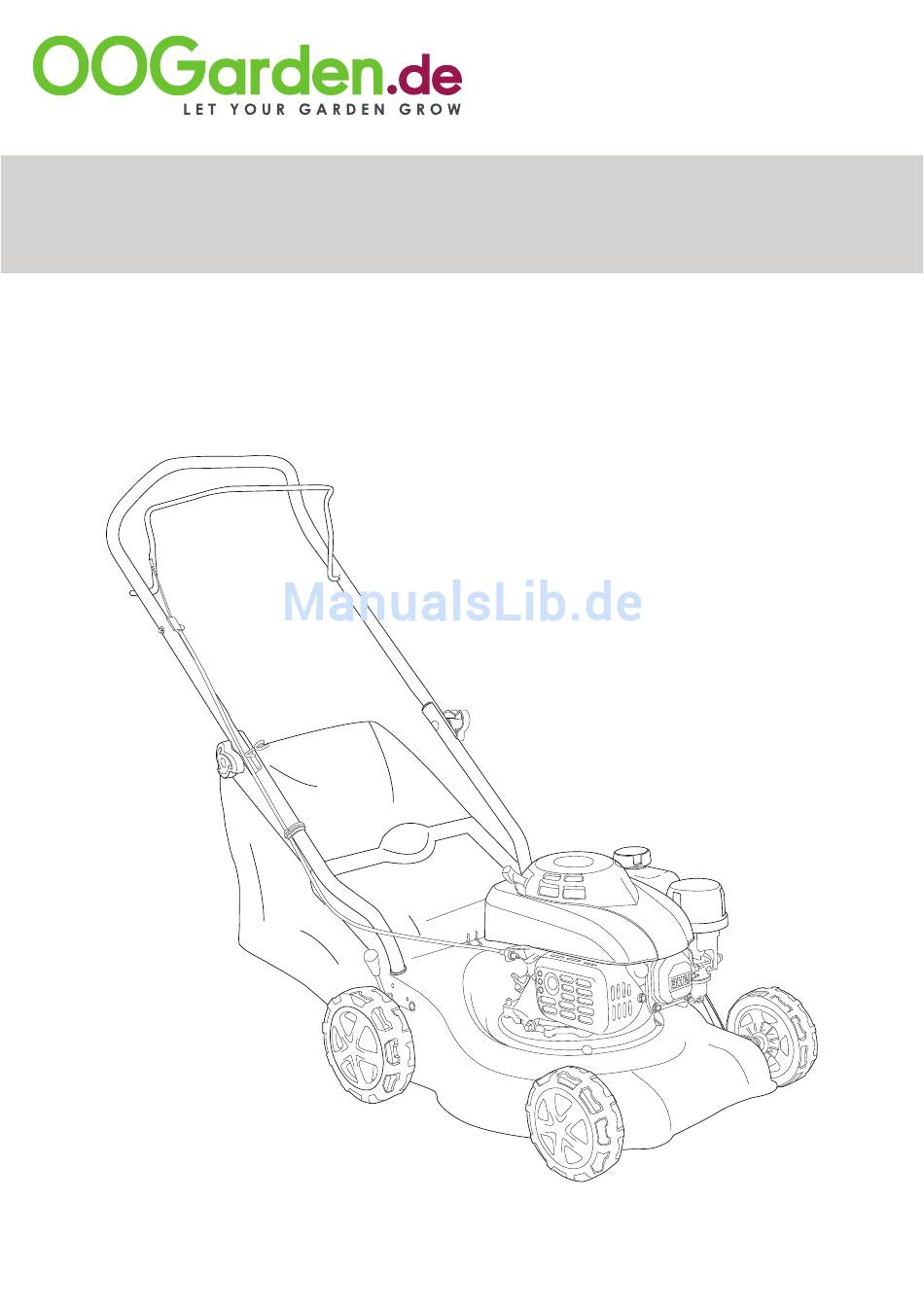

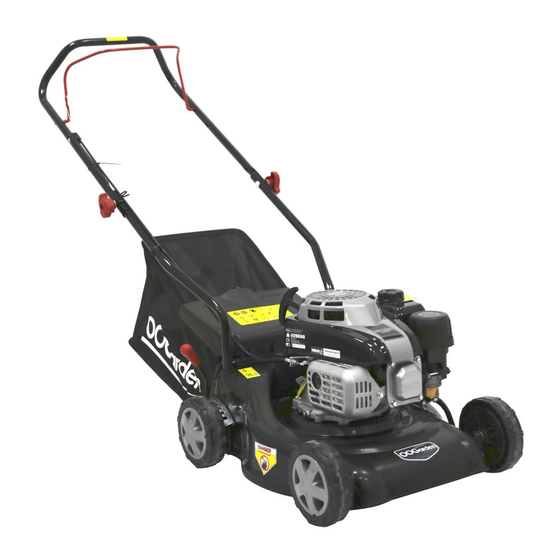

- Seite 1 BETRIEBSANLEITUNG Benzin-Rasenmäher T40P-99P RASENMÄHER 0383-0001 Diese Anleitung ist vor der ersten Inbetriebnahme zu lesen. Anleitung bitte für zukünftige Verwendung aufbewahren.
-
Seite 3: Seriennummer
Seriennummer Bitte die Seriennummer wie unten aufgeführt ermitteln:... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis EINFÜHRUNG ................2 I. DIE ERSTEN SCHRITTE ............. 3 1. Warn- und Sicherheitshinweise ............3 2. Produktbeschreibung ................8 3. Montageanweisung ................9 II.BEDIENUNG UND WARTUNG ..........12 1. Anwendungshinweise ............... 12 2. Pflege und Wartung ................15 III. TECHNISCHE UNTERSTÜTZUNG ..........20 1. -
Seite 5: Einführung
EINFÜHRUNG Dieses Gerät, mit der Bezeichnung Handgeführter Benzin-Rasenmäher für gehende Bedienperson, ist für die Aufgabe entwickelt worden, Rasen in privaten Bereichen zu schneiden und aufzufangen. Dieses Gerät ist nicht für professionelle Anwendungen geeignet. Das Schneiden des Rasens erfolgt durch eine sich horizontal drehende Schneide-Klinge, die durch einen Benzinmotor angetrieben wird. -
Seite 6: Die Ersten Schritte
I. Die ersten Schritte 1. WARN- UND SICHERHEITSHINWEISE DIE NICHT-EINHALTUNG DER IN DIESEM HANDBUCH ENTHALTENEN ANWEISUNGEN KANN SCHWERE VERLETZUNGEN HERVORRUFEN UND/ODER IHR GERÄT BESCHÄDIGEN. Zum besseren Verständnis sind in dieser Anleitung folgende Symbole enthalten: Das Symbol ‘WARNUNGEN’ weist auf Handlungen und Verhaltensweisen hin, durch welche gefährliche Situationen entstehen können oder auf den zu vermeidenden Kontakt mit den gefährlichen Teilen der Maschine, die schwere Verletzungen zur Folge haben können. - Seite 7 Achtung, einige Teile Ihrer Maschine sind sehr heiß Zu Ihrer Sicherheit, Gehörschutz, Schutzbrille und Atemschutzmaske tragen Achtung ! Vor der ersten Inbetriebnahme Kraftstoff einfüllen. Füllstand nur auf ebenem Boden überprüfen. Achtung ! Öl für 4-Takt-Motor vor der ersten Inbetriebnahme einfüllen. Ölstand nur auf ebenem Boden überprüfen. Lassen Sie die Bedienhebel für Motor und Bremse los, um die Drehung des Schneidwerkzeuges zu stoppen.
- Seite 8 VOR DER ERSTEN ANWENDUNG • Lesen Sie unbedingt die Betriebsanweisung bevor Sie den Rasenmäher das erste Mal einsetzen, • Lassen Sie auch keine anderen Personen an Ihren Rasenmäher, bevor auch diese die Betriebsanleitung gelesen haben, • Kinder dürfen auf keinen Fall den Rasenmäher benutzen, •...
- Seite 9 • Tragen Sie geschlossene Schuhe und eine lange Hose. Mähen Sie niemals barfuß oder mit offenen Schuhen. • Tragen Sie keinen Schmuck der sich an der Maschine verfangen kann, befestigen Sie Ihr Haar und tragen Sie keine weite Kleidung und keine Krawatten, •...
- Seite 10 müssen, stoppen Sie unbedingt vorher den Motor und entfernen Sie das Zündkabel, • Fassen Sie die Teile des Motors weder währen des Mähens an, noch dann, wenn der Motor gestoppt wurde. Hier besteht Verbrennungsgefahr. Warten Sie, bis der Motor erkaltet ist, •...
-
Seite 11: Gerätebeschreibung
2. GERÄTEBESCHREIBUNG Motor Griff für zentrale Einstellung der Schnitthöhe Untere Führungsstange Motor/Brems-Hebel Obere Führungsstange Knopf für Kraftstoff-Förderung Grasfangbehälter Schneidewerkzeug -Gehäuse Manuelles Starter-Kabel 10. Luftfilter 11. Füllstopfen für Öl 12. Füllstopfen für Benzin 13. Zündkerzen-Kabel... -
Seite 12: Montageanweisung
3. MONTAGEANWEISUNG Lesen Sie bitte diese Betriebsanleitung komplett durch, bevor Sie versuchen, Ihren neuen Rasenmäher zu montieren und in Betrieb zu nehmen. WICHTIG: Der Rasenmäher wird ohne Öl und ohne Benzin im Motor angeliefert. Ihr Rasenmäher wurde im Werk zusammengebaut und getestet. Achten Sie darauf, dass beim Entfalten der Führungsstange keine Kabel geknickt werden. -
Seite 13: Anbringung Des Grasfangbehälters
2/ Befestigung der oberen Führungsstange: 1. Um die obere Führungsstange zu befestigen, entfernen Sie zunächst die beiden Befestigungsmuttern, 2. Positionieren Sie die obere Führungsstange oberhalb der unteren Führungsstange und beachten Sie dabei, dass sich die obere Stange über die untere Stange schiebt und somit den äußeren Bereich der unteren Stange abdeckt. - Seite 14 2. Lokalisieren Sie die beiden Haken, die zur Aufnahme des oberen Teils des Auffangbehälters vorgesehen sind, 3. Bringen Sie den Auffangbehälter so in Position, dass der obere Bereich in die beiden Haken greift und der untere Teil auf dem Gehäuse des Rasenmähers aufsitzt, 4.
-
Seite 15: Ii.bedienung Und Wartung
II. BEDIENUNG UND WARTUNG 1. ANWENDUNGSHINWEISE MOTOR Um Ihren Rasenmäher zu starten, halten Sie den Motor/Bremshebel gegen die Führungsstange gedrückt und ziehen gleichzeitig am Starterkabel. Zum Stoppen des Motors lassen Sie den Motor/Bremshebel los. SCHNITTHÖHENEINSTELLUNG Sie können die Schnitthöhe mittels des zentralen Einstellhebels auswählen. Die Schnitthöhe erhöhen: den Hebel zum Lenker ziehen Die Schnitthöhe senken: den... - Seite 16 ACHTUNG: Niemals Öl oberhalb der Markierung auffüllen, da sonst beim Start eine starke Rauchentwicklung entsteht. 1. Vergewissern Sie sich, dass der Rasenmäher auf ebener Fläche steht, 2. Entfernen Sie den Ölmessstab und füllen Sie Öl ein (400 ml), 3. Führen Sie den Ölmessstab wieder ein und prüfen Sie die Füllhöhe. ACHTUNG: •...
- Seite 17 STARTEN DES MOTORS Bevor Sie den Motor starten, vergewissern Sie sich, dass die Zündkerze richtig angebracht ist und ausreichend Benzin und Öl vorhanden sind. HINWEIS: Aufgrund der Motor-Schutz-Verkleidung kann es sein, dass während der ersten Anwendungen etwas Rauch entsteht. Dies ist normal. HINWEIS: Vor einem Kaltstart ist es notwendig, den Knopf der Kraftstoff-Förderungspumpe (befindet sich über dem Luftfilter) 3-mal zu drücken.
-
Seite 18: Pflege Und Wartung
RATSCHLÄGE ZUM ERREICHEN EINER GUTEN SCHNITTQUALITÄT • Unter gewissen Bedingungen, zum Beispiel bei sehr hohem Gras, kann es erforderlich werden, eine höhere Schnitthöhe auszuwählen, um somit den erforderlichen Kraftaufwand zu reduzieren und eine Erhitzung des Motors zu verhindern. In diesem Falle ist möglicherweise ein zweiter Mähvorgang über die gleiche Fläche erforderlich. - Seite 19 • Verwenden Sie den Rasenmäher niemals, wenn gewisse Teile abgenutzt oder beschädigt sind. Beschädigte Teile dürfen nicht repariert werden. Wenden Sie sich an den After Sales Service OOGarden, um Original-Ersatzteile zu bekommen, die Konformität und absolute Sicherheit garantieren, • Für Wartungen und Einstellungen, die nicht in dieser Betriebsanleitung erklärt wurden, wenden Sie sich bitte an den After Sales Service OOGarden •...
-
Seite 20: Austausch Der Schneidvorrichtung
Leeren Sie den Benzintank, bevor Sie die Klinge entfernen. Benutzen Sie einen Lochschlüssel 17 mm. Sie können eine neue Klinge mit der Artikelnummer: 0383-0006 beim After Sales Service OOGarden bestellen. 1. Zum Austauschen der Klinge, entfernen Sie die Schraube in der Mitte, 2. -
Seite 21: Die Zündkerze
ÖLWECHSEL Den Ölwechsel auf einem platten, horizontalen Untergrund vornehmen. Vergewissern Sie sich vorher, dass der Benzintank fast leer ist. 1. Lassen Sie den Motor einen Augenblick laufen, damit das Öl beim Wechsel weniger klebrig ist. 2. Stellen Sie den Motor aus und lösen Sie das Kabel zur Zündkerze und halten Sie es in geeignter Entfernung, 3. -
Seite 22: Nach Dem Mähen - Transport
DER LUFTFILTER • Entnehmen Sie die Abdeckung des Luftfilters indem Sie auf die oberen Befestigungsklips drücken. • Entfernen dann Filterschwamm. • Machen Sie den Deckel wieder zu, damit keine Objekte in den Lufteintritt fallen können. ÜBERSICHT DER WARTUNGSARBEITEN REGELMÄSSIGE WARTUNGSINTERVALLE Alle 2 Jahre Erstmals nach Jedes Jahr... -
Seite 23: Technische Unterstützung
III. TECHNISCHE UNTERSTÜTZUNG 1. PROBLEME UND LÖSUNGEN MOTOR SPRINGT NICHT AN MÖGLICHE URSACHEN ABHILFE Kein Benzin Benzin auffüllen Schlechter Kraftstoff, Maschine 1. Kraftstoff überprüfen wurde ohne Kraftstoffentleerung Tank und Vergaser entleeren und gelagert, schlechter Kraftstoff wurde frischen Kraftstoff auffüllen aufgefüllt Zündkerze defekt, verschmutzt, oder Zündkerze austauschen falscher Elektrodenabstand... -
Seite 24: After Sales Service Und Garantien
• Per Email: kontakt@oogarden.com • Per Telefon: 0698 - 679 8011 • Per Brief: OOGarden, After Sales Service Germany, 924 rue de la Outarde, ZA en Beauvoir, 01500 Château Gaillard, France. • Wenn Sie Ersatzteile benötigen, nehmen Sie bitte diese Anleitung, um uns die Nummer des entsprechenden Teiles anzugeben. -
Seite 25: Technische Daten
3. TECHNISCHE DATEN Explosionsansicht des Produktes und Nummerierung der Teile... - Seite 26 TECHNISCHE DATEN Nennleistung 1,5 kW Maximale Geschwindigkeit des Motors(Drehzahl) 2950 tr/min Gewicht der Maschine bei leeren Tanks und Standardkonfiguration 18 kg Schnittbreite 40 cm A-bewerteter äquivalenter Emissionsschalldruckpegel am Bedienplatz, gemäß ISO 84 dB (A) 5395-1 :2013, Anhang F Messunsicherheiten 3 dB (A) A-bewerteter Schalleistungspegel gemäß...
