Inhaltszusammenfassung für OOGarden T46T-139AME
- Seite 1 T46T-139AME 0383-0009 Notice de montage et informations à lire et à conserver ..............2 Gebrauchsanleitung- sorgfältig lesen und aufbewahren .............. 24...
- Seite 1 T46T-139AME 0383-0009 Notice de montage et informations à lire et à conserver ..............2 Gebrauchsanleitung- sorgfältig lesen und aufbewahren .............. 24...
- Seite 3 1. FR...
- Seite 29 2. DE...
-
Seite 31: Seriennummer
46 cm 60 L 0,8 L 37 kg WR65144AKD / 0383-0009 Made in China Importé par OOGarden France FR-01500 Ambérieu-en-Bugey Année de Production - Fertigungsjahr : 2017 S.N. : Télécharger une application unitag QR Code Scanner) QR einscannen und schon kann... - Seite 32 Inhaltsverzeichnis EINLEITUNG ........................28 I. Die ersten Schritte ..............29 1. Warn- und Sicherheitshinweise ............29 2. Gerätebeschreibung ................ 34 3. Montageanweisung ................ 35 II. Anleitung für Anwendung und Wartung ......... 37 1. Anwendungshinweise ..............37 2. Pflege und Wartung ............... 40 III.
-
Seite 33: Einführung

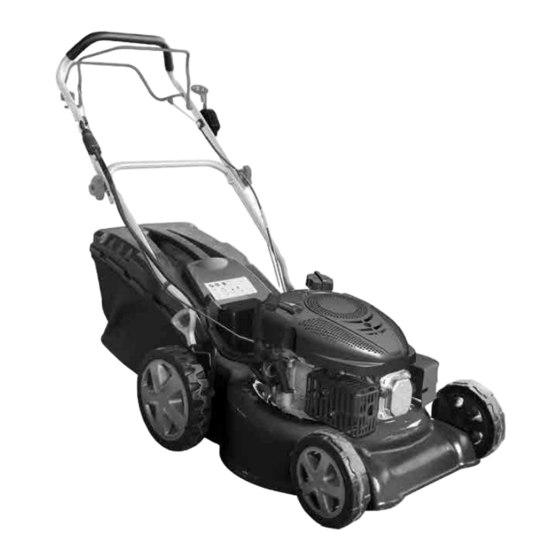

Einführung Dieses Gerät mit der Bezeichnung Benzin-Rasenmäher ohne Radantrieb wurde zum Schneiden und Auffangen von Rasen in privaten Bereichen entwickelt. Dieses Gerät ist nicht für eine professionelle Anwendung zugelassen. Der Schnitt erfolgt durch eine waagerecht drehende Schneidklinge, die von einem Benzinmotor angetrieben wird. -
Seite 34: Die Ersten Schritte
I. DIE ERSTEN SCHRITTE 1. WARN- UND SICHERHEITSHINWEISE DIE NICHT-EINHALTUNG DER IN DIESEM HANDBUCH ENTHALTENEN ANWEISUNGEN KANN SCHWERE VERLETZUNGEN HERVORRUFEN UND/ODER IHR GERÄT BESCHÄDIGEN. Zum besseren Verständnis sind in dieser Anleitung folgende Symbole enthalten: Das Symbol ‘WARNUNGEN’ weist auf Handlungen und Verhaltensweisen hin, durch welche gefährliche Situationen entstehen können oder auf den zu vermeidenden Kontakt mit den gefährlichen Teilen der Maschine, die schwere Verletzungen zur Folge haben können. - Seite 35 Achtung, einige Teile Ihrer Maschine sind sehr heiß Zu Ihrer Sicherheit, Gehörschutz, Schutzbrille und Atemschutzmaske tragen Achtung ! Vor der ersten Inbetriebnahme Kraftstoff einfüllen. Füllstand nur auf ebenem Boden überprüfen. Achtung ! Öl für 4-Takt-Motor vor der ersten Inbetriebnahme einfüllen. Ölstand nur auf ebenem Boden überprüfen. Lassen Sie die Bedienhebel für Motor und Bremse los, um die Drehung des Schneidwerkzeuges zu stoppen.
-
Seite 36: Vor Der Ersten Anwendung
VOR DER ERSTEN ANWENDUNG • Lesen Sie unbedingt die Betriebsanweisung bevor Sie den Rasenmäher das erste Mal einsetzen, • Lassen Sie auch keine anderen Personen an Ihren Rasenmäher, bevor auch diese die Betriebsanleitung gelesen haben, • Kinder dürfen auf keinen Fall den Rasenmäher benutzen, •... -
Seite 37: Vor Dem Start Ihres Rasenmähers
VOR DEM START IHRES RASENMÄHERS • Vergewissern Sie sich, dass Schneidwerkezug und Befestigung am Motorenblock in einwandfreiem Zustand sind. Sollten Sie feststellen, dass die Befestigungsschraube der Klinge beschädigt ist, dann ist ein Austausch derselben vor Inbetriebnahme des Rasenmähers notwendig. • Vergewissern Sie sich, dass die Bedienhebel Ihres Rasenmähers nicht blockiert sind und bei Loslassen in ihre Grundposition gehen ... -
Seite 38: Umweltschutz
Löcher befinden, • Halten Sie beim Bewegen mit Ihrem Rasenmäher dessen Geschwindigkeit ein. Gehen Sie nicht schneller als der Rasenmäher und rennen Sie nicht, • Es ist unbedingt erforderlich, dass Sie die Drehbewegung des Schneidewerkzeuges durch Loslassen des Bedienhebels abschalten, wenn Sie durch Bereiche ohne Grasbewuchs gehen oder Hindernisse zu überwinden haben, •... -
Seite 39: Gerätebeschreibung
2. GERÄTEBESCHREIBUNG Lenker 10. Schneidwerkzeug-Gehäuse Motor-Brems-Hebel 11. Vorderrad Starthebel 12. Hinterrad Untere Lenkstange 13. Zentraler Einstellhebel für die Schnitthöhe Kraftstofftank-Deckel 14. Grasfangbehälter Motor 15. Obere Lenkstange Startergriff 16. Zughebel Zündkerzenanschluss Auspuff... -
Seite 40: Montageanweisung
3. MONTAGEANWEISUNG Lesen Sie bitte diese Betriebsanleitung komplett durch, bevor Sie versuchen, Ihren neuen Rasenmäher zu montieren und in Betrieb zu nehmen. ENTNAHME DES GERÄTES AUS DEM KARTON Das Gerät wird ohne Öl und ohne Benzin im Tank ausgeliefert. Dieses Gerät wurde im Herstellerwerk zusammengebaut und getestet. -
Seite 41: Montieren Der Oberen Lenkstange
MONTIEREN DER OBEREN LENKSTANGE • Bringen sie die obere Lenkstange so auf die untere an, dass die 3 Befestigungslöcher der Stangen übereinstimmen. Verriegeln Sie die Position mit den unten abgebildeten Schrauben. Vorsicht: Stellen Sie sicher, dass dabei keine Kabel eingeklemmt werden. •... -
Seite 42: Anleitung Für Anwendung Und Wartung
II. ANLEITUNG FÜR ANWENDUNG UND WARTUNG 1. ANWENDUNGSHINWEISE HINZUFÜGEN VON ÖL VOR DEM START DES MOTORS Der Ölstand ist vor jeder Anwendung zu prüfen und falls erforderlich, ist Öl aufzufüllen. Zu verwenden ist Öl vom Typ SAE 10W/30 für 4-Takt Motoren. Das Füllvermögen beträgt maximal 400 ml. A: Deckel des Öltanks ARBEITSWEISE DES MOTORS Zum Starten des Rasenmähers halten Sie den Motor- Bremshebel gegen den Lenker gedrückt und... -
Seite 43: Laden Der Batterie
LADEN DER BATTERIE Vor dem ersten Einsatz ist die Batterie komplett zu laden. Zum Laden oder Wiederaufladen öffnen Sie die unten abgebildete Steckverbindung und verbinden dann das Kabel mit dem zum Lieferumfang gehörenden Ladegerät. Niemals Öl oberhalb der Maximalanzeige auffüllen, da es sonst beim Start zu einer starken Rauchentwicklung kommt. -
Seite 44: Starten Des Motors
• Wenn Sie Ihre Maschine mehr als 6 Monate lagern, ist eine Leerung des Benzintanks erforderlich, um Problemen vorzubeugen. Leeren Sie den Benzintank indem Sie den Motor so lange drehen lassen, bis der Tank leer ist. Verwenden Sie frisches Benzin für die nächste Saison. •... -
Seite 45: Pflege Und Wartung
• Setzen Sie den Rasenmäher niemals ein, wenn Teile abgenutzt oder beschädigt sind. Beschädigte Teile dürfen nicht instandgesetzt werden. Wenden Sie sich an den Kundendienst OOGarden, um Originalersatzteile zu erhalten, die eine absolute Passgenauigkeit und Sicherheit garantieren. • Für alle Einstell- und Wartungsarbeiten, die nicht in diesem Handbuch beschrieben sind, wenden Sie sich an den Kundendienst OOGarden. -
Seite 46: Wechsel Der Schneidklinge
• Zum Handhaben der Schneidklinge tragen Sie Schutzhandschuhe, um Schnittverletzungen vorzubeugen. • Das Schärfen und Auswuchten der Klinge ist durch einen Fachmann durchzuführen. • Überprüfen Sie zwischen jedem Einsatz, dass die Schutzvorrichtungen (Auffangbehälter, Spritzschutz an den Seiten und hinten) nicht beschädigt sind. Wenn das der Fall ist, sind diese Teile vor dem nächsten Mähvorgang auszutauschen. -
Seite 47: Die Zündkerze
ÖLWECHSEL Führen Sie den Ölwechsel auf ebenem und waagerechtem Boden durch, wobei Sie sich vorher vergewissern müssen, dass der Benzintank zu dem Zeitpunkt praktisch leer ist. Starten Sie den Rasenmäher und lassen Sie den Motor einige Augenblicke drehen, damit das Öl für den Wechsel weniger dickflüssig wird. -
Seite 48: Der Luftfilter
DER LUFTFILTER • Entnehmen Sie die Abdeckung des Luftfilters indem Sie die auf der Haube befindliche Schraube lösen. • Wenn erforderlich, wechseln Sie das Filterelement oder reinigen Sie es. • Legen Sie dann das Element wieder ein und verschrauben Sie die Abdeckung. -
Seite 49: Technische Unterstützung
III. TECHNISCHE UNTERSTÜTZUNG 1. PROBLEME UND LÖSUNGEN MOTOR SPRINGT NICHT AN MÖGLICHE URSACHEN ABHILFE Kein Benzin Benzin auffüllen Schlechter Kraftstoff, Maschine 1. Kraftstoff überprüfen wurde ohne Kraftstoffentleerung Tank und Vergaser entleeren und gelagert, schlechter Kraftstoff wurde frischen Kraftstoff auffüllen aufgefüllt Zündkerze defekt, verschmutzt, oder Zündkerze austauschen falscher Elektrodenabstand... -
Seite 50: After Sales Service Und Garantien
• Per Email: kontakt@oogarden.com • Per Telefon: 0698 - 679 8011 • Per Brief: OOGarden, After Sales Service Germany, 924 rue de la Outarde, ZA en Beauvoir, 01500 Château Gaillard, France. • Wenn Sie Ersatzteile benötigen, nehmen Sie bitte diese Anleitung, um uns die Nummer des entsprechenden Teiles anzugeben. -
Seite 51: Technische Daten
3. TECHNISCHE DATEN Explosionsansicht des Produktes und Nummerierung der Teile... - Seite 52 TECHNISCHE DATEN Nennleistung 2,5 kW Maximale Geschwindigkeit des Motors(Drehzahl) 2800 tr/min Gewicht der Maschine bei leeren Tanks und Standardkonfiguration 37 kg Schnittbreite 46 cm A-bewerteter äquivalenter Emissionsschalldruckpegel am Bedienplatz, gemäß ISO 74,6 dB (A) 5395-1 :2013, Anhang F Messunsicherheiten 3 dB (A) A-bewerteter Schalleistungspegel gemäß...
- Seite 53 Seriennummer: WR65144AKD 2017.0001 bis WR65144AKD 2017.xxxx Déclaration CE conforme à la directive européenne 2006/42/EC et aux normes EN ISO 5395-1 et 5395-2 Produit importé par OOGARDEN FRANCE FR - 01 500 AMBERIEU EN BUGEY CE Konformitätserklärung zur europäischen Richtlinie 2006/42/EC & EN ISO 5395-1 et 5395-2...
