Einfache Messung (Track Modus)
Anzeige der aktuell wirkenden Kraft und Kraftrichtung
(Pfeil)
Nullstellung durch:
Peak-Hold Funktion (Peak Modus)
Umschalten durch:
Auto-Peak-Hold-Modus (Auto-Peak Modus)
Umschalten durch:
Mindest-Grenzwert-Funktion
Messwertspeicherung
Diese Funktion wird bei solchen Messungen eingesetzt,
bei denen
unerwünschte „Vor-Peaks" auftreten, die
unterhalb des gesuchten Peak-Wertes (Fp) liegen. Der
einstellbare
Grenzwert
Messgerät die „Vor-Peaks" abspeichert.
Mindestgrenzwertfunktion ist nur im „Peak Modus" möglich
Einstellung der Mindestgrenzwertfunktion siehe SET Menü
unter „Tasten".
Speicherung der Spitzenwerte und Durchschnittswert
Berechnung aus bis zu 10 Messwerten
Abspeicherung der Spitzenwerte im Messgerät
Aktivierung der „AUTO PEAK Funktion" über die
PEAK Taste
Deaktivierung der „Average Funktion" über die
MEMORY Taste
Jetzt werden alle Spitzenwerte automatisch in den
Gerätespeicher übertragen.
Über die Pfeiltasten können einzelne Spitzenwerte
wieder aufgerufen werden (Anzeige im oberen
Displaysegment)
Über die MEMORY Taste kann der Mittelwert
aufgerufen werden (sichtbar dann im oberen
Displaysegment)
X-SENSORS GmbH l Steinbrechstr. 9, 71106 – Magstadt, Deutschland l Tel: +49 7159/49697-0 l info@sensorshop.com l www.sensorshop.com
X-SENSORS GmbH
Magstadt, Deutschland l Tel: +49 7159/49697-0
info@sensorshop.com l www.sensorshop.com

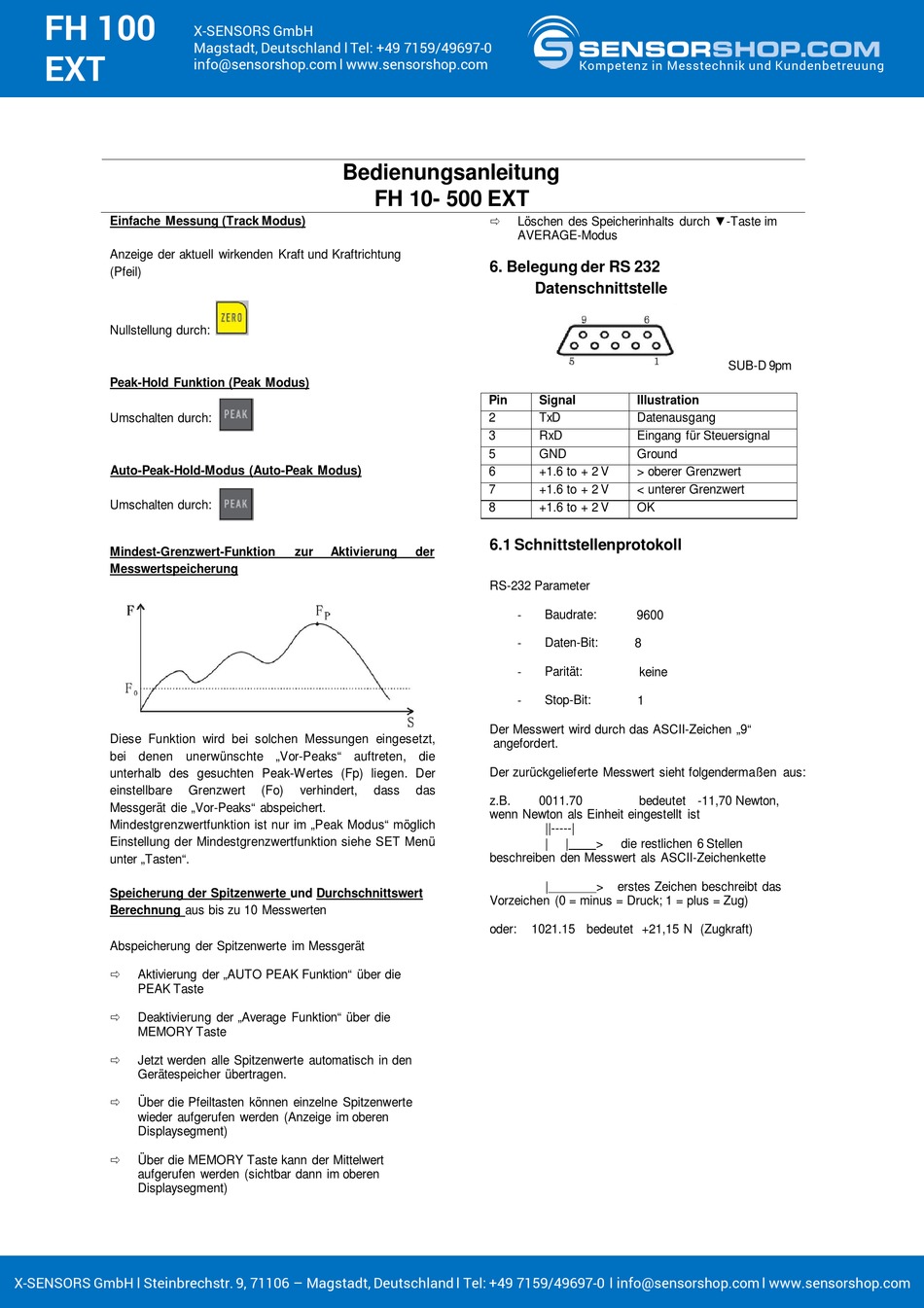

Bedienungsanleitung
