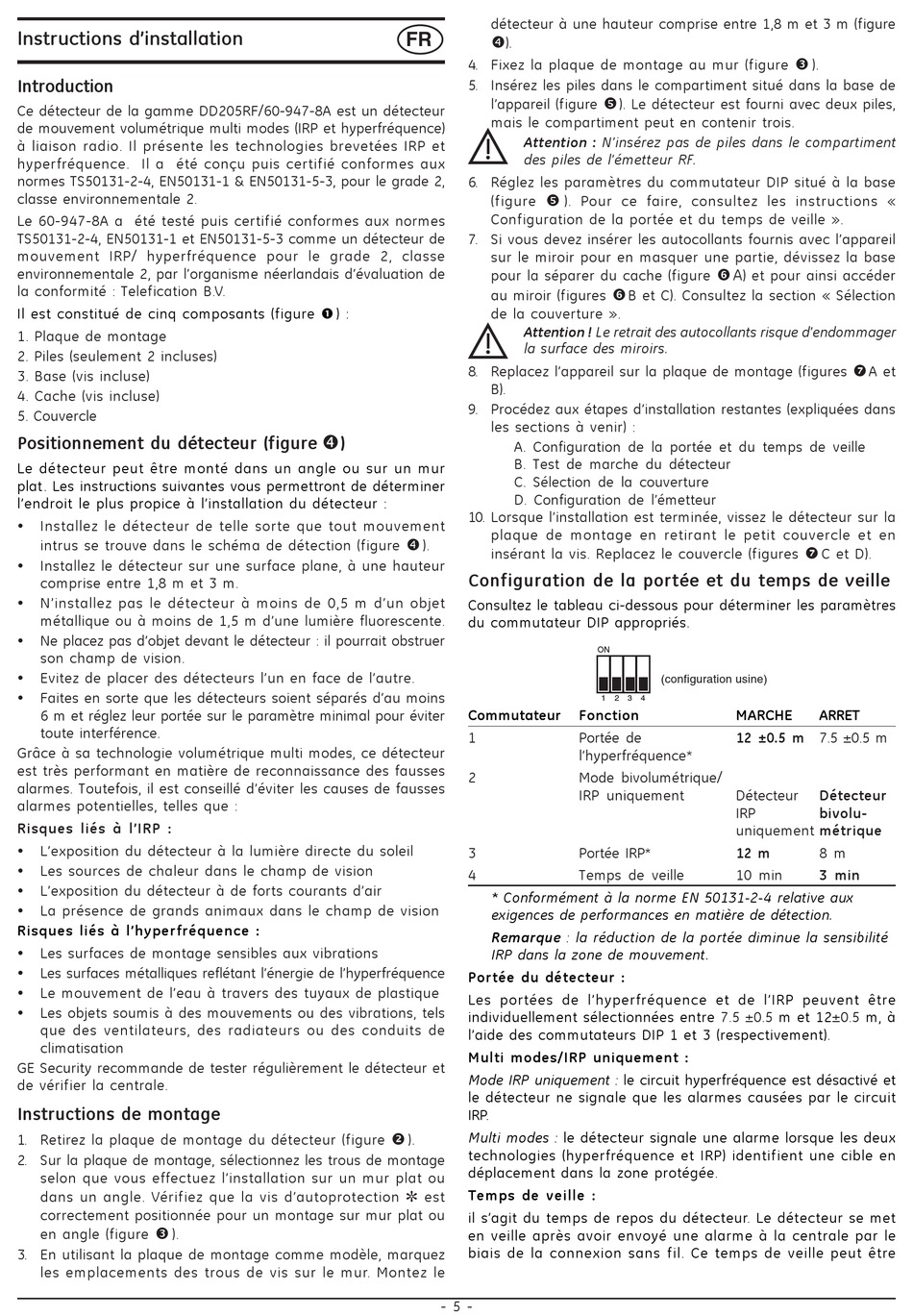

Instructions d'installation

Introduction
Ce détecteur de la gamme DD205RF/60-947-8A est un détecteur
de mouvement volumétrique multi modes (IRP et hyperfréquence)
à liaison radio. Il présente les technologies brevetées IRP et
hyperfréquence. Il a été conçu puis certifié conformes aux
normes TS50131-2-4, EN50131-1 & EN50131-5-3, pour le grade 2,
classe environnementale 2.
Le 60-947-8A a été testé puis certif ié conformes aux normes
TS50131-2-4, EN50131-1 et EN50131-5-3 comme un détecteur de
mouvement IRP/ hyperfréquence pour le grade 2, classe
environnementale 2, par l'organisme néerlandais d'évaluation de
la conformité : Telefication B.V.
Il est constitué de cinq composants (figure
1. Plaque de montage
2. Piles (seulement 2 incluses)
3. Base (vis incluse)
4. Cache (vis incluse)
5. Couvercle
Positionnement du détecteur (figure
Le détecteur peut être monté dans un angle ou sur un mur
plat . Les instructions suivantes vous permettront de déterminer
l'endroit le plus propice à l'installation du détecteur :
Installez le détecteur de telle sorte que tout mouvement
intrus se trouve dans le schéma de détection (figure
Installez le détecteur sur une surface plane, à une hauteur
comprise entre 1,8 m et 3 m.
N'installez pas le détecteur à moins de 0,5 m d'un objet
métallique ou à moins de 1,5 m d'une lumière fluorescente.
Ne placez pas d'objet devant le détecteur : il pourrait obstruer
son champ de vision.
Evitez de placer des détecteurs l'un en face de l'autre.
Faites en sorte que les détecteurs soient séparés d'au moins
6 m et réglez leur portée sur le paramètre minimal pour éviter
toute interférence.
Grâce à sa technologie volumétrique multi modes, ce détecteur
est très performant en matière de reconnaissance des fausses
alarmes. Toutefois, il est conseillé d'éviter les causes de fausses
alarmes potentielles, telles que :
Risques liés à l'IRP :
L'exposition du détecteur à la lumière directe du soleil
Les sources de chaleur dans le champ de vision
L'exposition du détecteur à de forts courants d'air
La présence de grands animaux dans le champ de vision
Risques liés à l'hyperfréquence :
Les surfaces de montage sensibles aux vibrations
Les surfaces métalliques reflétant l'énergie de l'hyperfréquence
Le mouvement de l'eau à travers des tuyaux de plastique
Les objets soumis à des mouvements ou des vibrations, tels
que des ventilateurs, des radiateurs ou des conduits de
climatisation
GE Security recommande de tester régulièrement le détecteur et
de vérifier la centrale.
Instructions de montage
1. Retirez la plaque de montage du détecteur (figure
2. Sur la plaque de montage, sélectionnez les trous de montage
selon que vous effectuez l'installation sur un mur plat ou
dans un angle. Vérif iez que la vis d'autoprotection
correctement positionnée pour un montage sur mur plat ou
en angle (figure ).
3. En utilisant la plaque de montage comme modèle, marquez
les emplacements des trous de vis sur le mur. Montez le
détecteur à une hauteur comprise entre 1,8 m et 3 m (figure
FR
).
4. Fixez la plaque de montage au mur (figure
5. Insérez les piles dans le compartiment situé dans la base de
l'appareil (figure
mais le compartiment peut en contenir trois.
6. Réglez les paramètres du commutateur DIP situé à la base
(f igure
Configuration de la portée et du temps de veille ».
7. Si vous devez insérer les autocollants fournis avec l'appareil
sur le miroir pour en masquer une partie, dévissez la base
pour la séparer du cache (figure
au miroir (figures
) : de la couverture ».
8. Replacez l'appareil sur la plaque de montage (figures
B).
9. Procédez aux étapes d'installation restantes (expliquées dans
les sections à venir) :
)
10. Lorsque l'installation est terminée, vissez le détecteur sur la
plaque de montage en retirant le petit couvercle et en
).
insérant la vis. Replacez le couvercle (f igures
Configuration de la portée et du temps de veille
Consultez le tableau ci-dessous pour déterminer les paramètres
du commutateur DIP appropriés.
Commutateur
1
2
3
4
* Conformément à la norme EN 50131-2-4 relative aux
exigences de performances en matière de détection.
Remarque : la réduction de la portée diminue la sensibilité
IRP dans la zone de mouvement.
Portée du détecteur :
Les portées de l'hyperfréquence et de l'IRP peuvent être
individuellement sélectionnées entre
l'aide des commutateurs DIP 1 et 3 (respectivement).
Multi modes/IRP uniquement :
Mode IRP uniquement : le circuit hyperfréquence est désactivé et
le détecteur ne signale que les alarmes causées par le circuit
IRP.
Multi modes : le détecteur signale une alarme lorsque les deux
).
technologies (hyperfréquence et IRP) identif ient une cible en
déplacement dans la zone protégée.
✼ Temps de veille :
est
il s'agit du temps de repos du détecteur. Le détecteur se met
en veille après avoir envoyé une alarme à la centrale par le
biais de la connexion sans f il. Ce temps de veille peut être
- 5 -
). Le détecteur est fourni avec deux piles,
Attention : N'insérez pas de piles dans le compartiment
des piles de l'émetteur RF.
). Pour ce faire, consultez les instructions «
B et C). Consultez la section « Sélection
Attention ! Le retrait des autocollants risque d'endommager
la surface des miroirs.
A. Configuration de la portée et du temps de veille
B. Test de marche du détecteur
C. Sélection de la couverture
D. Configuration de l'émetteur
ON
(configuration usine)
1 2 3 4
Fonction
Portée de
l'hyperfréquence*
Mode bivolumétrique/
IRP uniquement
Portée IRP*
Temps de veille
).
A
) et pour ainsi accéder
A et
C et D).
MARCHE ARRET
12 ±0.5 m 7.5 ±0.5 m
Détecteur Détecteur
IRP bivolu-
uniquement métrique
12 m 8 m
10 min 3 min
7.5 ±0.5 m et 12±0.5 m, à
