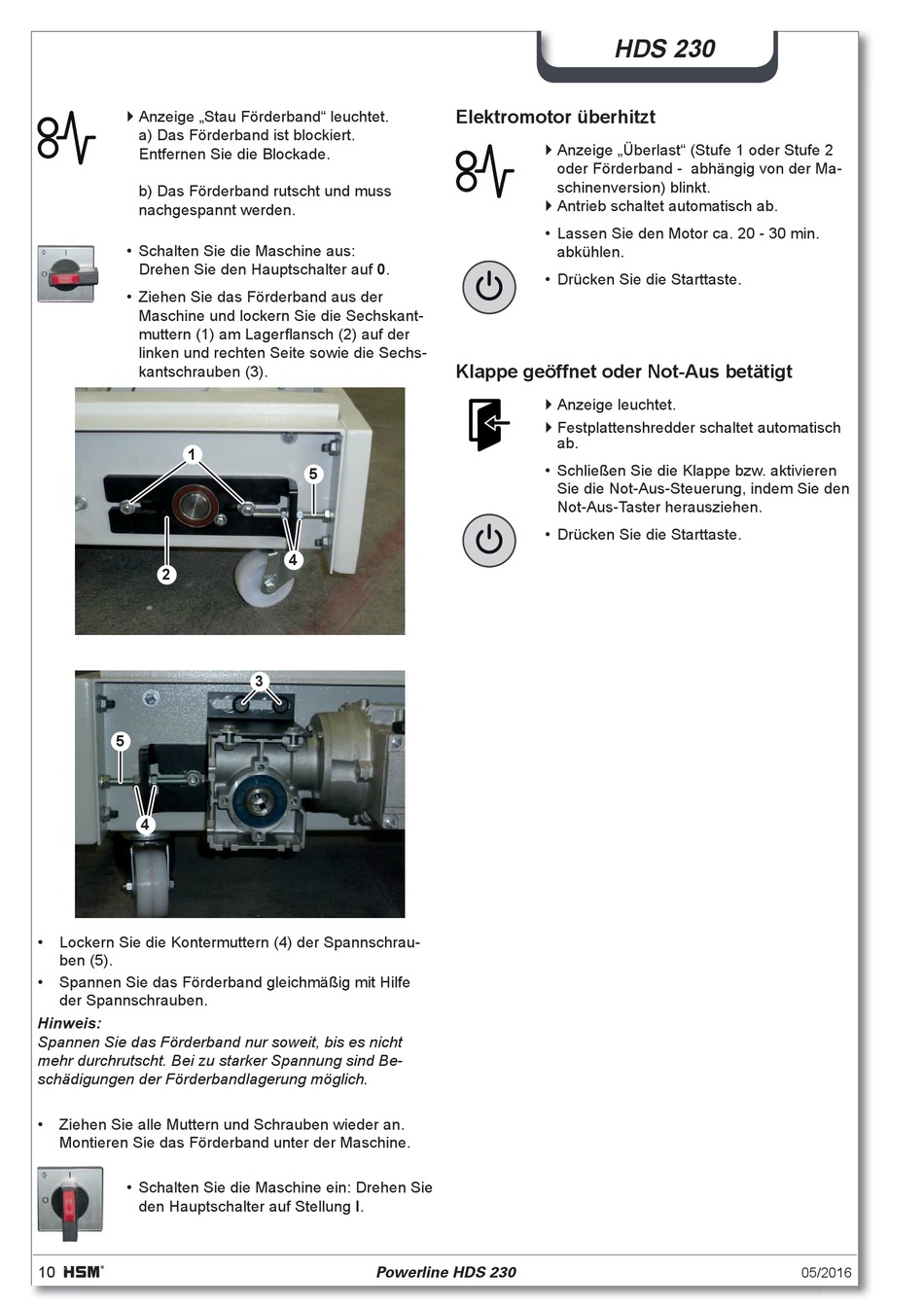

Elektromotor Überhitzt - HSM Powerline HDS 230 Betriebsanleitung

 Anzeige „Stau Förderband" leuchtet.
a) Das Förderband ist blockiert.
Entfernen Sie die Blockade.
b) Das Förderband rutscht und muss
nachgespannt werden.
• Schalten Sie die Maschine aus:
Drehen Sie den Hauptschalter auf 0.
• Ziehen Sie das Förderband aus der
Maschine und lockern Sie die Sechskant-
muttern (1) am Lagerfl ansch (2) auf der
linken und rechten Seite sowie die Sechs-
kantschrauben (3).
1
2
5
4
• Lockern Sie die Kontermuttern (4) der Spannschrau-
ben (5).
• Spannen Sie das Förderband gleichmäßig mit Hilfe
der Spannschrauben.
Hinweis:
Spannen Sie das Förderband nur soweit, bis es nicht
mehr durchrutscht. Bei zu starker Spannung sind Be-
schädigungen der Förderbandlagerung möglich.
• Ziehen Sie alle Muttern und Schrauben wieder an.
Montieren Sie das Förderband unter der Maschine.
• Schalten Sie die Maschine ein: Drehen Sie
den Hauptschalter auf Stellung I.
10
5
4
3
Powerline HDS 230
HDS 230
Elektromotor überhitzt
 Anzeige „Überlast" (Stufe 1 oder Stufe 2
oder Förderband - abhängig von der Ma-
schinenversion) blinkt.
 Antrieb schaltet automatisch ab.
• Lassen Sie den Motor ca. 20 - 30 min.
abkühlen.
• Drücken Sie die Starttaste.
Klappe geöffnet oder Not-Aus betätigt
 Anzeige leuchtet.
 Festplattenshredder schaltet automatisch
ab.
• Schließen Sie die Klappe bzw. aktivieren
Sie die Not-Aus-Steuerung, indem Sie den
Not-Aus-Taster herausziehen.
• Drücken Sie die Starttaste.
05/2016
