Asegúrese de conectar los
polos correctos en ambas uni-
dades

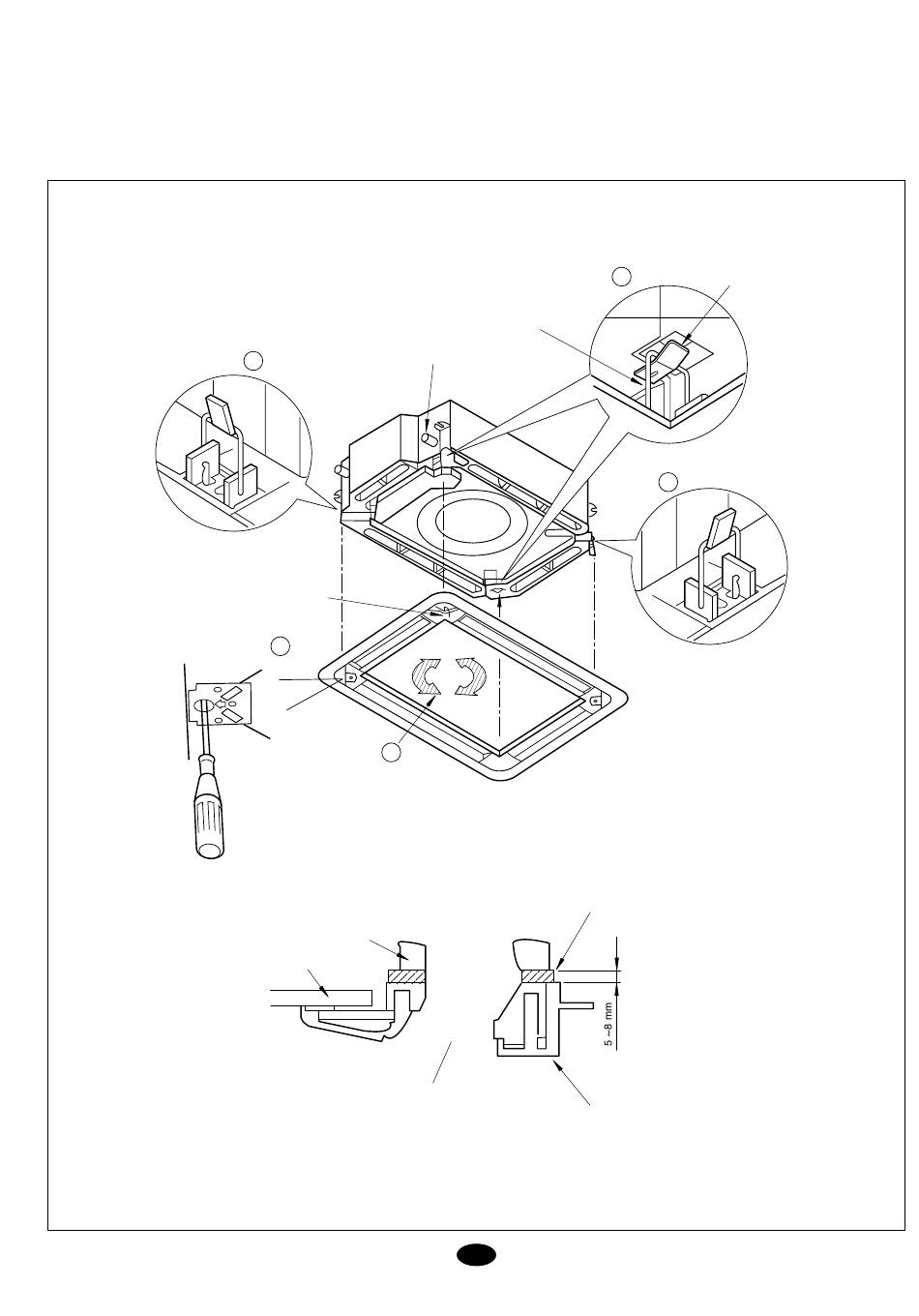

(Fig. 12)
Instalación del panel.
1. Coloque el panel en la unidad interior,
colocando la esquina del motor de lamas
con la esquina de tuberías de la unidad
interior.
2. Instalación del panel decorativo:
(1) Cuelgue la trabilla, que está en el lado
contrario del motor de lamas del panel
decorativo, temporalmente del soporte
para ello habilitado. (2 Posiciones).
(2) Cuelgue también temporalmente las
dos trabillas restantes. Tenga cuidado y
evite que el cable del motor de lamas se
enganche en con el material sellante.
2
MOTOR DE LAMAS
3
4
UNIDAD INTERIOR
TECHO
SALIDA DE AIRE
SOPORTE
TUBERÍAS
MATERIAL SELLANTE
Fig. 12
E
(3) Atornille los 4 tornillos hexagonales de
la parte derecha bajo las trabillas aprox.
(El panel subirá 15 mm).
(4) Ajuste el panel girándolo en los sentidos
descritos en la figura. A efectos de cubrir
por completo la apertura del techo.
(5) Apriete los tornillos hasta que la distan-
cia entre la unidad interior y el panel se
reduzca a unos 5 - 8 mm.
1
TRABILLA
2
PANEL FRONTAL
7
