mounting plate (x1)
rail (x2)
1.

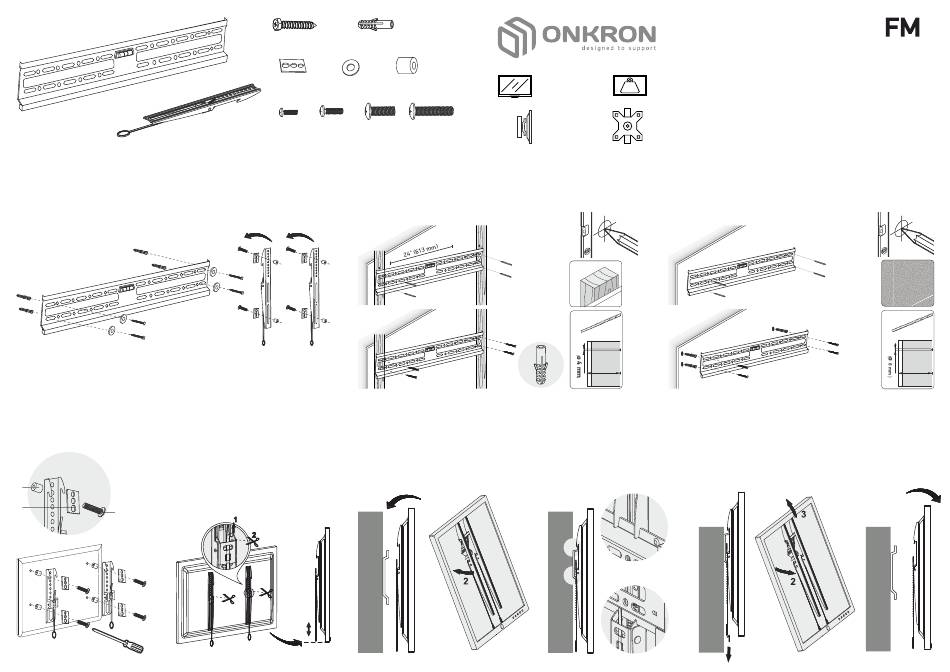

Structural drawing
Сборочный чертёж
3. Rail installation to the TV
Установка направляющих к ТВ
C
D
G/E/F/M8x50
M6x50 (x4)
concrete anchor 8x40 (x4)
A
B
washer (x4)
washer (x4)
spacer (x4)
C
D
M5x30 (x4)
M6x30 (x4)
M8x30 (x4)
M8x50 (x4)
E
F
G
2. Wall plate installation
Установка крепления на стену
2-1. Stud wall installation
Установка крепления на деревянную стену
4. Hung TV on the Wall plate
Навесьте ТВ на настенную площадку
4-2 Push the TV to the wall until you hear a click
Прижмите ТВ до щелчка
wall
Max weight
Screen size
50 kg
40" - 70"
110 lbs
VESA
Wall distance
75 х 75,100 x 100, 200 x 100, 200 x 200,
30 mm
200 x 300, 300 x 200, 300 x 300, 300 x 400,
1.1"
400 x 300, 400 x 400, 600 х 400 mm
2-2. Masonry Wall
Установка крепления на капитальную стену
X
50mm
(2")
wall
wall
4. Remove TV from the Wall plate
Демонтаж ТВ
4-1-2-3 Pull the straps and take the TV off
Потяните за фиксаторы и снимите ТВ
wall
3
basic
50mm
(2")
