2.3 Note di sicurezza
Durante il funzionamento dell'apparecchio è necessario assicurare
un'adeguata ventilazione. Evitare di racchiudere l'apparecchio in un mobile
privo di aerazione o di ostruire le fessure di ventilazione; evitare inoltre
di tenere l'apparecchio in prossimità di sorgenti di calore. Si consiglia
di interporre un pannello di aerazione tra un apparecchio e l'altro. Ogni
intervento all'interno dell'apparecchio, quale la selezione di alcuni modi
d'uso o la sostituzione di fusibili, deve essere effettuato solo da personale
specializzato: la rimozione del coperchio rende accessibili parti con rischio
di scosse elettriche. Prima di rimuovere il coperchio accertarsi sempre
che il cavo di rete sia staccato. Nel caso di accidentale caduta di liquidi
sull'apparecchio, staccare immediatamente la spina di rete ed interpellare il
centro di assistenza PASO più vicino. La connessione di telaio (10) consente
di collegare altre apparecchiature per la sola funzione di schermatura
dei segnali a basso livello: questa presa non deve essere utilizzata per il
collegamento di sicurezza del telaio alla terra.
3.
CONNESSIONI
3.1 Criteri generali
Per un corretto funzionamento dell'apparecchio è opportuno osservare
alcuni criteri di massima nell'esecuzione dei collegamenti:
• non posizionare cavi e microfoni sul mobile dell'apparecchio.
• evitare di stendere le linee di segnale parallele a quelle di rete; osservare
una distanza minima di 30/40 cm.
• posizionare le linee di ingresso e le linee di uscita distanti tra loro.
• posizionare i microfoni al di fuori dell'angolo di radiazione dei diffusori
sonori per evitare il fenomeno di reazione acustica (effetto Larsen).
3.2 Ingressi microfonici
Alla presa microfonica frontale IN MIC.1 (2) è possibile collegare microfoni
dinamici bilanciati o sbilanciati dotati di spinotto jack 1/4", mentre alla
presa XLR posteriore MIC.2 (14) è possibile collegare microfoni PASO di
tipo dinamico e ad elettrete: i collegamenti a queste prese sono riportati
nella Fig. 3.2.1. Ogni ingresso microfonico dispone di un proprio controllo
di livello (3) per dosare opportunamente l'ampiezza dei vari segnali.
L'ingresso microfonico MIC. 1 dispone, inoltre, della funzione di precedenza
automatica (VOX): parlando al microfono collegato a questo ingresso
verranno automaticamente ammutoliti gli ingressi ausiliari e l'altro ingresso
microfonico; il livello della soglia di attivazione del circuito di precedenza
automatica, regolato dal controllo semifisso A.P.T. (1), non è dipendente
dalla posizione del controllo MIC. 1 (3).

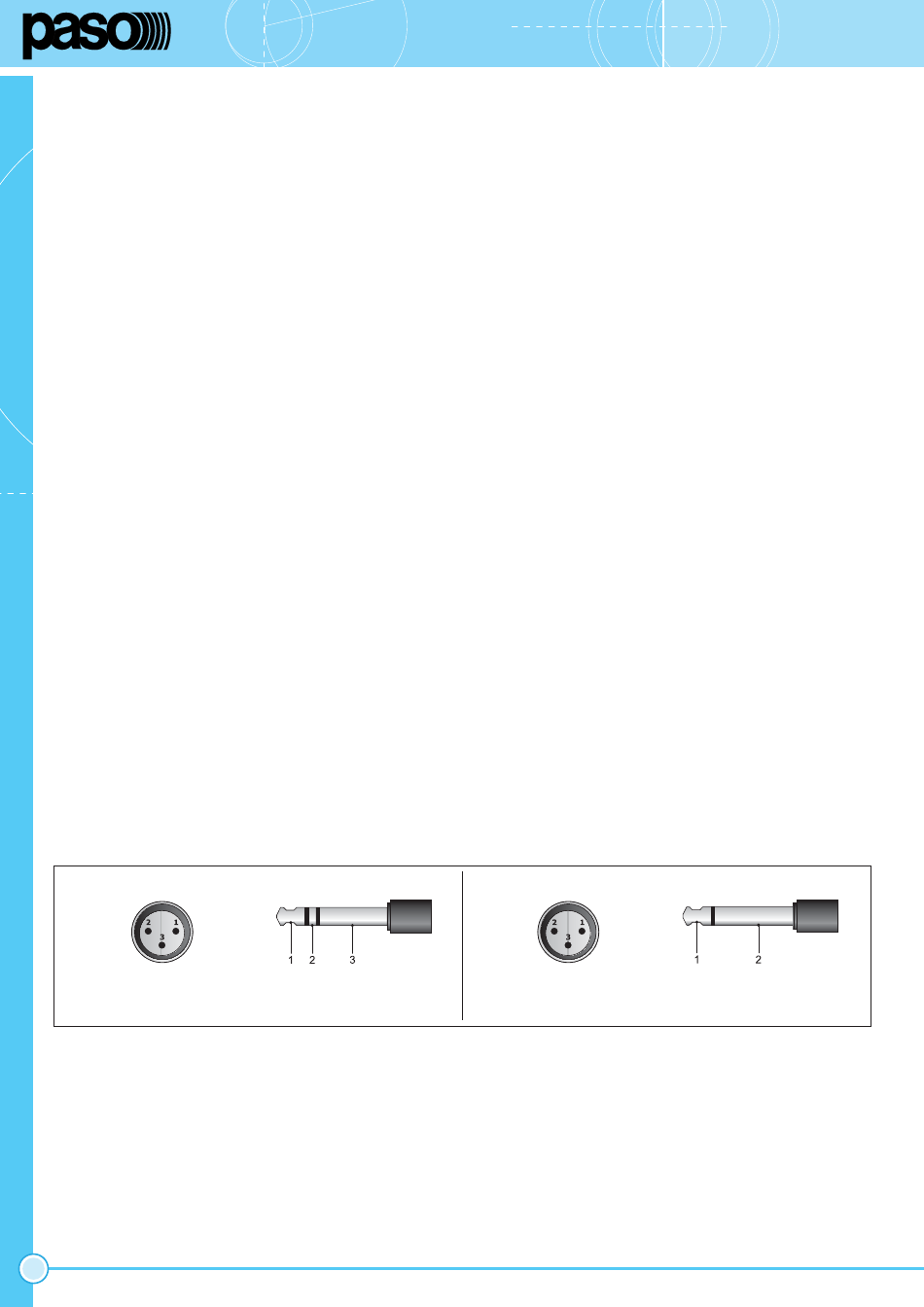

Collegamento bilanciato • Balanced connection
1 = schermo / shield
2 = segnale (lato caldo) / signal (hot side)
3 = segnale (lato freddo) / signal (cold side)
3.3 Ingressi ausiliari
Alle prese phono TAPE e CD (13) è possibile collegare delle sorgenti
musicali ad alto livello (lettore di compact disc e riproduttore a nastro).
La doppia presa consente un veloce collegamento della sorgente
all'amplificatore tramite cavetto stereo: la miscelazione dei due canali
destro e sinistro (L/R) è realizzata internamente.
La selezione della sorgente avviene tramite l'apposito selettore (5) posto
sul pannello frontale dell'apparecchio. La regolazione di livello della sorgente
selezionata si effettua tramite il controllo PROGRAM (4).
La sorgente selezionata è soggetta all'ammutolimento sia per precedenza
automatica (VOX) degli ingressi TEL./EMERG. (17) e IN MIC. 1 (2) che
per la chiusura del contatto PR (16).
4
α
DATASHEET
1 = segnale (lato caldo) / signal (hot side)
2 = segnale (lato freddo) / signal (cold side)
3 = schermo / shield
2.3 Safety notes
While the equipment is working, it is necessary to provide adequate
ventilation. Do not close the equipment in a cabinet without ventilation
and do not obstruct the ventilation slits. Do not keep the equipment in the
vicinity of sources of heat. It is recommended that you place a ventilation
panel between one piece of equipment and the next. Any activities inside
the equipment, such as selecting some of the operating modes, the
installation of accessories or the replacement of fuses, must be carried
out by specialized personnel only: when the cover is removed, parts liable
to cause electric shocks are exposed. Before removing the cover, always
make sure that the power cord has been disconnected. In the event that
liquid is accidentally spilt onto the apparatus, disconnect the mains plug
immediately and contact the nearest PASO Service Centre. The chassis
connection (10) may be used to connect other equipment only for the
purpose of shielding the low signals: this socket may not be used to connect
the chassis to earth for safety purposes.
3.
CONNECTIONS
3.1 General criteria
For proper unit operation, use the following instructions when making
the connections:
• Do not place cables or microphones on the unit cabinet;
• Do not lay signal lines parallel to power lines; ensure a minimum distance
of 30/40 cm between them;
• Keep input lines and the output lines far apart;
• Keep the microphones outside the operating span of the speakers to
avoid acoustic feedback (Larsen effect).
3.2 Microphone inputs
It is possible to connect dynamic balanced or unbalanced microphones
with ¼" jacks to the front-panel IN MIC.1 socket (2), and PASO dynamic
and electret microphones to the MIC.2 XLR socket on the rear panel
(14) : the connections to these sockets are shown in Figure 3.2.1. Each
microphone input has its own level control (3) for adjusting the amplitude
of the various signals suitably. The MIC.1 microphone input also has an
automatic precedence function (VOX): when speaking into the microphone
connected to this input, the auxiliary inputs and the other microphone input
will be automatically muted; the level of the threshold for activation of
the automatic precedence circuit - adjustable by A.P.T. control (1) - is
independent of the position of the MIC.1 control (3).
Collegamento sbilanciato • Unbalanced connection
1 = schermo e massa / shield and GND
2 = segnale / signal
3 = schermo e massa / shield and GND
3.3 Auxiliary inputs
It is possible to connect high-level sources of music (CD player, tape
recorder) to the TAPE and CD (13) phono sockets. Thanks to the fact
that there are two sockets, it is easy to connect the source rapidly to
the amplifier by means of a stereo cable: mixing of the two channels
(left and right - L/R) is carried out internally.
The source is selected by means of the selector PROGRAM (4) provided
for this purpose on the front panel of the equipment. The source selected
is subject to muting both due to automatic precedence (VOX) of the
TEL./EMERG. (17) and MIC.1 (2) inputs and following closure of the
PR contact (16).
1 = segnale / signal
2 = schermo e massa / shield and GND
Fig. 3.2.1
