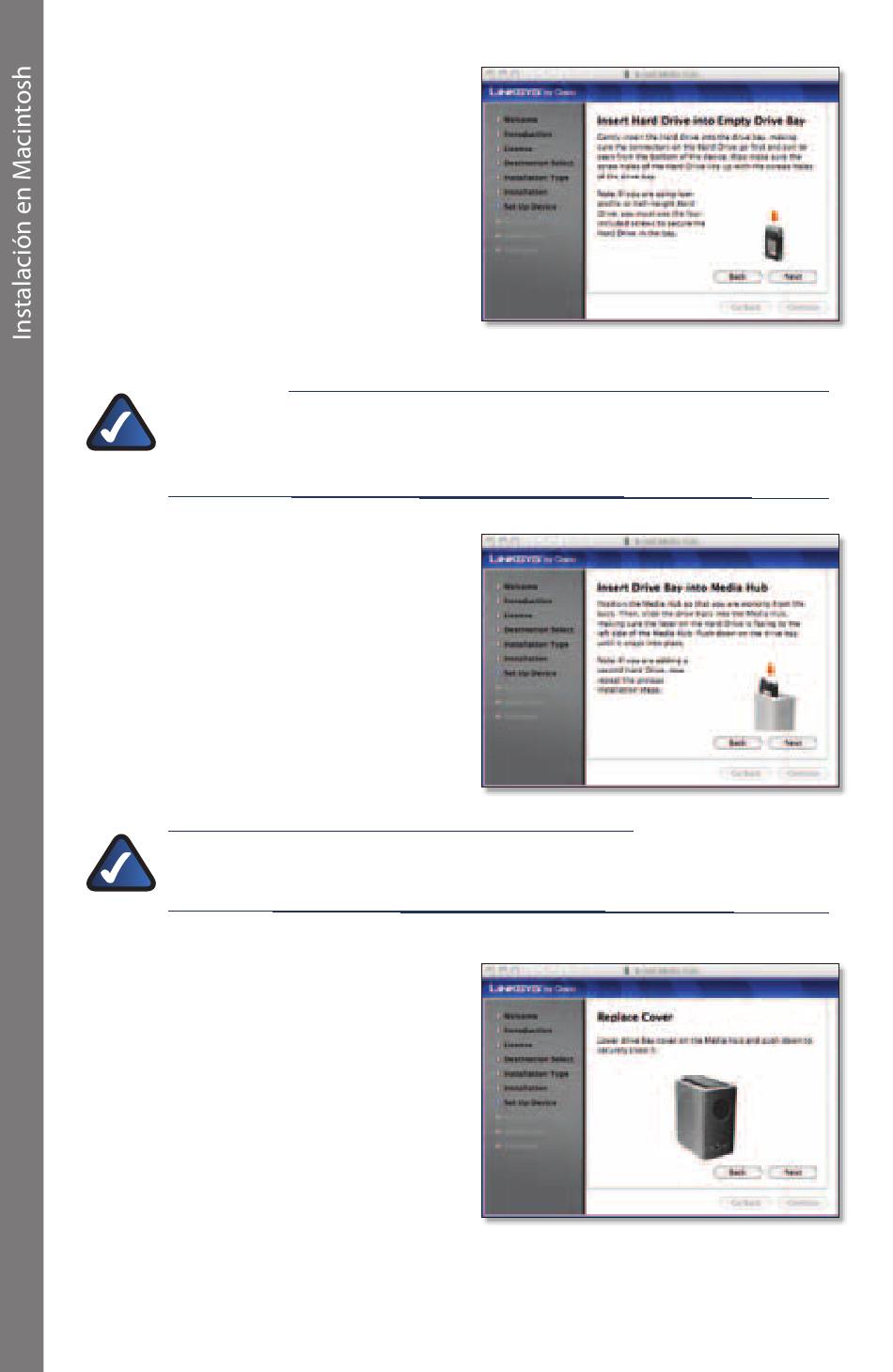

17.
Compruebe que los conectores
del disco duro miran hacia abajo,
de forma que pueda verlos desde
la parte inferior de la bahía de
unidad . Compruebe también que
los orificios para los tornillos del
disco duro y de la bahía de unidad
coinciden . Inserte el disco duro en
la bahía de unidad .
Haga clic en Next (Siguiente) .
NOTA:
cuatro tornillos que se suministran para fijar el disco duro a la bahía de
unidad .
18.
Coloque el Media Hub de forma
que vea su parte posterior . Con la
etiqueta del disco duro orientada
al lado izquierdo del Media Hub,
deslice la unidad en la ranura vacía .
Presione hacia abajo hasta que el
disco duro encaje en su posición .
Haga clic en Next (Siguiente) .
NOTA:
instalación .
19.
Vuelva a colocar la cubierta y
empuje hacia abajo para cerrarla
bien .
Haga clic en Next (Siguiente) .
90
Si utiliza un disco duro de perfil bajo y media altura, coloque los
Para instalar un segundo disco duro, repita los pasos de
Media Hub
