Istruzioni per il montaggio
Accertarsi che ci sia abbastanza spazio per installare il tapis roulant e si consiglia l'installazione ad
opera di 2 persone.
AVVERTENZA: Non inserire la spina nella presa di alimentazione fino a quando il tapis roulant non è
completamente montato.

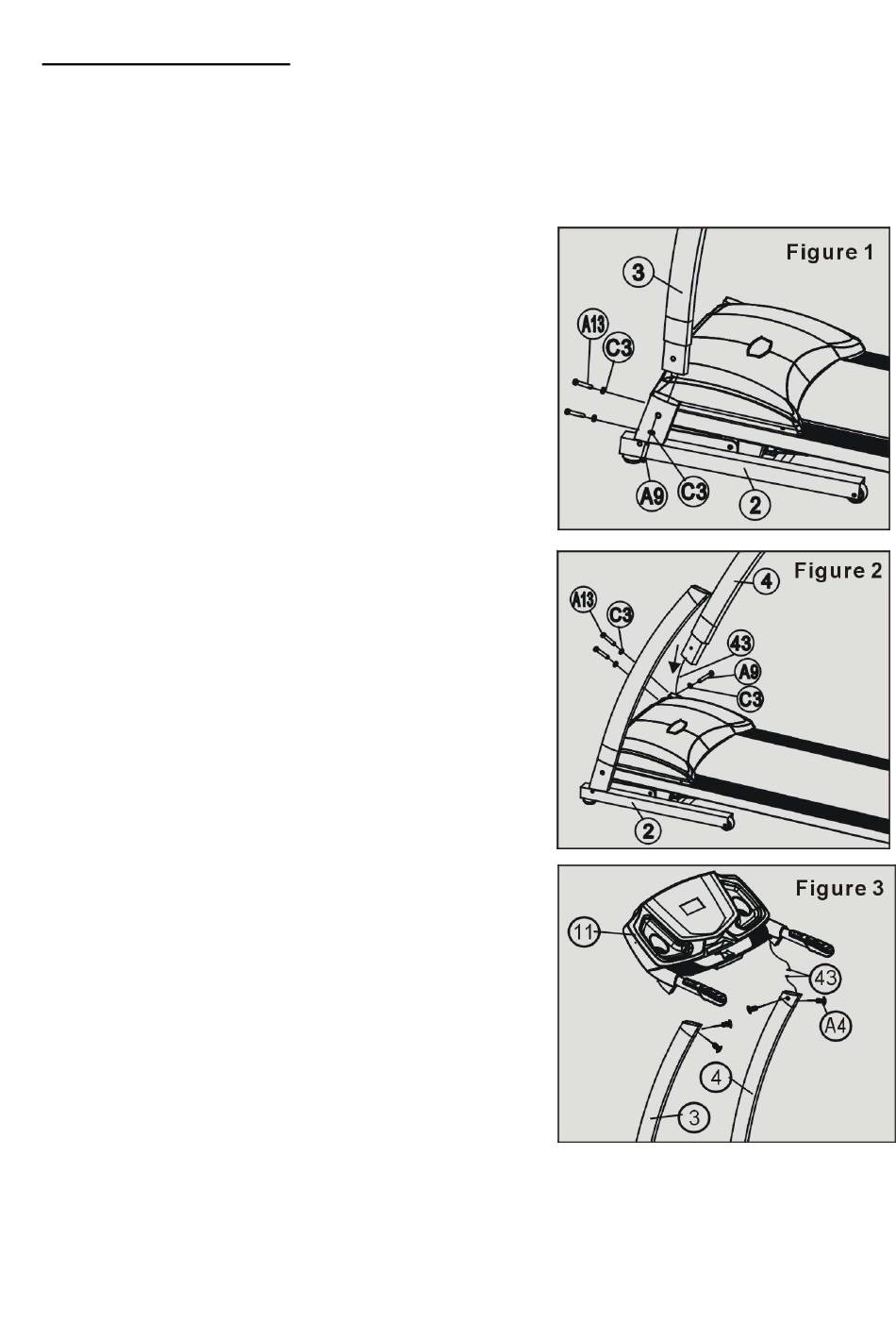

1. Assemblaggio del tubo dritto a sinistra
Inserire il tubo dritto di sinistra(3) nel telaio della base (2) con
due set di bulloni a testa semisferica M8X16(A13), rondelle
piatte φ8(C3) sulla parte frontale e un set di bulloni a testa
semisferica M8X45 (A9), rondelle piatte φ8(C3) sul lato. Non
serrare i bulloni. (Vedere figura 1)
2. Assemblaggio del tubo dritto a destra
Inserire il cavo signal (43) nel tubo dritto di destra (4) e inserire
il tubo dritto di destra (4) nel telaio della base (2) con due set di
bulloni a testa semisferica M8X16(A13), rondelle piatte φ8(C3)
sulla parte frontale e un set di bulloni a testa semisferica
M8X45 (A9), rondelle piatte φ8(C1) sul lato. Non serrare i
bulloni. (Vedere figura 2).
3. Assemblaggio del tubo dritto destro/sinistro e del
computer/barra manubrio
a. Collegare il cavo signal (43) con il cavo che proviene dal
computer/barra manubrio (11). (vedere figura 3)
b. Serrare e fissare il computer (11) al tubo di supporto
sinistro e destro (3, 4) con quattro bulloni M8X16 (A4).
(vedere figura3)
c. Infine, serrare tutti i bulloni del punto 1 e 2.
