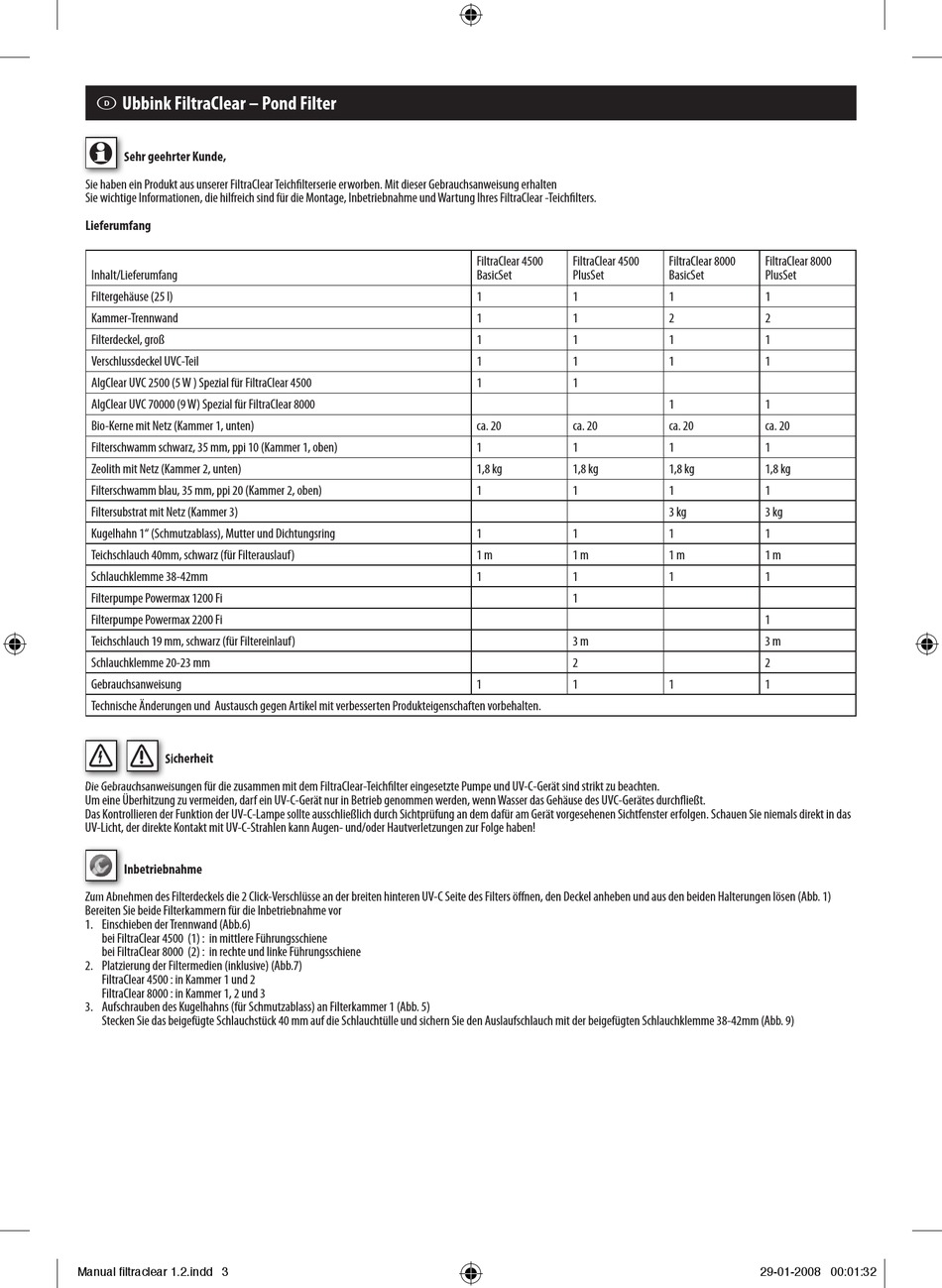

2 Ubbink FiltraClear – Pond Filter
Sehr geehrter Kunde, Sehr geehrter Kunde,
Sie haben ein Produkt aus unserer FiltraClear Teichfi lterserie erworben. Mit dieser Gebrauchsanweisung erhalten Sie haben ein Produkt aus unserer FiltraClear Teichfi lterserie erworben. Mit dieser Gebrauchsanweisung erhalten
Sie wichtige Informationen, die hilfreich sind für die Montage, Inbetriebnahme und Wartung Ihres FiltraClear -Teichfi lters.
Lieferumfang
Inhalt/Lieferumfang
Filtergehäuse (25 l)
Kammer-Trennwand
Filterdeckel, groß
Verschlussdeckel UVC-Teil
AlgClear UVC 2500 (5 W ) Spezial für FiltraClear 4500
AlgClear UVC 70000 (9 W) Spezial für FiltraClear 8000
Bio-Kerne mit Netz (Kammer 1, unten)
Filterschwamm schwarz, 35 mm, ppi 10 (Kammer 1, oben)
Zeolith mit Netz (Kammer 2, unten)
Filterschwamm blau, 35 mm, ppi 20 (Kammer 2, oben)
Filtersubstrat mit Netz (Kammer 3)
Kugelhahn 1" (Schmutzablass), Mutter und Dichtungsring
Teichschlauch 40mm, schwarz (für Filterauslauf)
Schlauchklemme 38-42mm
Filterpumpe Powermax 1200 Fi
Filterpumpe Powermax 2200 Fi
Teichschlauch 19 mm, schwarz (für Filtereinlauf)
Schlauchklemme 20-23 mm
Gebrauchsanweisung
Technische Änderungen und Austausch gegen Artikel mit verbesserten Produkteigenschaften vorbehalten.
Sicherheit Sicherheit
Die Gebrauchsanweisungen für die zusammen mit dem FiltraClear-Teichfi lter eingesetzte Pumpe und UV-C-Gerät sind strikt zu beachten. Die Gebrauchsanweisungen für die zusammen mit dem FiltraClear-Teichfi lter eingesetzte Pumpe und UV-C-Gerät sind strikt zu beachten. Die Gebrauchsanweisungen für die zusammen mit dem FiltraClear-Teichfi lter eingesetzte Pumpe und UV-C-Gerät sind strikt zu beachten. Die Gebrauchsanweisungen für die zusammen mit dem FiltraClear-Teichfi lter eingesetzte Pumpe und UV-C-Gerät sind strikt zu beachten.
Um eine Überhitzung zu vermeiden, darf ein UV-C-Gerät nur in Betrieb genommen werden, wenn Wasser das Gehäuse des UVC-Gerätes durchfl ießt.
Das Kontrollieren der Funktion der UV-C-Lampe sollte ausschließlich durch Sichtprüfung an dem dafür am Gerät vorgesehenen Sichtfenster erfolgen. Schauen Sie niemals direkt in das
UV-Licht, der direkte Kontakt mit UV-C-Strahlen kann Augen- und/oder Hautverletzungen zur Folge haben!
Inbetriebnahme Inbetriebnahme
Zum Abnehmen des Filterdeckels die 2 Click-Verschlüsse an der breiten hinteren UV-C Seite des Filters öff nen, den Deckel anheben und aus den beiden Halterungen lösen (Abb. 1) Zum Abnehmen des Filterdeckels die 2 Click-Verschlüsse an der breiten hinteren UV-C Seite des Filters öff nen, den Deckel anheben und aus den beiden Halterungen lösen (Abb. 1)
Bereiten Sie beide Filterkammern für die Inbetriebnahme vor
1. Einschieben der Trennwand (Abb.6)
bei FiltraClear 4500 (1) : in mittlere Führungsschiene
bei FiltraClear 8000 (2) : in rechte und linke Führungsschiene
2. Platzierung der Filtermedien (inklusive) (Abb.7)
FiltraClear 4500 : in Kammer 1 und 2
FiltraClear 8000 : in Kammer 1, 2 und 3
3. Aufschrauben des Kugelhahns (für Schmutzablass) an Filterkammer 1 (Abb. 5)
Stecken Sie das beigefügte Schlauchstück 40 mm auf die Schlauchtülle und sichern Sie den Auslaufschlauch mit der beigefügten Schlauchklemme 38-42mm (Abb. 9)
Manual filtraclear 1.2.indd 3
FiltraClear 4500 FiltraClear 4500
BasicSet PlusSet
1 1
1 1
1 1
1 1
1 1
ca. 20 ca. 20
1 1
1,8 kg 1,8 kg
1 1
1 1
1 m 1 m
1 1
1
3 m
2
1 1
FiltraClear 8000 FiltraClear 8000
BasicSet PlusSet
1 1
2 2
1 1
1 1
1 1
ca. 20 ca. 20
1 1
1,8 kg 1,8 kg
1 1
3 kg 3 kg
1 1
1 m 1 m
1 1
1
3 m
2
1 1
