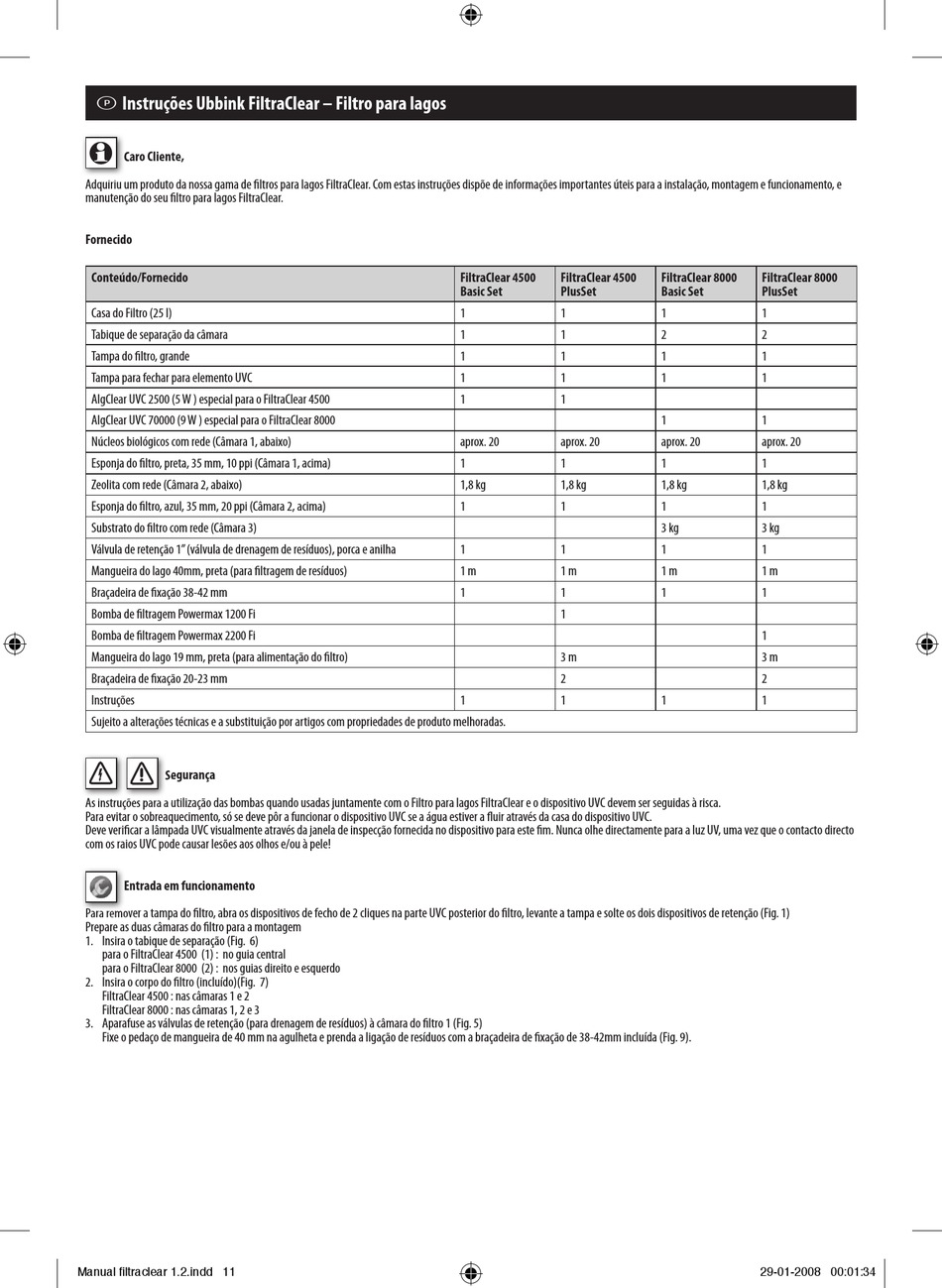

6 Instruções Ubbink FiltraClear – Filtro para lagos
Caro Cliente, Caro Cliente,
Adquiriu um produto da nossa gama de fi ltros para lagos FiltraClear. Com estas instruções dispõe de informações importantes úteis para a instalação, montagem e funcionamento, e Adquiriu um produto da nossa gama de fi ltros para lagos FiltraClear. Com estas instruções dispõe de informações importantes úteis para a instalação, montagem e funcionamento, e
manutenção do seu fi ltro para lagos FiltraClear.
Fornecido
Conteúdo/Fornecido
Casa do Filtro (25 l)
Tabique de separação da câmara
Tampa do fi ltro, grande
Tampa para fechar para elemento UVC
AlgClear UVC 2500 (5 W ) especial para o FiltraClear 4500
AlgClear UVC 70000 (9 W ) especial para o FiltraClear 8000
Núcleos biológicos com rede (Câmara 1, abaixo)
Esponja do fi ltro, preta, 35 mm, 10 ppi (Câmara 1, acima)
Zeolita com rede (Câmara 2, abaixo)
Esponja do fi ltro, azul, 35 mm, 20 ppi (Câmara 2, acima)
Substrato do fi ltro com rede (Câmara 3)
Válvula de retenção 1" (válvula de drenagem de resíduos), porca e anilha
Mangueira do lago 40mm, preta (para fi ltragem de resíduos)
Braçadeira de fi xação 38-42 mm
Bomba de fi ltragem Powermax 1200 Fi
Bomba de fi ltragem Powermax 2200 Fi
Mangueira do lago 19 mm, preta (para alimentação do fi ltro)
Braçadeira de fi xação 20-23 mm
Instruções
Sujeito a alterações técnicas e a substituição por artigos com propriedades de produto melhoradas.
Segurança Segurança
As instruções para a utilização das bombas quando usadas juntamente com o Filtro para lagos FiltraClear e o dispositivo UVC devem ser seguidas à risca. As instruções para a utilização das bombas quando usadas juntamente com o Filtro para lagos FiltraClear e o dispositivo UVC devem ser seguidas à risca. As instruções para a utilização das bombas quando usadas juntamente com o Filtro para lagos FiltraClear e o dispositivo UVC devem ser seguidas à risca. As instruções para a utilização das bombas quando usadas juntamente com o Filtro para lagos FiltraClear e o dispositivo UVC devem ser seguidas à risca.
Para evitar o sobreaquecimento, só se deve pôr a funcionar o dispositivo UVC se a água estiver a fl uir através da casa do dispositivo UVC.
Deve verifi car a lâmpada UVC visualmente através da janela de inspecção fornecida no dispositivo para este fi m. Nunca olhe directamente para a luz UV, uma vez que o contacto directo
com os raios UVC pode causar lesões aos olhos e/ou à pele!
Entrada em funcionamento Entrada em funcionamento
Para remover a tampa do fi ltro, abra os dispositivos de fecho de 2 cliques na parte UVC posterior do fi ltro, levante a tampa e solte os dois dispositivos de retenção (Fig. 1) Para remover a tampa do fi ltro, abra os dispositivos de fecho de 2 cliques na parte UVC posterior do fi ltro, levante a tampa e solte os dois dispositivos de retenção (Fig. 1)
Prepare as duas câmaras do fi ltro para a montagem
1. Insira o tabique de separação (Fig. 6)
para o FiltraClear 4500 (1) : no guia central
para o FiltraClear 8000 (2) : nos guias direito e esquerdo
2. Insira o corpo do fi ltro (incluído)(Fig. 7)
FiltraClear 4500 : nas câmaras 1 e 2
FiltraClear 8000 : nas câmaras 1, 2 e 3
3. Aparafuse as válvulas de retenção (para drenagem de resíduos) à câmara do fi ltro 1 (Fig. 5)
Fixe o pedaço de mangueira de 40 mm na agulheta e prenda a ligação de resíduos com a braçadeira de fi xação de 38-42mm incluída (Fig. 9).
Manual filtraclear 1.2.indd 11
FiltraClear 4500 FiltraClear 4500
Basic Set PlusSet
1 1
1 1
1 1
1 1
1 1
aprox. 20 aprox. 20
1 1
1,8 kg 1,8 kg
1 1
1 1
1 m 1 m
1 1
1
3 m
2
1 1
FiltraClear 8000 FiltraClear 8000
Basic Set PlusSet
1 1
2 2
1 1
1 1
1 1
aprox. 20 aprox. 20
1 1
1,8 kg 1,8 kg
1 1
3 kg 3 kg
1 1
1 m 1 m
1 1
1
3 m
2
1 1
