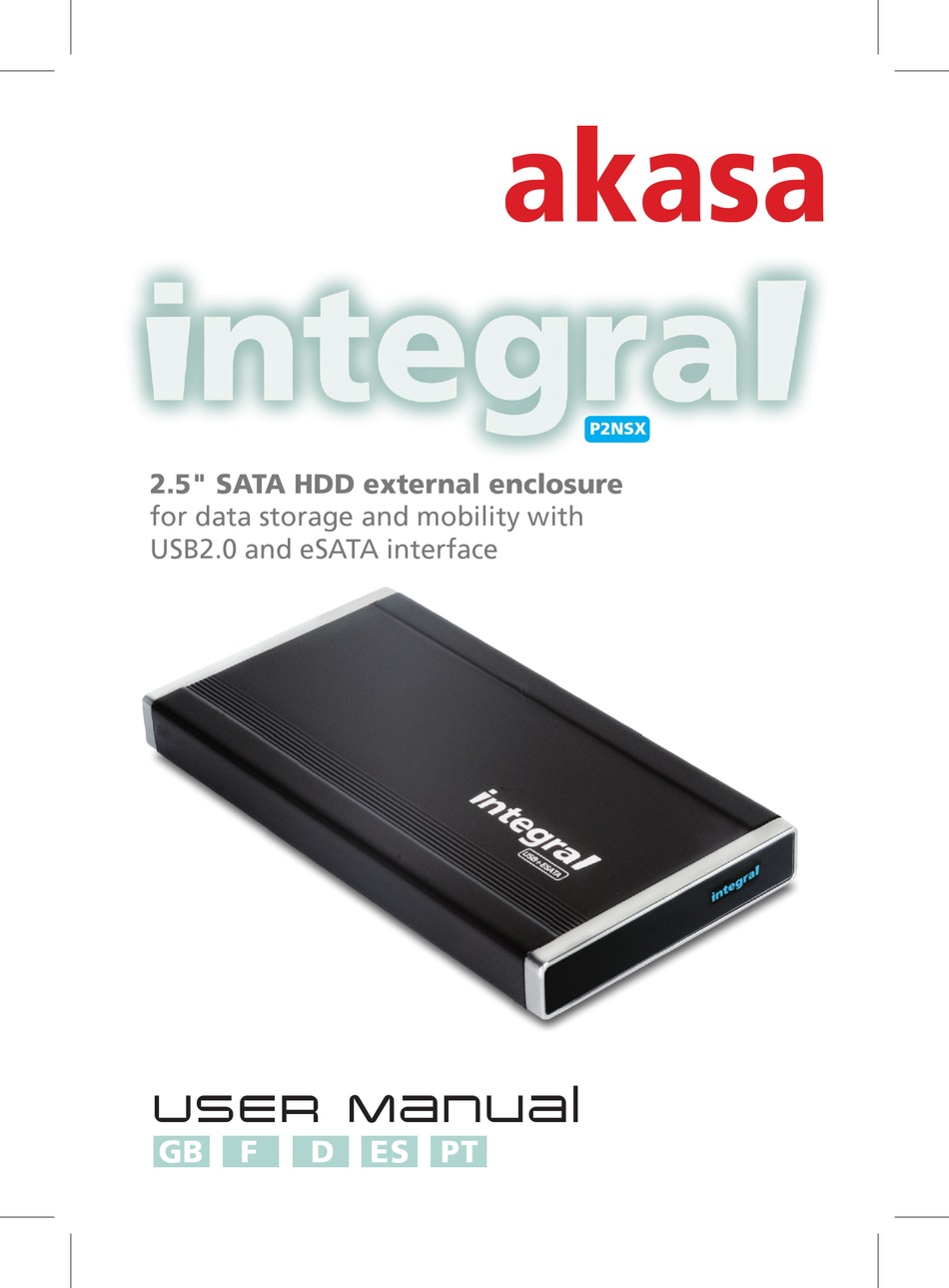

- Seite 1 P2NSX 2.5" SATA HDD external enclosure for data storage and mobility with USB2.0 and eSATA interface USER Manual ES PT...
-
Seite 2: Warranty
The information contained in this document is subject to change without notice. All rights reserved. Reproduction, adaptation, or translation of this material is prohibited without prior written permission of Akasa, except as allowed under copyright laws. Akasa shall not be liable for technical or editorial errors or omissions contained herein. -
Seite 3: Package Contents
INTRODUCTION Thank you for purchasing an akasa Integral external hard drive enclosure. This is a Plug & Play device, which enables you to use 2.5” SATA Hard Drive externally and gives you a connection choice between industry standard USB2.0 or ultra fast eSATA. -
Seite 4: System Requirement
SPECIFICATIONS • Internal interface: Serial ATA I / II • External interface: eSATA, USB2.0 (. backward compatible) • Transfer rates: up to 480Mb/s on USB 2.0 and up to 3.0Gb/s on eSATA • Power on indicator: Blue-LED Integral logo • Case material: Aluminum •... -
Seite 5: Hard Disk Installation
HDD Installation Hard Disk Installation . Open the back of the enclosure by undoing the securing screws and sliding the tray out of the aluminum housing. SATA connectors 2. Place the HDD on the tray, line-up the connectors with the drive and gently insert the HDD into the tray's connector until the connection is secure. - Seite 6 HDD Installatio 4. Gently insert the tray back into housing until the back fits against the housing. NOTE: Aligning the HDD tray with guide rails. 5. Secure the enclosure face plate to the enclosure using the screws provided. 6. You are now ready to connect your SATA 2.5" enclosure to the system. Choose the connection you want to use (USB or eSATA) and move to the corresponding chapter of the manual for further instructions.
-
Seite 7: Usb Connection
USB Connection USB CONNECTION Connecting the Integral SATA (USB mode) 1. Connect one of the two Type A connectors of the USB-to-DC cable to any available active USB port on the PC / MAC. 2. Connect the other end of the USB-to-DC cable into the DC 5V port of your Integral SATA enclosure. - Seite 8 USB Connection MAC - the icon of the ready to use extenal drive will appear on the desktop. 5. To access the external drive simply double-click on its icon. Disconnecting the Integral eSATA (USB mode) WARNING! Close all windows and quit all running applications that are stored on the Integral External Drive before switching off the enclosure or unpluging the USB or power cables.
-
Seite 9: Esata Connection
eSATA Connection eSATA CONNECTION NOTE: Motherboard or adapter card with eSATA interface is required. Connecting the Integral SATA (eSATA mode) 1. Make sure the system is switched off. 2. Connect both Type A connectors of the USB-to-DC cable to any two available USB ports on the PC / MAC. - Seite 10 eSATA Connection 5. Boot-up your system and your external drive should be ready to use. Windows- open “My Computer” or "Computer" to see the icon of the external hard drive ready to use. MAC - the icon of the ready to use extenal drive will appear on the desktop.
- Seite 11 Hard Disk Formatting HARD DISK FORMATTING WARNING! Before you partition or format your hard disk, please be aware that this will destroy all your existing data on the drive, so make sure you have a backupif required.This step is usually only required the first time you install a factory new hard drive or if you want to change the existing format of the drive.
- Seite 12 If you use eSATA connection try restartig the system. If you use USB connection, make sure that both USB cables (power and data) are connected. If you connect the enclosure via HUB make sure it has additional power. If you have any more questions please contact as at: technical@akasa.com.tw...
-
Seite 13: Garantie
La garantie ne couvre que les boîtiers Akasa et ne couvre pas un disque dur défectueux, carte mère défectueuse, etc. provenant d’un boîtier ou d’une alimentation défectueuse. -
Seite 14: Contenu De L'emballage
INTRODUCTION Merci d’avoir acheté un boîtier de disque dur externe Integral d’Akasa. C’est un appareil prêt à l’emploi, qui vous permet d’utiliser un disque dur SATA 2.5” extérieurement et qui vous offre un choix de connexion entre le standard industriel USB2.0 ou l’ultra rapide eSATA. -
Seite 15: Specifications
SPECIFICATIONS • Interface interne: Serial ATA I / II • Interface externe: eSATA, USB2.0 (reste compatible avec .) • Taux de transfert: jusqu’à 480Mb/s avec USB 2.0 et jusqu’à 3.0Gb/s avec eSATA • Indicateur de mise sous tension: Logo Integral bleu (DEL) •... -
Seite 16: Installation Du Disque Dur
Installation du disque dur Installation du disque dur 1. Ouvrez l’arrière du boîtier en défaisant les vis de fixation et en faisant glisser le plateau hors du boîtier en aluminium. Connecteur SATA 2. Placez le disque dur sur le plateau, alignez les connecteurs avec le lecteur et insérez doucement le disque dur dans le connecteur du plateau jusqu’à... - Seite 17 Installation du disque dur 4. Remettez doucement le plateau dans le boîtier jusqu’à ce que l’arrière du plateau soit bien contre le boîtier. REMARQUE: Alignez le plateau du disque dur avec les rails de guidage. 5. Fixez le panneau avant du boîtier au boîtier en utilisant les vis fournies. 6.
-
Seite 18: Connexion Usb
Connexion USB CONNEXION USB Connexion du SATA Integral (Mode USB) 1. Connectez l’un des deux connecteurs de type A du câble USB-vers-CC à n’importe quel port USB actif du PC / MAC. 2. Connectez l’autre extrémité du câble USB-vers-CC au port 5V CC de votre boîtier SATA Integral. Le logo Integral doit s’allumer. - Seite 19 Connexion USB MAC - L’icône du disque externe prêt à l’ emploi apparaîtra sur le bureau. 5. Pour accéder au disque dur externe, double- cliquez simplement sur son icône. Déconnexion du eSATA Integral (Mode USB) ATTENTION! Fermez toutes les fenêtres et quittez les applications en cours qui sont stockées dans le disque externe Integral avant d’éteindre le boîtier ou de débrancher les câbles USB ou les câbles d’alimentation.
- Seite 20 Connexion eSATA CONNEXION eSATA REMARQUE: La carte mère ou la carte de l’adaptateur avec interface eSATA est requise. Connexion du SATA Integral (Mode eSATA) 1. Assurez-vous que le système est éteint. 2. Connectez les deux connecteurs de type A du câble USB-vers-CC à n’importe lequel des deux ports USB sur le PC / MAC.
- Seite 21 Connexion eSATA 5. Redémarrez votre système et votre disque externe devrait être prêt à l’emploi. Windows- Ouvrez “My Computer” ou "Computer" pour voir l’icône du disque dur externe prêt à l’emploi. MAC - l’icône du disque externe prêt à l’emploi apparaîtra sur le bureau.
-
Seite 22: Formatage Du Disque Dur
Formatage du disque dur FORMATAGE DU DISQUE DUR ATTENTION! Avant de partitionner ou de formater votre disque dur, prenez conscience que cela détruira toutes vos données existantes sur le disque dur, donc assurez-vous que vous avez une sauvegarde si nécessaire. Cette étape est généralement requise la première fois que vous installez un nouveau disque dur d’usine ou si vous voulez changer le format existant du lecteur. - Seite 23 Si vous utilisez une connexion eSATA essayez de redémarrer le système. Si vous utilisez la connexion USB, assurez-vous que les deux câbles USB (alimentation et données) sont connectés. Si vous connectez le boîtier via un HUB, assurez-vous qu’il a une alimentation supplémentaire. Si vous avez d’autres questions, veuillez nous contacter à l’adresse: technical@akasa.com.tw...
- Seite 24 Die Garantie erstreckt sich nur auf das Akasa-Gerät und gilt nicht für ein defektes Festplattenlaufwerk, Motherboard usw., in Folge eines defekten Geräts oder Stromadapters. Bewahren Sie Ihren originalen Kassenbon an einem sicheren Ort auf. Keiner der hier enthaltenen Garantieangaben deuten auf eine Zusatzgarantie hin.
-
Seite 25: Verpackungsinhalt
EINLEITUNG Vielen Dank für den Kauf des Akasa Integral External Hard Drive-Gerätes Dieses Gerät ist Plug & Play-fähig und Sie können die 2,5” SATA Festplatte als Peripheriegerät entweder mit dem Industriestandard USB2.0 oder einer ultraschnellenSATA-Verbindung anschließen. Das SATA-Gerät kann mit einem neuen oder bestehenden Fesplattenlaufwerk. verwendet werden. -
Seite 26: Technische Date
Technische Date • Innenschnittstelle: Serial ATA I / II Serial ATA I / II • Außenschnittfstelle: eSATA, USB2.0 (, rückkompatibel) • Übertragungsrate: bis zu 480Mb/s über USB 2,0 und bis zu 3,0Gb/s über eSAT • Stromanzeige: blaue LED Integral-Logo • Gehäuse: Aluminium •... -
Seite 27: Festplatteninstallierung
Installation des Festplattenlaufwerks Festplatteninstallierung 1. Öffnen Sie das Hinterteil des Geräts, indem Sie die Sicherheitsschrauben lösen und das Fach aus dem Aluminiumgehäuse herausgleiten lassen. SATA Anschlüsse 2. Plazieren Sie die Festplatte auf dem Einschubblech, bringen Sie die Anschlüße in Deckungsgleichheit mit der Festplatte stecken Sie nun die Festplatte vorsichtig in den Anschluss auf dem Einschubblech, bis die Verbindung sicher ist. - Seite 28 HDD Installatio 4. Stecken Sie behutsam das Hinterteil des Faches in das Gehäuse, bis es damit passt. ANMERKUNG: Ausrichten des Festplattenfaches mit der Führungsschiene. 5. Schrauben Sie die Rückwand mit den mitgelieferten Schrauben am Gehäuse fest. 6. Sie können nun das SATA 2,5" an Ihr System anschließen. Wählen Sie den gewünschten Anschluss (USB oder SATA) und lesen Sie dazu im entsprechenden Kapitel die ausführlichen Anweisungen.
-
Seite 29: Usb-Anschluss
USB-Anschluss USB-Anschluss Anschluss des Integral SATA im USB-Modus 1. Schließen Sie einen der zwei A-Stecker des USB-to-DC-Kabels an eine verfügbare USB-Buchse des PCs/MACs an. 2. Schließen Sie das andere Ende des USB-to-DC-Kabels an die DC 5V-Buchse Ihres Integral SATA- Geräts. Die LED müsste aufleuchten. 3. -
Seite 30: Abtrennen Des Integral Sata-Geräts Im Usb-Modus
USB-Anschluss MAC - das Ikon der funktionsbereiten Festplatte erscheint auf dem Arbeitsplatz. 5. Für den Zugriff auf die Außenfestplatte brauchen Sie nur auf das Ikon klicken. Abtrennen des Integral SATA-Geräts im USB-Modus ACHTUNG! Vor dem Ausschalten oder Abtrennen der USB-Verbindung, schließen Sie alle Fenster und laufenden Anwendungen, die auf der Integral-Außenfestplatte gespeichert sind. -
Seite 31: Anschluss Des Integral Sata Im E-Sata-Modus
eSATA-Anschluss eSATA CONNECTION ANMERKUNG: Bei der eSATA-Schnittstelle ist das Motherboard oder die Adapterkarte erforderlich. Anschluss des Integral SATA im e-SATA-Modus 1. Stellen Sie sicher, dass das Computersystem ausgeschaltet ist. 2. Schließen Sie einen der zwei A-Stecker des USB-to-DC-Kabels an eine der zwei verfügbaren USB- Buchsen des PCs/MACs an. -
Seite 32: Abtrennen Des Integral-Esata Im Esata-Modus
eSATA-Anschluss 5. Fahren Sie Ihr System hoch und Ihre Außenlaufwerk müsste funktionsbereit sein. Windows- öffnen Sie "Mein Computer" oder "Computer", um die funktionsbereite externe Festplatte am Ikon zu erkennen. MAC - das Ikon der funktionsbereiten Festplatte erscheint auf dem Arbeitsplatz. 6. - Seite 33 Fesplattenformatierung HARD DISK FORMATTING ACHTUNG! Vor der Partitionierung oder Formatierung Ihrer Festplatte, sollten Sie daran denken, dass all Ihre bestehenden Daten auf diesem Laufwerk vernichtet werden. Stellen Sie also sicher, dass Sie gegebenenfalls eine Sicherheitskopie erstellen. Dieser Schritt ist normalerweise nur bei der ersten Installierung der firmenneuen Festplatte erforderlich oder wenn Sie das bestehde Laufwerkformat ändern möchten.
- Seite 34 Anschluss verwenden, stellen Sie sicher, dass die USB-Strom- und USB-Datenkabel angeschlossen sind. Falls Sie das Gerät über einen Hub anschließen, stellen Sie sicher, dass es mit zusätzlichen Strom versorgt wird. Falls Sie weitere Frage haben, nehmen Sie bitte Kontakt mit uns auf: technical@akasa.com.tw...
- Seite 35 GARANTÍA La garantía se extiende sólo sobre cajas Akasa y no cubre un disco duro defectuoso, tarjeta madre, etc. como resultado de una caja defectuosa o adaptador de energía. Conserve su comprobante original de venta en un lugar seguro. Nada de lo afirmado aquí deberá...
-
Seite 36: Contenido Del Empaque
INTRODUCCIÓN Gracias por comprar una caja de disco duro externo Akasa Integral. Este es un dispositivo Plug&play, que le permite usar el disco duro SATA de 2.5" externamente y le entrega una alternativa de conexión entre el estándar industrial USB 2.0 o el ultra rápido de eSATA. -
Seite 37: Especificaciones
ESPECIFICACIONES • Interfaz interna: Serial ATA I / II • Interfaz externa: eSATA, USB2.0 (. retrocompatible) • Velocidades de transferencia: hasta 480Mb/s en USB 2.0 y hasta 3.0Gb/s en eSATA • Indicador de encendido: LED azul con logo de Integral •... -
Seite 38: Instalación Del Disco Duro
Instalación del disco duro Instalación del disco duro 1. Abra la parte de atrás de la caja destornillando los tornillos de seguridad y deslizando la bandeja fuera de la caja de aluminio. conectores SATA 2. Coloque el disco duro en la bandeja, alinee los conectores con la unidad e inserte el disco duro en el conector de la bandeja hasta que la conexión sea segura. - Seite 39 Instalación del disco duro 4. Suavemente inserte la bandeja de regreso en la caja hasta que la parte de atrás encaje contra la caja. NOTA: Alinee la bandeja del disco duro con los rieles guía. 5. Fije el panel posterior a la carcasa utilizando los tornillos incluidos. 6.
-
Seite 40: Conexión Usb
Conexión USB Conexión USB Conectando el SATA Integral (modo USB) 1. Conecte uno de los dos conectores tipo A del cable USB a DC a cualquier puerto activo USB disponible en la PC / MAC. 2. Conecte el otro extremo del cable USB a DC en el puerto DC 5V de su caja SATA Integral. El LED del logo Integral deberá... - Seite 41 Conexión USB MAC - el icono de la unidad externa lista para usar aparecerá en el escritorio. 5. Para acceder a la unidad externa simplemente haga doble clic en su icono. Desconectando el eSATA Integral (modo USB) ¡ADVERTENCIA! Cierre todas las ventanas y salga de todas las aplicaciones que estén corriendo y que estén almacenadas en la unidad externa Integral antes de apagar la caja o desconectar los cables de energía o de USB.
- Seite 42 Conexión eSATA Conexión eSATA NOTA: Se requiere una tarjeta madre o una tarjeta adaptadora con interfaz eSATA. Conectando el SATA Integral (modo eSATA) 1. Deje que Windows /MAC busque e instale el controlador automáticamente. 2. Conecte los dos conectores tipo A del cable USB a DC a cualesquiera dos puertos USB disponibles en la PC / MAC.
- Seite 43 Conexión eSATA 5. Arranque su sistema y su unidad externa deberá estár lista para usarse. Windows- abra "Mi PC" para ver el ícono del disco duro externo listo para usar. MAC - el icono de la unidad externa lista para usar aparecerá...
- Seite 44 Formateo del disco duro Formateo del disco duro ¡ADVERTENCIA! Antes de particionar o formatear su disco duro, por favor tenga presente que esto destruirá todos sus datos existentes en la unidad, de modo que usted debe asegurarse de tener una copia de respaldo si así lo requiere.
-
Seite 45: Preguntas Frecuentes
Si usted usa una conexión eSATA, intente reiniciar el sistema. Si usted usa conexión USB, asegúrese de que ambos cables USB (potencia y datos) estén conectados. Si usted conectó la caja a través de un HUB, asegúrese de que tiene energía adicional. Si usted tiene cualquier pregunta adicional, por favor contáctese con: technical@akasa.com.tw... - Seite 46 A reprodução, adaptação ou tradução deste material é proibida sem a autorização prévia da AKASA, exceto como permitido sob as leis de Direitos Autorais. A AKASA não se responsabiliza por omissões ou erros técnicos ou de edição aqui contidos.
-
Seite 47: Conteúdo Da Embalagem
INTRODUÇÃO Obrigado por adquirir o drive externo Integral enclosure da akasa. Este é um dispositivo Plug & Play, onde você pode utilizar seu HD SATA 2.5”externamente com a opção de escolha das conexões, padrão USB2.0 ou ultra rápida eSATA. Seu SATA enclosure pode ser utilizado com um HD novo ou outro já existente. Permitindo Recuperação de dados, expansão de armazenamento e mobilidade. - Seite 48 ESPECIFICAÇÕES • Interface interna: Serial ATA I / II • Interface externa: eSATA, USB2.0 ( compatível com .) • Taxas de transferência: até 480Mb/s na USB 2.0 e até 3.0Gb/s no eSATA • Indicador de força: logo integral com LED azul •...
- Seite 49 Instalação do HD Instalação do HD 1. Abra o painel traseiro do enclosure soltando os parafusos de segurança e deslise a bandeja para fora do case de alumínio. Conector SATA 2. Posicione o HDD na bandeja, alinhe os conectores com o drive e insira cuidadosamente o HD na bandeja de modo que a instalação fique segura.
- Seite 50 Instalação do HD 4. Insira cuidadosamente a bandeja no case até que a traseira se encaixe novamente no case. NOTA: Alinhe a bandeja do HD de acordo com as linhas guias. 5. Fixe as faces do enclosure utilizando os parafusos. 6.
- Seite 51 Conexão USB Conexão USB Conectando o Integral SATA (modo USB) 1. Conecte um dos dois conectores Tipo A do cabo USB-DC em qualquer porta USB disponível no PC / MAC. 2. Conecte a outra extremidade do cabo USB-DC na porta DC 5V do seu Integral SATA enclosure.
- Seite 52 Conexão USB MAC - O ícone de pronto para usar o drive Externo surgirá no desktop. 5. Para acessar o drive externo, basta um double- click sobre o ícone. Desconectando o Integral eSATA (modo USB) ATENÇÃO! Antes de desligar o enclosure ou desconectar os cabos de força USB. Feche todas as janelas e saia dos aplicativos em execução que estejam armazenados no Drive Externo Integral.
- Seite 53 Conexão eSATA Conexão eSATA NOTA: É necessário uma placa-mãe ou placa adaptadora com interface eSATA. Conectando o Integral SATA (modo eSATA) 1. Tenha certeza de que o sistema esteja desligado. 2. Conecte ambos conectores Tipo A do cabo USB-DC em duas portas USB disponíveis no PC / MAC.
- Seite 54 Conexão eSATA 5. Ligue o sistema e o seu drive externo está pronto para ser usado Windows- Abra o “Meu Computador” ou "Computador" para encontrar o HD externo pronto para ser usado. MAC - O ícone de pronto para usar o drive Externo surgirá...
- Seite 55 Formatando o HD Formatando o HD ATENÇÃO! Antes de particionar ou formatar seu HD, esteja ciente de que todos os dados do drive serão apagados, tenha certeza de que foi feito um backup dos arquivos. Esta etapa só é necessária no caso o HD instalado seja novo ou alteração de formatações já...
- Seite 56 Caso esteja utilizando conexão eSATA, reinicie o sistema. Caso esteja utilizando conexão USB, certifique-se que ambos os cabos USB (força e dados) estejam conectados. Se o enclosure estiver conectado através de um HUB, certifique-se que o mesmo tenha energia suficiente. Em caso de dúvidas, por favor encaminhe um e-mail: suporte@akasa.com.br...
- Seite 57 ©Copyright 2008. All right reserved. Akasa, the Akasa logo and other Akasa marks are owned by the Akasa Group of companies and may be registered. www.akasa.com.tw Made in China...
