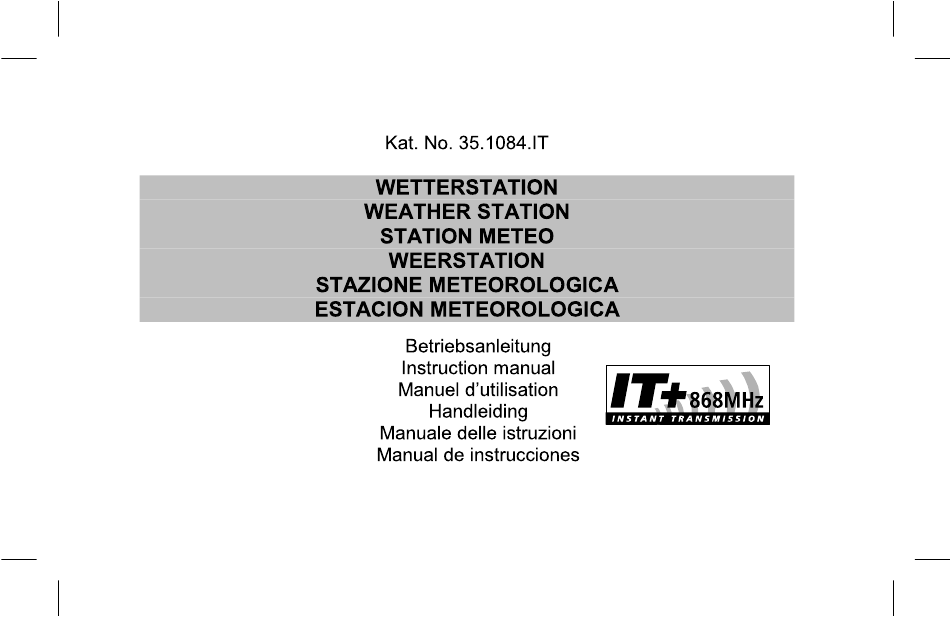

- Seite 1 125*75mm...
-
Seite 2: Bevor Sie Mit Dem Gerät Arbeiten

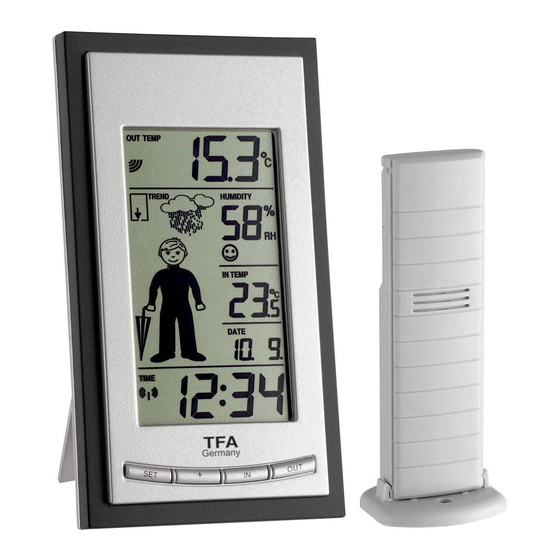

WETTERSTATION Betriebsanleitung Kat. No. 35.1084.IT Vielen Dank, dass Sie sich für diese Funk-Wetterstation aus dem Hause TFA entschieden haben. BEVOR SIE MIT DEM GERÄT ARBEITEN Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten... - Seite 3 Bedienungsanleitung EINSATZBEREICH UND ALLE VORTEILE IHRER NEUEN WETTERSTATION AUF EINEN BLICK Funkgesteuerte DCF-77-Zeit mit manueller Einstelloption Zeitempfang EIN/AUS (ON/OFF) 12/24-Stunden-Zeitanzeigeformat Kalenderanzeige Zeitzonen-Einstelloption ±12 Stunden Anzeige der Raumluftfeuchtigkeit als RH% Wettervorhersage mit 15 einfach lesbaren Wettervorhersagesymbolen in Form eines “Weather Boy”...
-
Seite 4: Zu Ihrer Sicherheit
ZU IHRER SICHERHEIT: Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird. Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet. Vorsicht! Verletzungsgefahr: ... - Seite 5 BESTANDTEILE Die Wetterstation Aufhängeöse Batteriefachdeckel LCD- Anzeige Ausklappbarer Aufsteller Funktionstasten...
-
Seite 6: Installation Und Austausch Der Batterien Im Außentemperatursender
Der Außentemperatursender Fernübertragung der Außentemperatur zur Wetterstation per 868 MHz-Signal Spritzwassergeschütztes Gehäuse Gehäuse wandmontierbar (An einem geschützten Ort montieren. Direkten Regen oder Sonnenschein vermeiden) INSTALLATION UND AUSTAUSCH DER BATTERIEN IM AUßENTEMPERATURSENDER: Der Außentemperatursender arbeitet mit zwei 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. -
Seite 7: Installation Und Austausch Der Batterien Der Wetterstation
INSTALLATION UND AUSTAUSCH DER BATTERIEN DER WETTERSTATION: Die Wetterstation arbeitet mit zwei 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. Zur Installation oder zum Austausch folgen Sie bitte den Schritten unten: Entfernen Sie den Batteriefachdeckel an der Rückseite der Wetterstation. Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein. - Seite 8 Inbetriebnahme einen Zufallssicherheitscode an die Wetterstation sendet, der von dieser innerhalb der ersten 3 Minuten nach Inbetriebnahme empfangen und gespeichert werden muss. GRUNDEINSTELLUNG: Hinweis: Diese Wetterstation ist nur für den Empfang eines einzelnen Außensenders eingerichtet. Legen Sie zuerst die Batterien in den Temperatur-Außensender ein (siehe “Installation und Austausch der Batterien im Temperatursender”).
-
Seite 9: Funkgesteuerter Zeitempfang
Zur Sicherstellung einer ausreichenden 868 MHz-Signalübertragung ist es erforderlich, zwischen den endgültigen Montageorten von Wetterstation und Außensender eine Entfernung von nicht mehr als 100 Meter einzuhalten (siehe Hinweise unter “Montage” und “868 MHz-Empfangstest”). Werden die Außentemperaturdaten korrekt empfangen und auf der Wetterstation angezeigt, beginnt automatisch der Empfang des DCF-77-Zeitcodesignals (Funkgesteuerte Zeit). - Seite 10 Empfang jeweils zur vollen Stunde ein weiterer Empfangsversuch statt. Bleibt auch der Empfangsversuch um 6:00 Uhr erfolglos, so findet der nächste Empfangsversuch erst wieder am nächsten Morgen um 2:00 Uhr statt. Blinkt das Symbol, wird aber keine Uhrzeit eingestellt oder erscheint das DCF-Symbol gar nicht, so beachten Sie bitte folgende Punkte: ...
- Seite 11 OUT-Taste SET-Taste IN-Taste + -Taste (Plus) SET-Taste (Manuelle Einstellung): Drücken Sie die Taste zum Eintritt in die Einstellmodi für folgende Funktionen: Zeitzone, manuelle Zeiteinstellung, Einstellung von Jahr, Monat, Tagesdatum, Zeitempfang EIN/AUS, 12/24-Stunden-Zeitanzeigeformat sowie °C/°F-Anzeige. IN-Taste Drücken zur Umschaltung zwischen den Anzeigen der maximalen und minimalen Raumtemperaturdaten.
- Seite 12 OUT key Drücken zur Umschaltung zwischen den Anzeigen der maximalen und minimalen Außentemperaturdaten. Drücken zur Rückstellung der gespeicherten maximalen und minimalen Außentemperaturdaten (Rückstellung erfolgt auf die aktuellen Werte).
-
Seite 13: Lcd-Bildschirm Und Einstellungen
LCD-BILDSCHIRM UND EINSTELLUNGEN: Batterietiefstandsanzeige Außentemperatur des Außensenders Außensignal- Empfangssymbol*) Batterietiefstandsanzeige Wettertendenz- für die Wetterstation anzeige Raumluftfeuchtigkeit in %RH Wettervorhersage- symbole Anzeige der Komfortstufe Zustandssymbol für Raumtemperatur die Außentemperatur (Weather Boy) Kalenderanzeige Empfangssymbol für das funkgesteuerte Zeitanzeige Zeitsignal... -
Seite 14: Manuelle Einstellungen
* Wird das Signal des Außenbereichs erfolgreich empfangen, so kommt dieses Symbol zur Anzeige (Bei erfolglosem Empfang ist das Symbol nicht sichtbar). Auf diese Weise kann der Anwender erkennen, ob der letzte Empfangsversuch erfolgreich (Symbol EIN) oder erfolglos war (Symbol AUS). MANUELLE EINSTELLUNGEN Die folgenden Einstellungen können im manuellen Einstellmodus vorgenommen werden: ... -
Seite 15: Manuelle Zeiteinstellung
Drücken und halten Sie die SET-Taste für etwa 3 Sekunden zum Eintritt in den Modus Einstellung der Zeitzone (blinkend). Benutzen Sie die + -Taste zur Einstellung der Zeitzone. Der Einstellbereich läuft in 1- stündigen Intervallen von 0, -1, -2..-12, 12, 11, 10, ...2, 1, 0 Stunden. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus Manuelle Zeiteinstellung die SET-Taste. -
Seite 16: Kalendereinstellung
Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus Kalendereinstellung erneut die SET-Taste. KALENDEREINSTELLUNG: Jahr "Tagesdatum.Monat." (im 24-Stundenformat) "Monat. Tagesdatum." (im12-Stundenformat) Die Kalendervoreinstellung der Wetterstation nach der Grundeinstellung ist der 1.1. des Jahres 2010. Wird das funkgesteuerte DCF-77-Zeitsignal empfangen, wird damit automatisch auch das Kalenderdatum auf den neuesten Stand gebracht. -
Seite 17: Einstellung Zeitempfang Ein/Aus (On/Off)
Die Datumsstellen blinken. Stellen Sie mit der + -Taste das Tagesdatum ein. Drücken Sie zur Bestätigung der Wahl und zum Eintritt in den Modus Einstellung Zeitempfang ein/aus (on/off) die SET-Taste. EINSTELLUNG ZEITEMPFANG EIN/AUS (ON/OFF): blinkend In Gegenden, in denen der Empfang des DCF77-Zeitcodes nicht möglich ist, kann die DCF- Zeitempfangsfunktion abgeschaltet werden. - Seite 18 Hinweis: Ist die Zeitempfangsfunktion manuell abgeschaltet (AUS = OFF), so findet so lange kein Empfangsversuch für das DCF77-Zeitsignal statt, bis die Empfangsfunktion wieder aktiviert wird (EIN = ON). Im Zustand OFF wird das Zeitempfangssymbol sowie das DCF-Sendemastsymbol auf dem LCD- Bildschirm nicht dargestellt.
- Seite 19 Ist der 12-Stunden-Anzeigemodus gewählt, so erfolgt die Anzeige des Kalenders im Format Monat und Tagesdatum. EINSTELLUNG TEMPERATURANZEIGE °C/ °F blinkend Die Anzeige der Temperatur ist auf die Einheit °C (Celsius) voreingestellt. Auswahl der Anzeige in °F (Fahrenheit) wie folgt: Benutzen Sie bei blinkender Anzeige die + -Taste, um zwischen “°F” und “°C” umzuschalten. Ist die gewünschte Anzeigeeinheit gewählt, so drücken Sie zum Verlassen des Einstellmodus die SET-Taste.
-
Seite 20: Wettervorhersage Und Tendenz
WETTERVORHERSAGE UND TENDENZ: Die Wettervorhersagesymbole (Weather boy): Eines von 15 verschiedenen Wetterbildern, dargestellt durch einen "Weather Boy“ in unterschiedlicher Kleidung und einem Wettersymbol (sonnig, sonnig + wolkig, wolkig, wolkig + regnerisch) zeigt die verschiedenen vorhergesagten Wetterbedingungen abhängig von den Veränderungen des Luftdrucks und der aktuellen Außentemperatur (Temperaturwert gemessen durch den Außensensor): ... - Seite 21 26C 19 – 25.9C 10 – 18.9C 0 – 9.9C < 0C Sonnig mit Wolken 26C 19 – 25.9C 10 – 18.9C 0 – 9.9C < 0C Wolkig mit Regen...
- Seite 22 Bei plötzlichen oder größeren Schwankungen des Luftdrucks werden die Anzeigesymbole aktualisiert, um die Wetterveränderung anzuzeigen. Ändern sich die Anzeigesymbole nicht, dann hat sich entweder der Luftdruck nicht verändert oder die Veränderung ist so langsam eingetreten, dass sie von der Wetterstation nicht registriert werden konnte. Wenn die Anzeigesymbole Sonne oder Regen anzeigen, verändert sich die Anzeige auch dann nicht, wenn sich das Wetter bessert (Anzeige sonnig) oder verschlechtert (Anzeige Regen), da die Anzeigesymbole bereits die beiden Extremsituationen darstellen.
-
Seite 23: Wettertendenzanzeige
plötzlichen Wetterwechseln (z.B. von sonnig zu Regen) wird die Anzeige genauer sein als in Gebieten, in denen das Wetter relativ stabil ist (z.B. meist sonnig). Wird die Wetterstation von einem Ort an einen anderen verlegt, der bedeutend höher oder tiefer liegt als der ursprüngliche Standort (zum Beispiel vom Erdgeschoss in das oberen Stockwerk des Hauses), so sollten wiederum die während der ersten 12 - 24 Stunden angezeigten Werte ignoriert werden. -
Seite 24: Die Komfortstufenanzeige
Anzeige der Symbole von Sonne und Wolken (wolkig mit sonnigen Abschnitten), dann fand die letzte registrierte Wetteränderung während einer sonnigen Periode statt (nur das Symbol Sonne). Da die Tendenzanzeige nach unten zeigt, folgt daraus für die nächste Wetteränderung das Symbol Wolken mit Regen. -
Seite 25: Anzeige Von Raumtemperatur Und Raumluftfeuchtigkeit
Das Symbol eines betrübten Gesichts “” kennzeichnet alle Werte Unangenehm außerhalb jener der angenehmen Komfortstufe. ANZEIGE VON RAUMTEMPERATUR UND RAUMLUFTFEUCHTIGKEIT: Die Raumtemperatur und Raumluftfeuchtigkeit wird gemessen und in der zweiten Sektion des LCD-Bildschirms angezeigt. Relative Raumluftfeuchtigkeit in % Symbol für Innenbereichsdaten Raumtemperatur ANZEIGE DER AUSSENTEMPERATUR:... -
Seite 26: Anzeige Der Gespeicherten Minimalen Und Maximalen Messwerte Des Innenraums
ANZEIGE DER GESPEICHERTEN MINIMALEN UND MAXIMALEN MESSWERTE DES INNENRAUMS: Drücken Sie im normalen Anzeigemodus drei Mal die IN-Taste. Die gespeicherte minimale Raumtemperatur wird angezeigt. Drücken Sie die IN-Taste ein weiteres Mal. Die gespeicherte maximale Raumtemperatur wird angezeigt. Symbol für MAX-Symbol Raumbereichsdaten Raumtemperatur Drücken Sie noch ein Mal die IN-Taste zur Rückkehr in den normalen Anzeigemodus. -
Seite 27: Anzeige Der Gespeicherten Minimalen Und Maximalen Aussentemperaturen
Drücken Sie im normalen Anzeigemodus ein Mal die IN-Taste. Die gespeicherte minimale Raumtemperatur wird angezeigt Drücken und halten Sie für etwa 3 Sekunden die IN-Taste. Dies stellt alle gespeicherten minimalen und maximalen Raumtemperaturdaten auf die aktuelle Temperatur zurück. ANZEIGE DER GESPEICHERTEN MINIMALEN UND MAXIMALEN AUSSENTEMPERATUREN: Drücken Sie im normalen Anzeigemodus ein Mal die OUT-Taste. -
Seite 28: Mhz-Empfangstest
Drücken Sie im normalen Anzeigemodus die OUT-Taste bis zum Erreichen der Anzeige der gespeicherten Minimalwerte. Drücken und halten Sie für etwa 3 Sekunden die OUT-Taste. Dies stellt alle gespeicherten minimalen und maximalen Außentemperaturdaten auf die aktuelle Temperatur zurück. 868 MHz-EMPFANGSTEST Die Wetterstation sollte die Außenbereichsdaten innerhalb von 5 Minuten nach der Inbetriebnahme empfangen und anzeigen. - Seite 29 Hinweis: Wird das 868 MHz-Signal korrekt übertragen und empfangen, so sollten die Batteriefächer von Wetterstation und Außensender(n) nicht mehr geöffnet werden. Es können sich dadurch die Batterien aus den Kontakten lösen und damit eine unerwünschte Rückstellung herbeiführen. Sollte dies trotzdem versehentlich vorkommen, so müssen zur Vermeidung von Übertragungsproblemen alle Einheiten neu eingestellt werden (siehe “Grundeinstellung“...
-
Seite 30: Platzierung Des Außentemperatursenders
Hängen Sie die Station an die Schraube. Stellen Sie sicher, dass das Gerät vor dem Loslassen sicher am Schraubenkopf einrastet. Freie Aufstellung Mithilfe ihres ausklappbaren Aufstellers kann die Wetterstation auf jeder beliebigen ebenen Fläche aufgestellt werden. PLATZIERUNG DES AUßENTEMPERATURSENDERS: Der Außensender ist mit einem Halter ausgerüstet, der mithilfe zweier mitgelieferter Schrauben an eine Wand montiert werden kann. -
Seite 31: Pflege Und Wartung
Wandmontage wie folgt: Befestigen Sie den Halter mithilfe von Schrauben und Dübeln an der gewünschten Stelle an einer Wand. Klinken Sie den Außensender in den Halter. Hinweis: Bevor Sie den Halter fest montieren, platzieren Sie bitte alle Geräteteile an den gewünschten Aufstell- oder Montageorten und prüfen damit, ob die Außenbereichsdaten korrekt empfangen werden. - Seite 32 Kein Senderempfang Batterien des Außensenders prüfen (keine Akkus verwenden!) Anzeige „---“ Neuinbetriebnahme von Sender und Basisgerät gemäß Anleitung Anderen Aufstellort für Sender und/oder Basisgerät wählen Abstand zwischen Sender und Basisgerät verringern Beseitigen der Störquellen Einstellung DCF Empfang auf „ON“...
-
Seite 33: Technische Daten
Hg=Quecksilber, Pb=Blei Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben. TECHNISCHE DATEN: Empfohlene Betriebstemperatur 0°C bis +50°C... - Seite 34 80,8 x 30,9 x 143,2mm Außentemperatursender 38,2 x 21,2 x 128,3 mm Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
