INLEITUNG
In dieser Installationsanleitung wird beschrieben, wie die RXYSQ
Einheiten installiert und angeschlossen werden: mit Verwendung
einer BP Einheit für Inneneinheiten von Sky Air oder Raumluft
Klimaanlagen und ohne die Verwendung einer BP Einheit für VRV
Inneneinheiten.
Weitere Instruktionen finden Sie in den Anleitungen, die mit der BP
Einheit und den Inneneinheiten für die Sky Air oder Raumluft
Klimaanlage geliefert worden sind.
2.1.
Systemanordnung
oder Raumluft Klimaanlagen
1
BP Einheit (Abzweigversorger)
Wählen Sie die BP Einheit (2 oder 3 Räume) abhängig von der
Installationsschablone.
I Für 2 Räume: BPMKS967B2B
I Für 3 Räume: BPMKS967B3B
2
Refnet Abzweig KHRQ22M20T (muss separat gekauft werden).
3
Hauptrohrleitung
4
Verzweigungsleitung
Leitung für Netzanschluss (3-adrig)
V1+BP Einheit = 1~ 50 Hz, 230 V
Y1 = 3N~ 50 Hz, 380-415 V
Verbindungs- und Netzanschlussleitung (vieradrig)
Verbindungsleitung (zweiadrig)
Lötanschluss
Bördelanschluss
Notieren Sie den Anschlussort einer jeden Einheit am
vorgesehenen Platz bei
Kinderzimmer,...
Tragen Sie diese Information ebenfalls in das bei-
gefügte Etikett auf der Rückseite der Frontblende ein.
Diese
Notiz
ist
Testbetriebs.
2.2.
Kombination
Die Innengeräte können in folgenden Baureihen eingebaut werden.
I
Verwenden Sie immer geeignete Inneneinheiten, die mit R410A
kompatibel sind.
Damit Sie wissen welche Modelle der Inneneinheiten mit R410A
kompatibel sind, beziehen Sie sich auf den Produktkatalog.
I
Nur bei Inneneinheiten von Sky Air oder Raumluft Klimaanlagen:
Gesamtkapazität/Menge der Inneneinheiten
Gesamt-
kapazität der
Inneneinheiten
RXYSQ4
50~130
RXYSQ5
62,5~162,5
RXYSQ6
70~182
I
Nur bei VRV Inneneinheiten:
Gesamtkapazität/Menge der Inneneinheiten
Gesamtkapazität der
Inneneinheiten
RXYSQ4
50~130
RXYSQ5
62,5~162,5
RXYSQ6
70~182
RXYSQ4~6P8V1B+Y1B
VRVIII-S System Klimaanlage
4PW68122-1A – 2014.12
Nur bei Inneneinheiten von Sky Air
(Siehe Abbildung 11)
Abbildung
11. Beispiel: Küche,
nützlich
beim
Ausführen
Gesamtmenge
Gesamtmenge
der
der
Inneneinheiten
BP Einheiten
8
3
9
3
9
3
Gesamtmenge der
Inneneinheiten
8
10
13

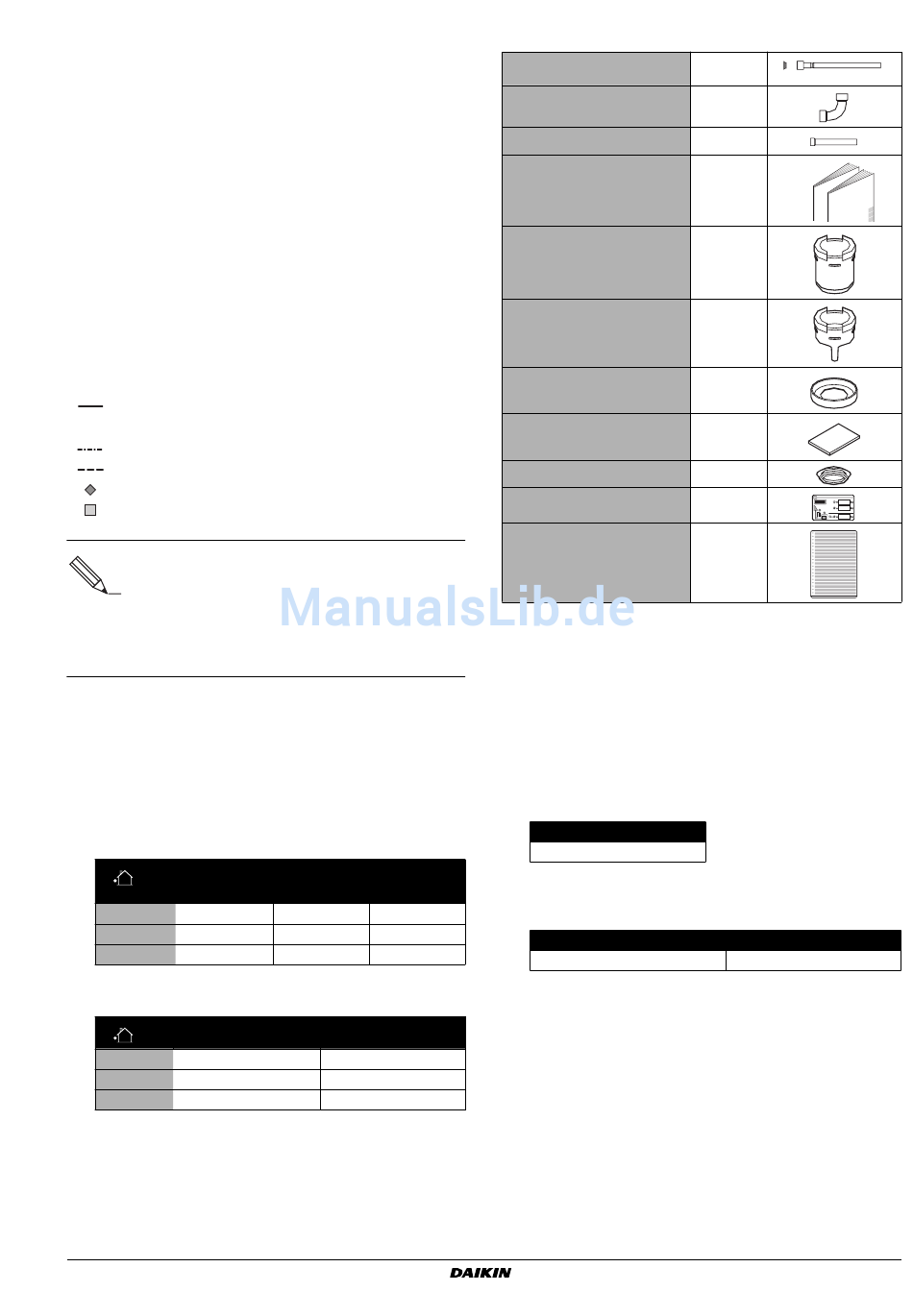

2.3.
Standardzubehör
(*)
Gasleitungsrohr (1)
Kupferdichtung
(*)
Gasleitungsrohr (2)
(*)
Gasleitungsrohr (3)
Installationsanleitung
Betriebsanleitung
Ablaufstutzen
Kondensatkappe
Kondensateinlass
Isolierband
Ablassverschluss
Etikett für fluorierte
Treibhausgase
Mehrsprachiges Etikett für
fluorierte Treibhausgase
(*) Nur für RXYSQ6.
Standort der Zubehörteile: siehe
des
1
Zubehör
2.4.
Sonderzubehör
Um oben genannte Außeneinheiten zu installieren sind folgende
Zubehörteile erforderlich.
I
Nur bei Inneneinheiten von Sky Air oder Raumluft Klimaanlagen:
Kältemittel-Abzweigbausatz (nur für R410A: Verwenden Sie
immer einen geeigneten jeweiligen Satz für Ihr System).
Refnet-Abzweig
KHRQ22M20T
I
Nur bei VRV Inneneinheiten:
Kältemittel-Abzweigbausatz (nur für R410A: Verwenden Sie
immer einen geeigneten jeweiligen Satz für Ihr System).
Refnet-Verteiler
KHRQ22M29H
Zur Auswahl eines optimalen Kältemittel-Abzweigbausatzes
siehe
"Auswahl des Kältemittel-Abzweigbausatzes" auf Seite
2.5.
Technische und elektrische Daten
Die vollständigen technischen Daten sind dem technischen Daten-
buch zu entnehmen.
+
+
1
1
1
2
1
2
3
1
1
1
1
Abbildung
1.
Refnet-Anschluss
KHRQ22M20T
11.
Installationsanleitung
3
