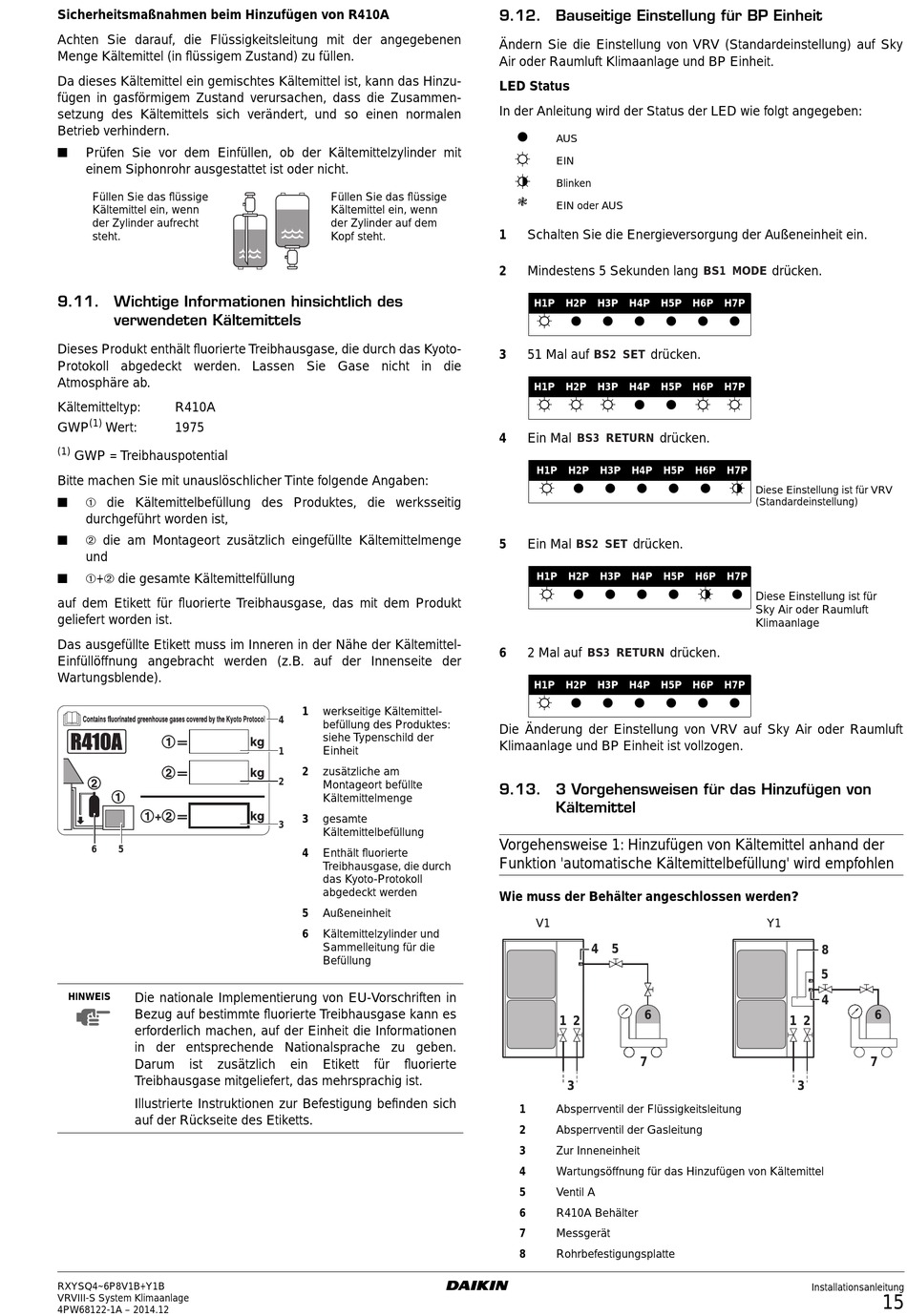

Sicherheitsmaßnahmen beim Hinzufügen von R410A
Achten Sie darauf, die Flüssigkeitsleitung mit der angegebenen
Menge Kältemittel (in flüssigem Zustand) zu füllen.
Da dieses Kältemittel ein gemischtes Kältemittel ist, kann das Hinzu-
fügen in gasförmigem Zustand verursachen, dass die Zusammen-
setzung des Kältemittels sich verändert, und so einen normalen
Betrieb verhindern.
I
Prüfen Sie vor dem Einfüllen, ob der Kältemittelzylinder mit
einem Siphonrohr ausgestattet ist oder nicht.
Füllen Sie das flüssige
Kältemittel ein, wenn
der Zylinder aufrecht
steht.
9.11. Wichtige Informationen hinsichtlich des
verwendeten Kältemittels
Dieses Produkt enthält fluorierte Treibhausgase, die durch das Kyoto-
Protokoll abgedeckt werden. Lassen Sie Gase nicht in die
Atmosphäre ab.
Kältemitteltyp:
R410A
(1)
GWP
Wert:
1975
(1)
GWP = Treibhauspotential
Bitte machen Sie mit unauslöschlicher Tinte folgende Angaben:
I
➀ die Kältemittelbefüllung des Produktes, die werksseitig
durchgeführt worden ist,
I
➁ die am Montageort zusätzlich eingefüllte Kältemittelmenge
und
I
➀+➁ die gesamte Kältemittelfüllung
auf dem Etikett für fluorierte Treibhausgase, das mit dem Produkt
geliefert worden ist.
Das ausgefüllte Etikett muss im Inneren in der Nähe der Kältemittel-
Einfüllöffnung angebracht werden (z.B. auf der Innenseite der
Wartungsblende).
6
5
HINWEIS
Die nationale Implementierung von EU-Vorschriften in
Bezug auf bestimmte fluorierte Treibhausgase kann es
erforderlich machen, auf der Einheit die Informationen
in der entsprechende Nationalsprache zu geben.
Darum
ist
zusätzlich
Treibhausgase mitgeliefert, das mehrsprachig ist.
Illustrierte Instruktionen zur Befestigung befinden sich
auf der Rückseite des Etiketts.
RXYSQ4~6P8V1B+Y1B
VRVIII-S System Klimaanlage
4PW68122-1A – 2014.12
Füllen Sie das flüssige
Kältemittel ein, wenn
der Zylinder auf dem
Kopf steht.
1
werkseitige Kältemittel-
4
befüllung des Produktes:
siehe Typenschild der
Einheit
1
2
zusätzliche am
2
Montageort befüllte
Kältemittelmenge
3
gesamte
3
Kältemittelbefüllung
4
Enthält fluorierte
Treibhausgase, die durch
das Kyoto-Protokoll
abgedeckt werden
5
Außeneinheit
6
Kältemittelzylinder und
Sammelleitung für die
Befüllung
ein
Etikett
für
fluorierte
9.12. Bauseitige Einstellung für BP Einheit
Ändern Sie die Einstellung von VRV (Standardeinstellung) auf Sky
Air oder Raumluft Klimaanlage und BP Einheit.
LED Status
In der Anleitung wird der Status der LED wie folgt angegeben:
x
AUS
w
EIN
c
Blinken
❃
EIN oder AUS
1
Schalten Sie die Energieversorgung der Außeneinheit ein.
2
Mindestens 5 Sekunden lang
H1P H2P H3P H4P H5P H6P H7P
w x x x x x x
3
51 Mal auf
BS2 SET
drücken.
H1P H2P H3P H4P H5P H6P H7P
w w w x x w w
4
Ein Mal
drücken.
BS3 RETURN
H1P H2P H3P H4P H5P H6P H7P
w x x x x x c
5
Ein Mal
drücken.
BS2 SET
H1P H2P H3P H4P H5P H6P H7P
w x x x x c x
6
2 Mal auf
drücken.
BS3 RETURN
H1P H2P H3P H4P H5P H6P H7P
w x x x x x x
Die Änderung der Einstellung von VRV auf Sky Air oder Raumluft
Klimaanlage und BP Einheit ist vollzogen.
9.13. 3 Vorgehensweisen für das Hinzufügen von
Kältemittel
Vorgehensweise 1: Hinzufügen von Kältemittel anhand der
Funktion 'automatische Kältemittelbefüllung' wird empfohlen
Wie muss der Behälter angeschlossen werden?
V1
4 5
6
1 2
7
3
1
Absperrventil der Flüssigkeitsleitung
2
Absperrventil der Gasleitung
3
Zur Inneneinheit
4
Wartungsöffnung für das Hinzufügen von Kältemittel
5
Ventil A
6
R410A Behälter
7
Messgerät
8
Rohrbefestigungsplatte
drücken.
BS1 MODE
Diese Einstellung ist für VRV
(Standardeinstellung)
Diese Einstellung ist für
Sky Air oder Raumluft
Klimaanlage
Y1
8
5
4
6
1 2
7
3
Installationsanleitung
15
