Manuale d'istruzione
Operating instructions
Manuel des instructions
Bedienungsanleitung
Manual de instrucción
Manual de instruções
P/N 075 D – REV. 1.1-01/06

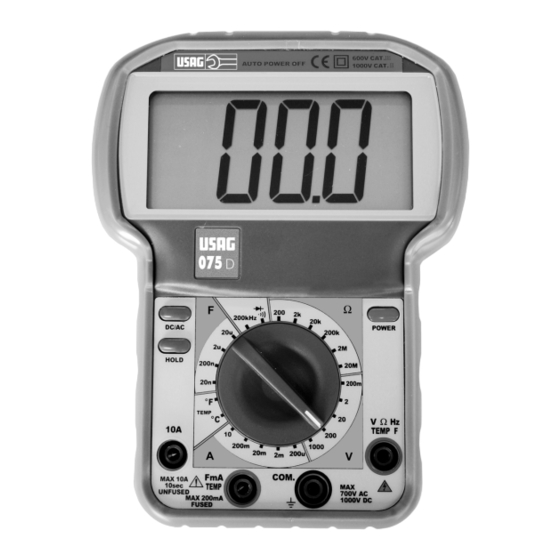

Mod. 075 D
1
I
GB
F
D
E
P
I
GB
F
D
E
P
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für USAG 075 D

  • Seite 1 Mod. 075 D Manuale d’istruzione Operating instructions Manuel des instructions Bedienungsanleitung Manual de instrucción Manual de instruções P/N 075 D – REV. 1.1-01/06...
  • Seite 27: Technische Spezifikationen

    • Abmessungen: 160x120x43 mm (ohne Schale) • Gewicht: 300 g (400 g mit Schale) Sicherheitshinweise Das Multimeter, Mod. 075 D, wurde gemäß den IEC-Normen 1010-1 über die Si- cherheitsanforderungen an elektrische Messgeräte entworfen. Das Multimeter, Mod. 075 D, entspricht den folgenden Vorschriften der Europäischen Gemeinschaft: 89/336/EWG und 73/23/EWG.
  • Seite 28: Vorsichtsmaßnahmen Bei Der Verwendung

    auf unwägbare Signale ansprechen, die im Kreis vorhanden sind. Die Benutzer müssen sorgfältig vorgehen und die entsprechenden Maßnahmen treffen, um Ablesefehler zu vermeiden. Symbole Wichtige Sicherheitshinweise in den Anweisungen. Gefahr von gefährlichen Spannungen. Erdung. Doppelisolierung. Vorsichtsmaßnahmen bei der Verwendung • Während Verwendung sind Sicherheitsvorschriften...
  • Seite 29: Frontbeschreibung

    Frontbeschreibung 1. LCD-Display 3 Digit (85 x 40 mm) 2. Taster „DC/AC“ Wählt die Messmethode für die Größen V-A DC/AC. Wenn er gedrückt ist, wird die AC Messmethode geschaltet (Anzeige des AC- Symbols am Display), wenn er freigegeben wird, schaltet er die DC-Messmethode. 3.
  • Seite 30: Gleichstrommessung (Dc)

    Anmerkung: Die Ziffer „1“ am Display zeigt, an, dass der gemessene Wert den gewählten Messbereich überschreitet. ANMERKUNG: Nie Messungen über 700V AC Effektivwert durchführen Gleichstrommessungen (A DC) • Den Drehschalter in die gewählte A DC Messposition (200µA – 10A) bringen. Sollte der zu messende Stromwert bekannt sein, ist immer der höchste Messbereich zu wählen.
  • Seite 31: Kapazitätsmessungen

    Kapazitätsmessungen • Den Schalter auf den gewählten F-Messbereich (20nF – 20µF) stellen. • Die schwarze Messspitze an der Buche „COM” anschließen. • Die rote Messspitze an die Buchse „F – mA – TEMP“ anschließen. • Die Messung durchführen. ANMERKUNG: Vor der Messung kontrollieren, dass der zu testende Kondensator entladen ist.
  • Seite 32: Spezifikationen

    SPEZIFIKATIONEN Volt DC Messbereich Auflösung Genauigkeit 1 0 0 µ V ± 0 , 5 % + 3 d i g i t 2 0 0 m V ± 0 , 5 % + 3 d i g i t 1 m V ±...
  • Seite 33 Ampere AC Messbereich Auflösung Genauigkeit 2 0 0 µA 0,1 µ A ± 1,0% + 5 d i g i t 1 µA ± 1,0% + 5 d i g i t 2 mA 1 0 µA ± 1,0% + 5 d i g i t 2 0 mA 1 0 0 µA ±...
  • Seite 34: Diodentest

    Diodentest Messbereich Auflösung Ablesung der Diode 1 mV Durchlass-Spannung Prüfstrom: 1mA DC Gegenspannung: 3,0V DC Schutz: 250V DC/AC-Spitzenwert Durchgangsprüfung Messbereich Der Buzzer läutet bei Werten unter 70Ω ±20Ω Buzzer Spannung bei offenem Stromkreis: 3,0V DC Schutz: 250V DC/AC Spitzenwert Frequenz Messbereich Auflösung Genauigkeit pro max.
  • Seite 35: Zubehör

    Zubehör • Messspitzenpaar • Schutzschale • Temperaturfühler, Typ K (max 200 ºC) • Armriemen für Messungen im Bereich • Nylontransporttasche • Gebrauchsanleitung Armriemenanbringung Siehe Abb. 2 Zum Ausklinken anheben Schnalle Zum enger machen ziehen Abb. 1 Abb. 2...
  • Seite 64 Utensilerie Associate S.p.A. - Via Volta, 3 - Monvalle (VA) Italia Tel. 0332/790111 - Telefax 0332/790602 e-mail: info.mv@usag.it - Internet: www.usag.it...
