Montage Direktverschraubung (230V oder POE)

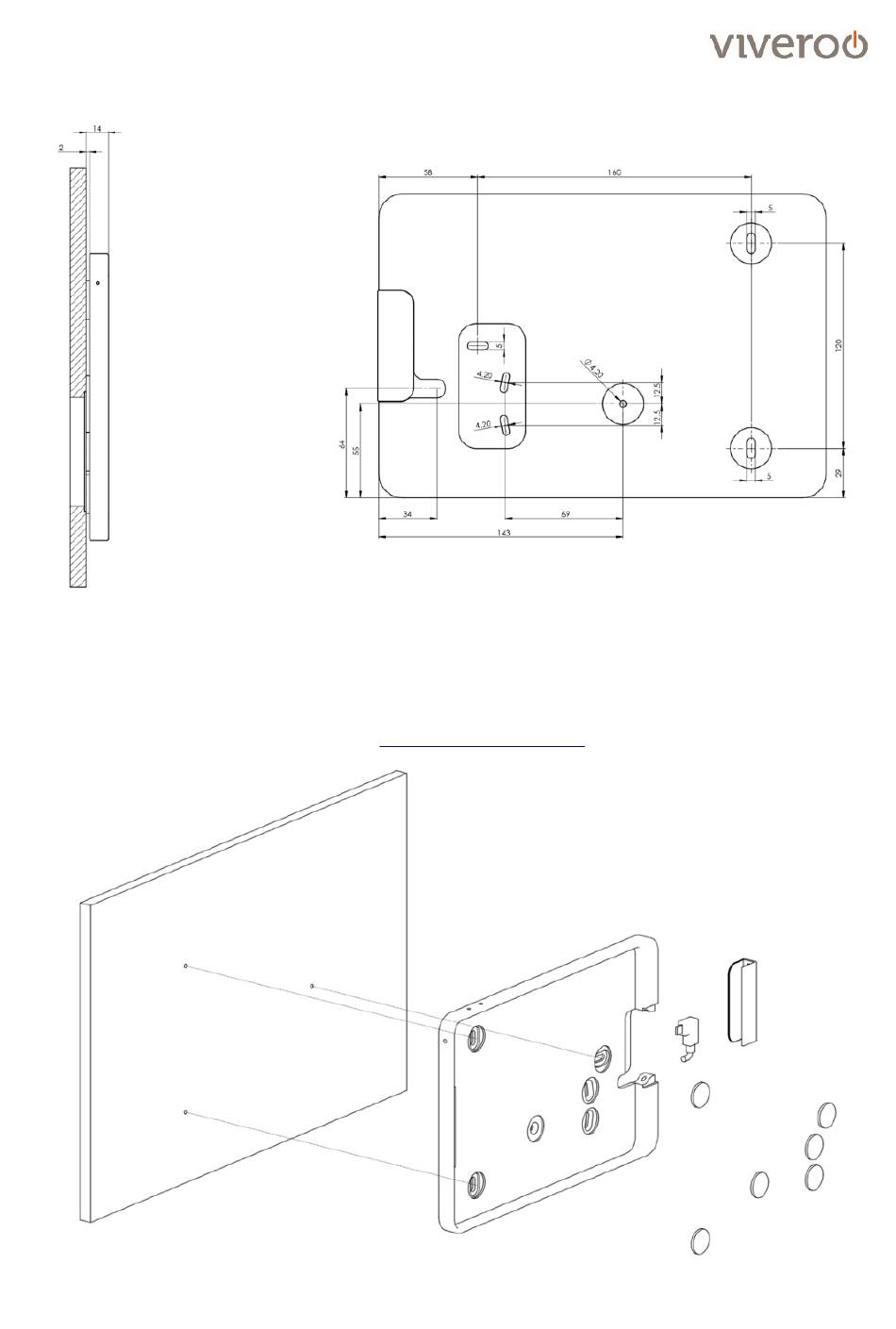

Technische Zeichnungen
Seitenansicht
von links: Wand, one.
Hinweis:
Lochbohrer ∅40mm
für Steckerdurchführung
verwenden.
Einbauanleitung viveroo one, UP-Dose 230V und POE, Seite von
Rückansicht
! Achtung: Maße zeigen beispielhaft das one für iPad 9,7".
Maße für weitere iPad Generationen auf der folgenden Seite.
Die Größe der one Blende variiert je nach iPad Generation.
Die UPHD ist ist immer die Gleiche.
Maßstabsgetreue Montageschablone zum Download auf
www.viveroo.com/downloads
