Montage mit UP-Dose (230V oder POE)

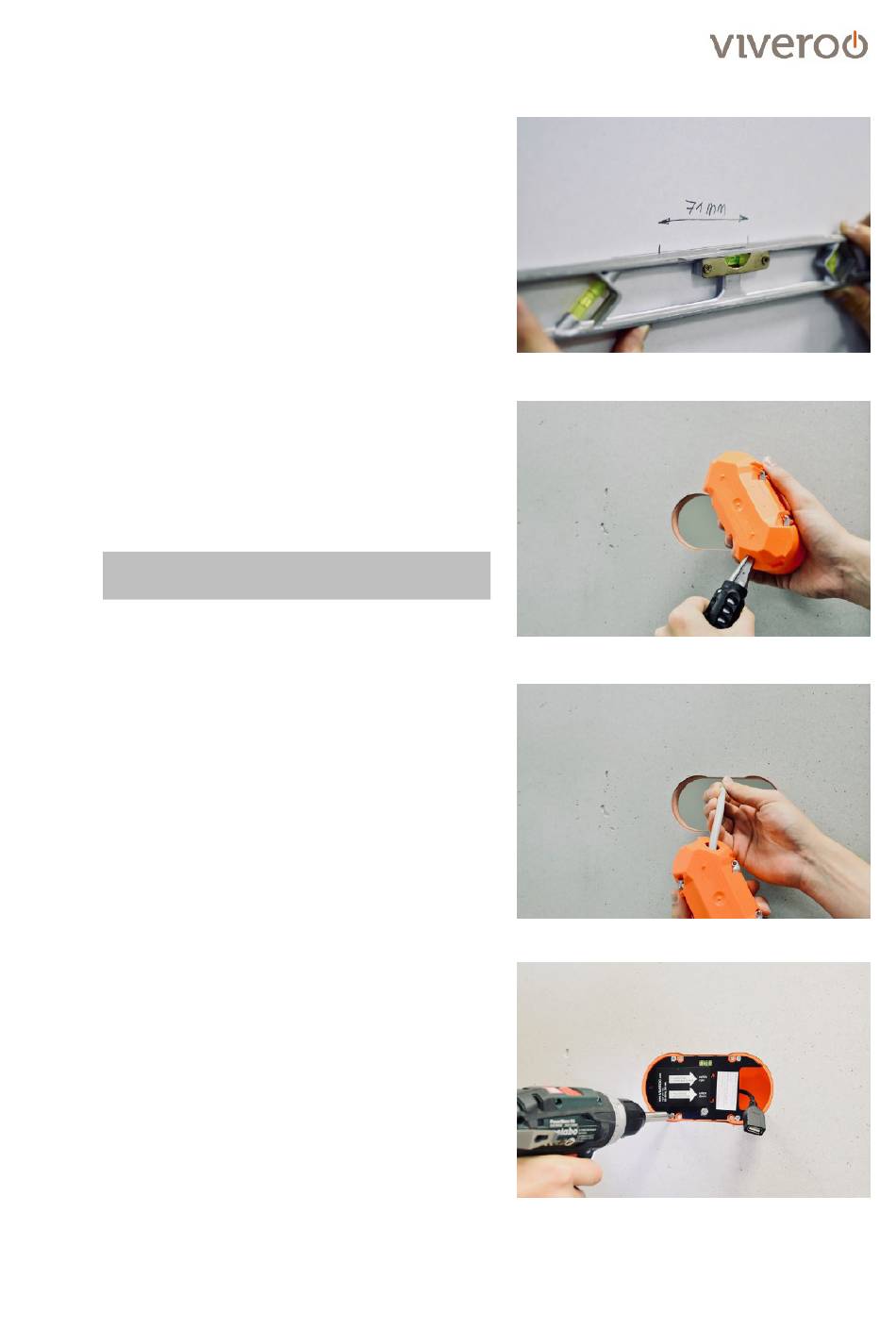

Schritt 1 Das one kann sowohl im Hochformat als auch im
Querformat eingebaut werden.
Für Montage im Querformat bringen Sie in die Wand zwei
nebeneinanderliegende 68mm Lochbohrungen mit
einem Mittenabstand von 71mm ein (für Hochformat
liegen die Lochbohrungen entsprechend übereinander).
Die Rückseite der Unterputz-Hohlwanddose kann als
Montageschablone genutzt werden. Eine Einbautiefe von
75 mm ist sicherzustellen.
! Hinweis: Diese Anleitung zeigt die Montage in einer
Hohlwand. Die Unterputz-Hohlwanddose wird hier
exemplarisch im Querformat montiert.
Schritt 2 Schneiden Sie z. B. mit Hilfe eines Öffnungsschneiders
ein Kabelloch in die Unterputz-Hohlwanddose. Hierzu
dienen Ihnen die schräg gestellten Flächen. Schneiden
Sie das Loch von der Rückseite der Dose aus. Passen Sie
den Lochdurchmesser dem Kabel an.
Sehen Sie gegebenenfalls ein zweites Loch für das
Netzwerkkabel vor.
Optional verfügbar: One mit LAN-/Netzwerkanschluss.
Nicht nachrüstbar. Bei Interesse direkt zum one mitbestellen.
Schritt 3 Führen Sie die Kabel mit einer Länge von 10-15 cm in die
Unterputz-Hohlwanddose ein. Setzen Sie die Dose mit
vormontierter Installationsträgerplatte in die Wand-
öffnung ein.
Für Montage im Querformat:
Die Wasserwaage steht in 12-Uhr-Position (oben).
Richten Sie die Unterputz-Hohlwanddose nach der
Wasserwaage aus (in einem späteren Schritt kann die
Feinjustage vorgenommen werden).
Für Montage im Hochformat:
Die Wasserwaage steht in 3-Uhr-Position (rechts).
Verwenden Sie eine externe Wasserwaage, um die Dose
lotrecht auszurichten.
Schritt 4 Für Montage in Hohlwand:
Befestigen Sie die Unterputz-Hohlwanddose mittels der
vier Kreuz-Zugschrauben mit der Wand
(mit den 4 innenliegenden Schrauben).
Für Montage in Mauerwerk und Beton:
Lassen Sie die schwarze Installationsträgerplatte
montiert, damit sich die Dose beim Einputzen nicht
verformt.
! WICHTIG: Achten Sie beim Einbau darauf, dass die
Unterputz-Hohlwanddose parallel zur Oberfläche
befestigt wird - also nicht verschoben in der Wand sitzt.
! WICHTIG: Bei Einbau der Unterputz-Hohlwanddose ist
auf einen verformungsfreien Einbau zu achten. Lassen
Sie die schwarze Installationsträgerplatte montiert.
Verwenden Sie keine quellenden Montagemittel, die eine
Verformung erwirken.
Einbauanleitung viveroo one, UP-Dose 230V und POE, Seite von 4 11
