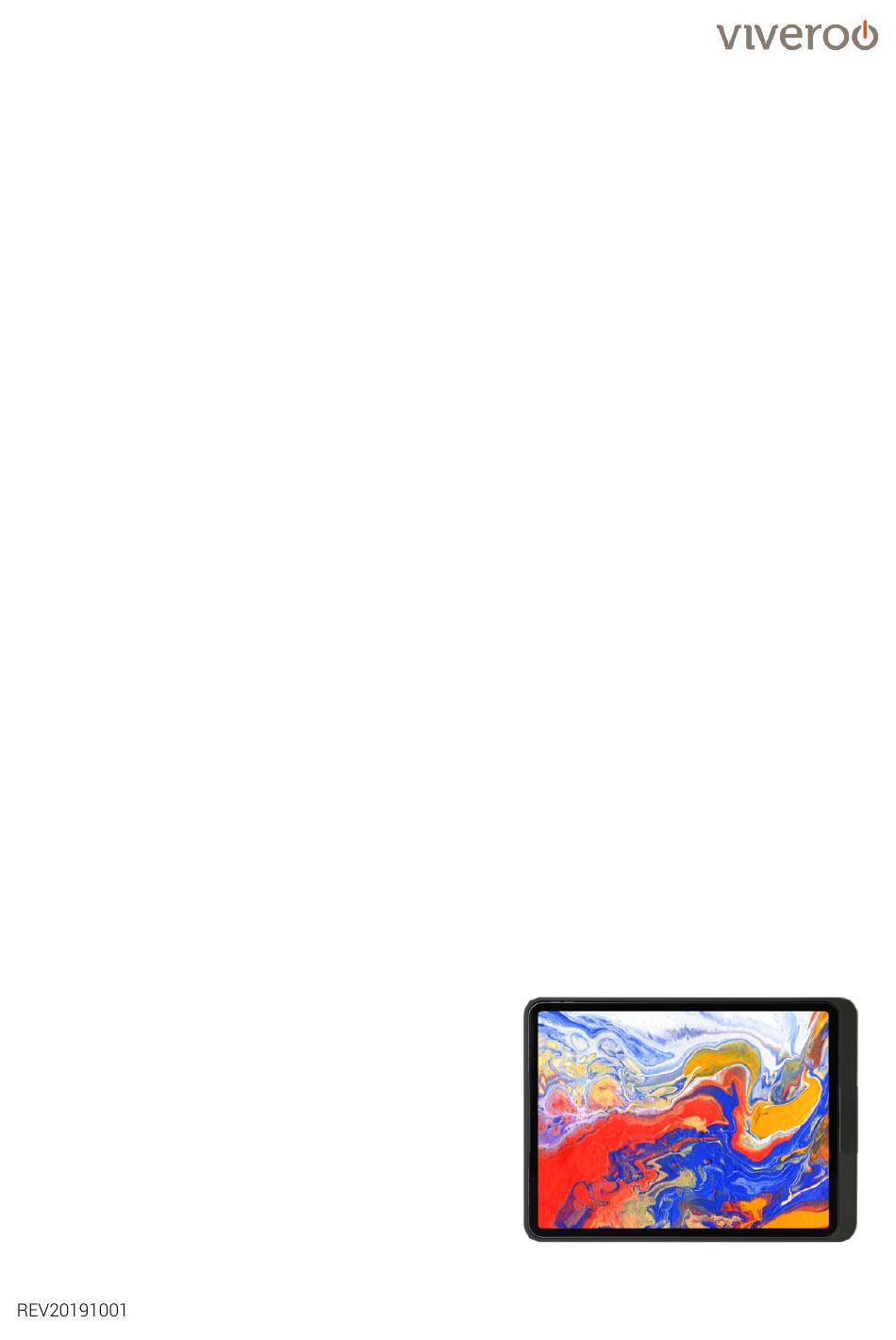

- Seite 1 Einbauanleitung viveroo one Inhalt Sicherheitshinweise und Technische Daten (S. 2-3) Montage mit UP-Dose (230V oder POE) (S. 4-7) Montage Direktverschraubung (230V oder POE) (S. 8-10) Hinweise zu PoE Splittern (S. 11) ...
-
Seite 2: Sicherheitshinweise
Halterung sichtbare Beschädigungen aufweist. Bei starker Überlastung oder Kurzschluss fällt das Netzgerät in einen Sicherheitsmodus und wird nicht geschädigt. Eine Gehäuse- erwärmung im Betrieb ist normal und unbedenklich. Einbauanleitung viveroo one, UP-Dose 230V und POE, Seite von... -
Seite 3: Technische Daten
Das one können Sie über den entsprechenden Leitungs- Trennen vom schutzschalter des jeweiligen Raumes von der Netzspannung Netz trennen. Technische Änderungen und Irrtümer vorbehalten. Apple, iPad und Lightning sind geschützte Marken von Apple Inc. Einbauanleitung viveroo one, UP-Dose 230V und POE, Seite von... -
Seite 4: Montage Mit Up-Dose (230V Oder Poe)
Montage mit UP-Dose (230V oder POE) Schritt 1 Das one kann sowohl im Hochformat als auch im Querformat eingebaut werden. Für Montage im Querformat bringen Sie in die Wand zwei nebeneinanderliegende 68mm Lochbohrungen mit einem Mittenabstand von 71mm ein (für Hochformat liegen die Lochbohrungen entsprechend übereinander). - Seite 5 Zugspannung steht. Prüfen Sie abschließend den sicheren Sitz der Unterputz- Hohlwanddose in der Wand. Jetzt kann das one montiert werden. Beachten Sie bitte hierzu die Bedienungsanleitung vom one. Einbauanleitung viveroo one, UP-Dose 230V und POE, Seite von...
- Seite 6 Produktabmessungen inkl. Positionierung der UP-Dose one für … … iPad mini 4/5 … iPad 10,2“ (09/2019), Air (2019), Pro 10,5“ … iPad Pro 11“ … iPad Pro 12,9“ (3. Generation 2018) Einbauanleitung viveroo one, UP-Dose 230V und POE, Seite von...
-
Seite 7: Montage Mit Up-Dose (230V Oder Poe) (Technische Zeichnungen)
Montage mit UP-Dose (230V oder PoE) (Technische Zeichnungen) Rückansicht ! Achtung: Maße zeigen beispielhaft das one für iPad 9,7“. Maße für weitere iPad Generationen auf der folgenden Seite. Die Größe der one Blende variiert je nach iPad Generation. Die UPHD ist ist immer die Gleiche. -
Seite 8: Montage Direktverschraubung (230V Oder Poe)
Ein Abstand zur Wand gewährleistet sicheren Halt und gleicht eventuelle Unebenheiten aus. Nutzen Sie für die Montage in Beton oder Mauerwerk die beigelegten Dübel und Schrauben. Nutzen Sie die Bohrschablonen, um das one optimal an der Wand zu positionieren. Download unter: www.viveroo.com/downloads... -
Seite 9: Montage Direktverschraubung (230V Oder Poe) Technische Zeichnungen
Montage Direktverschraubung (230V oder POE) Technische Zeichnungen Rückansicht ! Achtung: Maße zeigen beispielhaft das one für iPad 9,7“. Seitenansicht Maße für weitere iPad Generationen auf der folgenden Seite. von links: Wand, one. Die Größe der one Blende variiert je nach iPad Generation. -
Seite 10: Montage Direktverschraubung (230V Oder Poe) Produktabmessungen
Montage Direktverschraubung (230V oder POE) Produktabmessungen one für… … iPad mini 4/5 … iPad 10,2“ (09/2019), Air (2019), Pro 10,5“ … iPad Pro 11“ … iPad Pro 12,9“ (3. Generation 2018) Einbauanleitung viveroo one, UP-Dose 230V und POE, Seite... - Seite 11 Einbaudose, da dieser bei hoher Auslastung sehr warm werden kann. Beachten Sie bitte auch die beiliegende Anleitung des PoE Splitters. Wir empehlen die Einbaudose in einen Verbindungskasten oder in eine Hohlwand mit ausreichend Platz einzusetzen. Einbauanleitung viveroo one, UP-Dose 230V und POE, Seite...
