viveroo one Einbauanleitung Seite 5

Montage mit UP-Dose (230V oder POE)

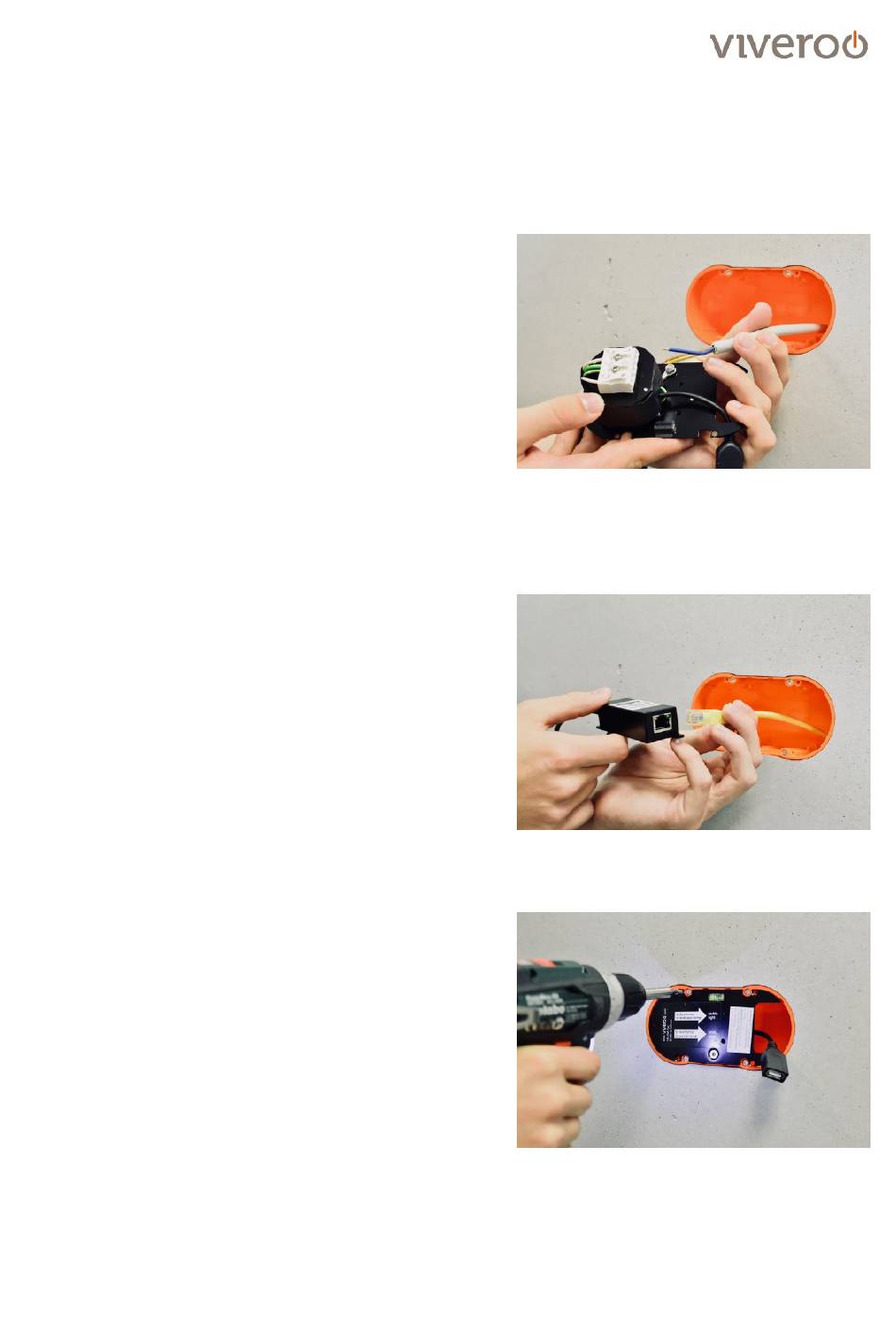

Schritt 5 Lösen Sie die vier außenliegenden Schrauben der
schwarzen Installationsträgerplatte und entnehmen Sie
diese.
Schritt 6 Für 230V Anschluss
Verbinden Sie nun die Anschlussklemmen mit den
stromführenden Leitern (L, N) und dem Schutzleiter.
! WICHTIG: Richten Sie die stromführenden Leiter des
Netzspannungskabels so aus, dass sie so tief wie
möglich in der Unterputz-Hohlwanddose positioniert
sind.
! ACHTUNG: Achten Sie darauf, dass das Netz-
spannungskabel während der gesamten Dauer der
Montage spannungsfrei ist und ein versehentliches
Einschalten ausgeschlossen ist.
Die USB-Buchse vom Netzteil wird später mit dem
USB-Anschlusskabel vom one verbunden.
Für PoE Anschluss
Anders als beim 230V Anschluss befindet sich das
N e t z t e i l bz w. d i e S t ro m ve r s o rg u n g ü b e r d a s
Netzwerkkabel nicht als separates Teil im Artikel des
Montagesets, sondern direkt am iPad Halter. Fahren Sie
daher bitte mit der Bedienungsanleitung vom one fort.
Schritt 7 Jetzt kann die Installationsträgerplatte wieder eingesetzt
und mit den vier Schrauben gut befestigt werden.
! A C HT U N G : A c h t e n S i e b e i m E i n s e t z e n d e r
Installationsträgerplatte darauf, dass das Anschlusskabel
nicht gequetscht wird oder unter Zugspannung steht.
Prüfen Sie abschließend den sicheren Sitz der Unterputz-
Hohlwanddose in der Wand.
Jetzt kann das one montiert werden. Beachten Sie bitte
hierzu die Bedienungsanleitung vom one.
Einbauanleitung viveroo one, UP-Dose 230V und POE, Seite von 5 11
Hinweis: Abbildung ist exemplarisch. Je nach
iPad und USB-Anschluss kann ein anderes
Netzteil geliefert werden.
