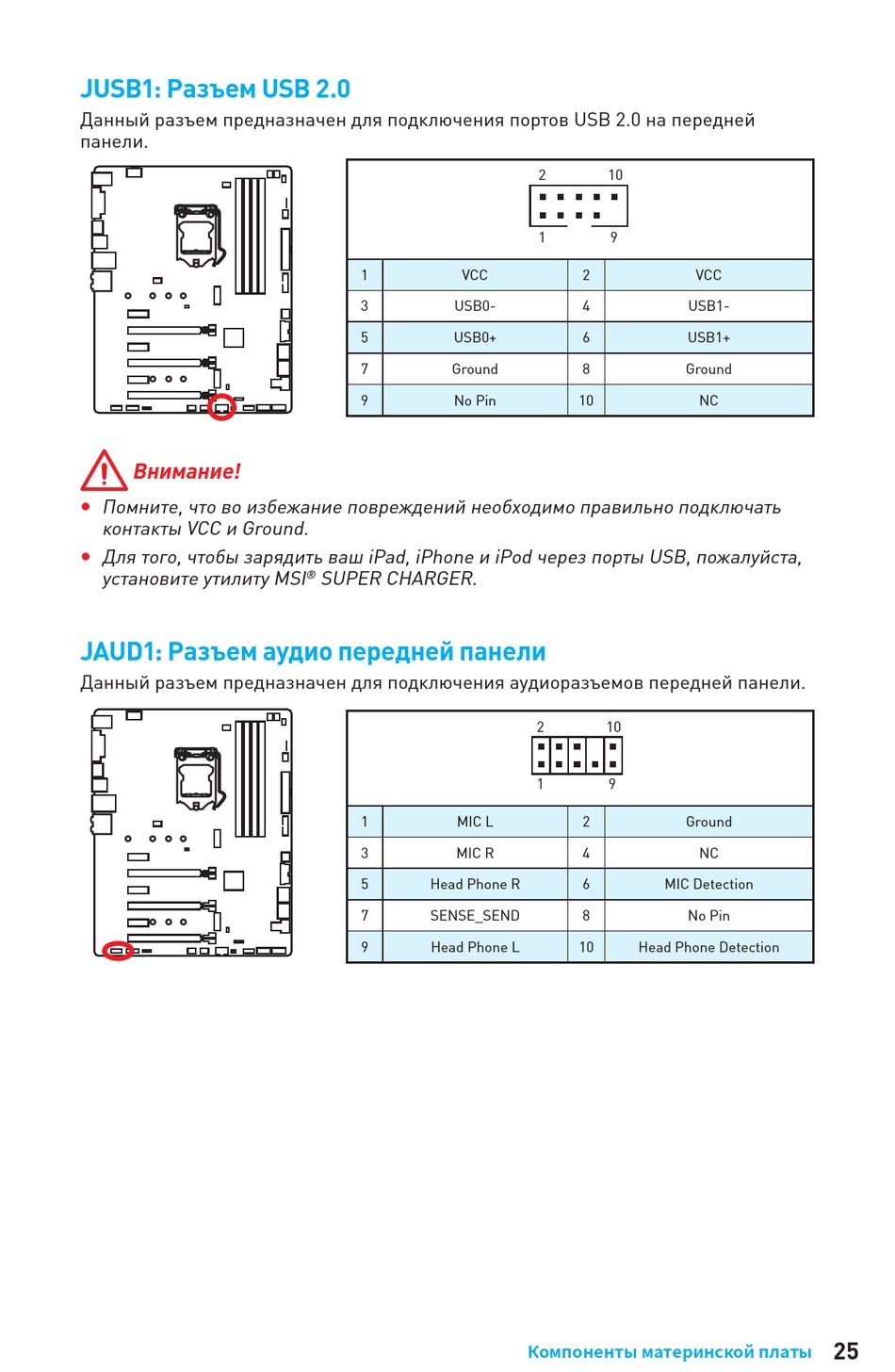

JUSB1: Разъем USB 2.0
Данный разъем предназначен для подключения портов USB 2.0 на передней
панели.
Внимание!
Помните, что во избежание повреждений необходимо правильно подключать
y
контакты VCC и Ground.
Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста,
y
установите утилиту MSI
JAUD1: Разъем аудио передней панели
Данный разъем предназначен для подключения аудиоразъемов передней панели.
1 VCC
3 USB0-
5 USB0+
7 Ground
9 No Pin
SUPER CHARGER.
®
1 MIC L
3 MIC R
5 Head Phone R
7 SENSE_SEND
9 Head Phone L
2 10
1 9
2 VCC
4 USB1-
6 USB1+
8 Ground
10
2 10
1 9
2 Ground
4
6 MIC Detection
8 No Pin
10 Head Phone Detection
